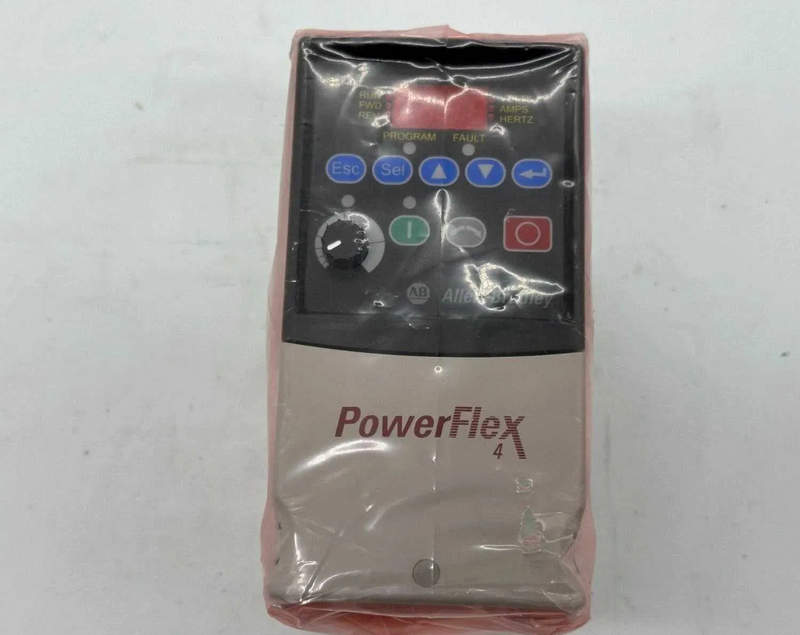

Управление производством с использованием частотников Allen-Bradley

Частотные преобразователи Allen-Bradley, выпускаемые подразделением промышленной автоматизации Rockwell Automation, представляют собой высокотехнологичное оборудование, предназначенное для управления скоростью вращения электродвигателей переменного тока. Использование преобразователей частоты позволяет повысить энергоэффективность, обеспечить плавный пуск и торможение, продлить срок службы оборудования и адаптировать производственные процессы к требованиям современной автоматизации.

Технические характеристики частотников Allen-Bradley

Основные параметры преобразователей частоты зависят от конкретной серии и модели, но большинство устройств бренда обладают следующими характеристиками:

• Мощностной диапазон: от 0,2 кВт до более 1000 кВт;
• Напряжение питания: 200–240 В (однофазное и трехфазное), 380–480 В и 690 В (трехфазное);
• Частотный диапазон на выходе: 0...400 Гц (иногда до 590 Гц);
• Типы управления: векторное без датчика (Sensorless Vector Control), скалярное (V/f), векторное с обратной связью (Flux Vector Control);
• Параметры перегрузки: от 110% до 180% в зависимости от типа нагрузки (нормальная/тяжелая);
• Интерфейсы: встроенные RS-485 (протоколы Modbus RTU, DF1), Ethernet/IP, DeviceNet, ControlNet, PROFIBUS, EtherCAT, Profinet;
• Интерфейс пользователя: ЖК-дисплей, цифровая клавиатура, программное обеспечение Connected Components Workbench или Studio 5000;
• Наличие защиты: от короткого замыкания, перегрузки, перегрева, пониженного и повышенного напряжения;
• Класс защиты: IP20, IP21, IP54 и IP66 в зависимости от исполнения.

Принцип работы и архитектура устройства

Преобразователь частоты Allen-Bradley представляет собой электронный модуль, который изменяет частоту и амплитуду переменного напряжения, подаваемого на электродвигатель. Работа устройства основывается на трех ключевых стадиях:

• Выпрямление входного переменного тока (AC-DC преобразование): На первом этапе сетевое напряжение поступает на выпрямитель, который преобразует переменное напряжение в постоянное. В конструкции используются диодные мосты или управляемые тиристоры в зависимости от модели.
• Формирование постоянного напряжения (DC-шина): После выпрямления напряжение сглаживается фильтрами и накапливается в конденсаторах. Полученная "шина" постоянного напряжения является основой для последующей генерации переменного тока требуемой частоты.
• Инверторный модуль (DC-AC преобразование): Инвертор на базе транзисторов IGBT формирует выходное напряжение переменной частоты. С помощью широтно-импульсной модуляции (ШИМ) обеспечивается гибкое управление частотой и амплитудой выходного сигнала.

Режимы работы частотников Allen-Bradley

Преобразователи частоты Allen-Bradley поддерживают несколько режимов работы, что позволяет оптимизировать управление электродвигателями под различные условия эксплуатации:

• Скалярный режим (V/f): обеспечивает простое управление двигателем без обратной связи. Подходит для вентиляторов, насосов и транспортных лент. Частота и напряжение изменяются пропорционально.
• Векторное управление без датчика: улучшает характеристики динамики и крутящего момента без применения энкодеров. Используется в задачах, где требуется стабильная работа при переменной нагрузке.
• Замкнутая система управления (с датчиком): применяется в задачах, требующих высокой точности по моменту и скорости. Поддерживается интерфейсами энкодеров или датчиков положения.
• Режим энергосбережения: в автоматическом режиме снижает частоту вращения и напряжение при частичной загрузке двигателя, позволяя экономить электроэнергию.
• Режим торможения: реализуется через внутренний тормозной резистор или внешний модуль. Используется для быстрого останова исполнительного механизма.
• Плавный пуск и останов: позволяет избежать гидроударов, перегрузок и механических рывков, особенно в насосах и компрессорах.
• Автоматическое управление через ПЛК и SCADA: частотники интегрируются в системы управления предприятия с помощью Ethernet/IP, DeviceNet и других промышленных протоколов.

Функциональные особенности конструкции

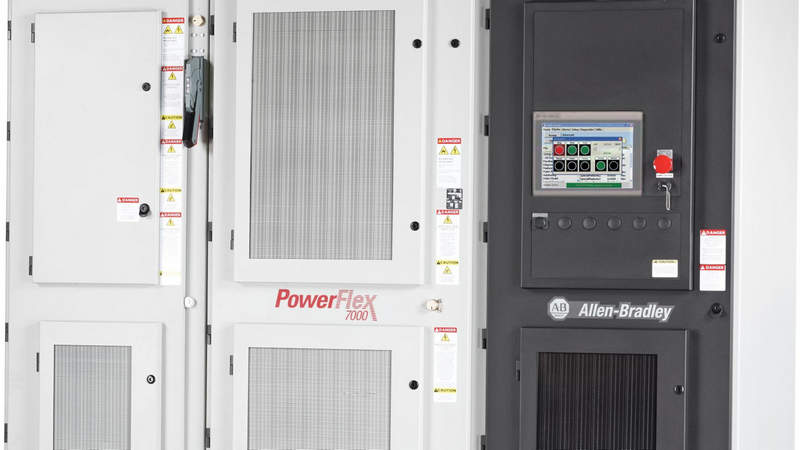

Важным преимуществом частотников Allen-Bradley является их модульная архитектура, что упрощает модернизацию и техническое обслуживание. Устройства могут поставляться в компактных корпусах для монтажа в шкафу управления или в корпусах с высокой степенью защиты для установки на объекте без дополнительных оболочек. Некоторые серии оснащаются съемными модулями управления, возможностью горячей замены, внешними интерфейсными платами, расширенными программируемыми логическими функциями (аналогично ПЛК), встроенными часами реального времени и функциями самодиагностики. Дополнительно поддерживается конфигурация параметров через USB, Bluetooth или программное обеспечение. Разработанный компанией Rockwell пакет Studio 5000 позволяет реализовать централизованное управление, ведение журнала событий и диагностику. Многие частотные преобразователи Allen-Bradley также поддерживают технологии безопасности (Safety Integrated), позволяя реализовать функции STO (Safe Torque Off) и SLS (Safely Limited Speed), что особенно важно для промышленных предприятий с повышенными требованиями к безопасности.

Преимущества использования частотников Allen-Bradley

Ключевыми преимуществами частотных преобразователей Allen-Bradley являются:

• Высокая точность и гибкость управления;
• Надежная защита электродвигателей;
• Энергоэффективность и снижение эксплуатационных затрат;
• Совместимость с современными сетями промышленной автоматизации;
• Интеграция с ПЛК и SCADA;
• Широкий выбор мощностей и напряжений;
• Удобная настройка и диагностика;
• Поддержка безопасных режимов работы;
• Модульная архитектура и простота обслуживания;
• Гарантированная совместимость с двигателями NEMA и IEC.

Таким образом, частотные преобразователи Allen-Bradley являются одними из самых технологичных и универсальных решений в сфере управления электроприводами. Их использование позволяет не только повысить производительность и безопасность оборудования, но и снизить затраты на обслуживание и энергопотребление. Благодаря поддержке различных режимов работы, широкому выбору моделей и высокой степени надежности, они находят применение в самых разных отраслях.
