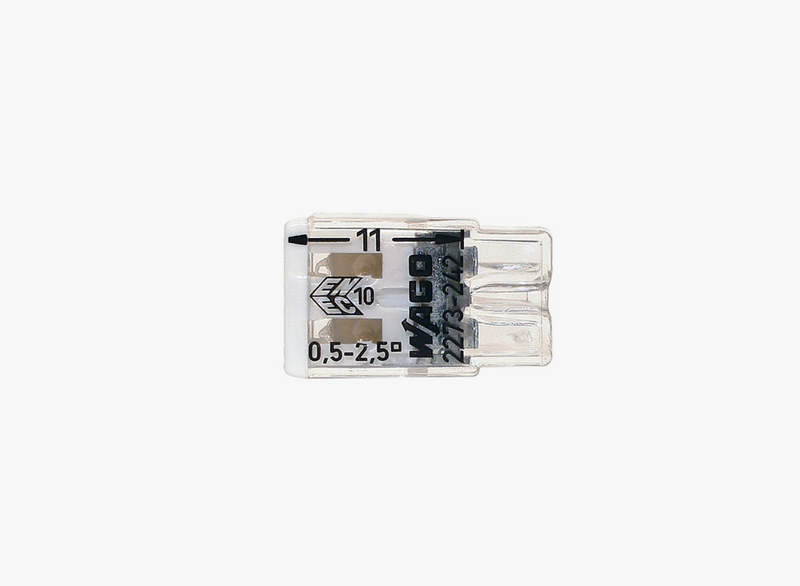

Универсальный выбор для электромонтажа – WAGO 2.5

Современные электротехнические системы требуют высокой надёжности, удобства в монтаже и устойчивости к различным эксплуатационным факторам. Особенно это актуально при создании распределительных щитов, подключении кабелей в автоматике, системах освещения, производственных линиях и множестве других отраслей. Среди наиболее востребованных элементов для этих целей — клеммные зажимы сечением на 2.5 мм2, и в этом сегменте большую популярность получила продукция WAGO, а именно клеммы, рассчитанные на подключение проводов сечением до 2.5 мм2.

Развёрнутые технические характеристики

Характеристики клемм WAGO 2.5 зависят от конкретной модели (например, серии 2273, 221, 222, 273 и др.), однако можно выделить ряд универсальных параметров, применимых ко всем изделиям этого формата:

• Номинальное сечение подключаемых проводов: 0.5–2.5 мм2 для медных одножильных и многожильных проводников; в некоторых версиях допустимо подключение до 4 мм2.
• Тип подключаемых проводов: одножильные, многожильные, гибкие с наконечниками (в зависимости от модели).
• Номинальное напряжение: от 250 В до 450 В в зависимости от модели и количества подключаемых жил.
• Номинальный ток: от 20 до 32 А в зависимости от исполнения, длины токопроводящих элементов и условий эксплуатации.
• Материал корпуса: модифицированный поликарбонат или полиамид, не поддерживающий горение, стойкий к УФ-излучению и высоким температурам.
• Материал токопроводящих элементов: латунь с покрытием или пружинная нержавеющая сталь (в зависимости от типа зажима).
• Диапазон рабочих температур: от -40C до +85C (в некоторых исполнениях — до +105C).
• Климатическое исполнение: соответствует стандартам EN и IEC, допускается установка в пыльных и влажных условиях при соблюдении требований по защите.
• Количество подключаемых проводников: от 2 до 8 в зависимости от конкретной модели (например, 2-, 3-, 5-жильные версии).
• Компактные габариты: в большинстве исполнений ширина одного клеммника не превышает 5–8 мм, что особенно важно для плотной компоновки в распределительных коробках.

Особенности конструкции устройств

Клеммные изделия WAGO 2.5 изготавливаются с применением уникальной технологии пружинного зажима, являющейся визитной карточкой бренда. В зависимости от серии, используются разные принципы прижима проводника: это может быть классический push-in (вставка одножильного провода без усилий), рычажковый зажим (например, в серии 221), либо гнездовой контакт с пружиной, реагирующей на вставку проводника (в серии 2273). В конструкции корпуса предусмотрены прозрачные или полупрозрачные участки, через которые можно визуально контролировать правильность вставки проводника. Кроме того, почти все модели имеют специальные контрольные отверстия, позволяющие осуществлять прозвон или измерение напряжения без разборки соединения. Каждая клемма рассчитана на многократное использование: пружинный механизм не теряет своих упругих свойств даже после десятков циклов подключения и отключения. Это делает возможным быстрое тестирование цепей или временное соединение с последующей заменой без ухудшения качества контакта. Немаловажное значение имеет универсальность: многие модели клемм WAGO 2.5 поддерживают соединение проводников разных типов — например, соединение одножильного и многожильного провода в одной клемме. Это особенно удобно при выполнении ремонтов, модернизации старых систем или подключении нестандартных кабелей.

Режимы работы и принципы действия

Принцип действия клемм WAGO 2.5 основан на создании стабильного электрического и механического контакта между токопроводящими частями при помощи пружинного усилия. В зависимости от конструкции, это может быть реализовано одним из способов:

• Push-in: проводник вставляется в гнездо, где его удерживает подпружиненная контактная пластина. Данный режим особенно удобен при монтаже одножильных проводов — достаточно просто вставить провод до упора, и соединение готово.
• С рычажком: проводник вставляется при открытом положении рычага, затем рычаг опускается, зажимая жилу между токоведущими частями. Такой режим позволяет использовать гибкие многожильные провода без предварительной пайки или установки наконечников.
• Пружинный зажим с автоматическим срабатыванием: вставка проводника вызывает сжатие пружины и прижим к контактной площадке. Удаление провода осуществляется путём покачивания и вытягивания без применения инструментов.

В любом режиме обеспечивается надёжный контакт с минимальным переходным сопротивлением. Отдельно стоит отметить, что клеммы WAGO 2.5 хорошо работают в условиях вибраций, благодаря чему не требуется дополнительная фиксация соединений даже при установке в транспортных или промышленных объектах.

Области применения

Клеммы WAGO 2.5 нашли широкое применение в различных сферах:

• Электромонтаж в жилых и коммерческих зданиях;
• Монтаж осветительных систем, включая соединение светильников и датчиков;
• Распределительные щиты и вводно-распределительные устройства;
• Автоматизация производственных линий и подключение исполнительных устройств;
• Инженерные системы: вентиляция, отопление, кондиционирование;
• Сборка шкафов управления и электрических модулей;
• Модернизация и замена старых соединений при капитальном ремонте;
• Электроустановочные изделия в автомобильной и железнодорожной промышленности;
• Подключение кабелей в условиях ограниченного пространства.

Таким образом, клеммы WAGO 2.5 представляют собой современное и надёжное решение для создания электрических соединений в широком спектре применений — от бытовых систем до сложной промышленной автоматизации. Благодаря продуманной конструкции, высокой функциональности и простоте использования, они стали стандартом качества в своей категории. Использование клемм WAGO 2.5 позволяет экономить время на монтаже, повышать безопасность соединений и обеспечивать стабильную работу электрических цепей на протяжении всего срока службы.
