Универсальные зажимные клеммы WAGO для точного подключения
Современные технологии монтажа электрических цепей требуют не только надежности, но и быстроты выполнения работ. Особенно это актуально при подключении проводников в распределительных коробках, щитах управления, модульных системах и устройствах автоматики. Одним из ведущих решений в этой области являются зажимные клеммы WAGO — универсальные соединительные элементы, разработанные для быстрого, безопасного и долговечного подключения проводников различных типов. Благодаря своей конструкции и принципу действия, такие клеммы широко применяются в промышленности, строительстве, электромонтаже и бытовых установках. Они значительно ускоряют процесс сборки, исключают необходимость в дополнительных инструментах и обеспечивают стабильный контакт в течение всего срока эксплуатации.
Технические характеристики
Ниже приведены обобщенные технические характеристики зажимных клемм WAGO:
- Номинальное напряжение: 250–450 В;
- Номинальный ток: 24–41 А (в зависимости от серии);
- Сечение подключаемых проводников: от 0,08 мм2 до 6 мм2;
- Типы проводников: одножильные, многожильные, гибкие с наконечниками и без;
- Материал корпуса: термостойкий полиамид (самозатухающий);
- Рабочий температурный диапазон: от –35 до +85 C;
- Срок службы: не менее 20 лет при штатной эксплуатации;
- Тип зажима: пружинный (Push-in или CAGE CLAMP);
- Количество соединяемых проводов: от 2 до 8, в зависимости от модели;
- Монтаж: без инструмента, вручную, повторное использование допускается;
- Соответствие стандартам: IEC, EN, VDE, UL.
Принцип работы и режимы функционирования
Зажимные клеммы WAGO функционируют по принципу пружинного зажима, который обеспечивает надежный контакт между токопроводящими элементами без использования винтовых соединений. В зависимости от серии и модели, могут использоваться разные механизмы зажима:
- CAGE CLAMP (клеточный зажим): Один из самых распространённых и универсальных механизмов. Контакт между проводником и токоведущей шиной обеспечивается с помощью особой пружины, выполненной из высококачественной стали. При установке проводника пружина слегка приподнимается, а затем с силой прижимает его к токоведущей дорожке, создавая стабильный электрический контакт с минимальным переходным сопротивлением. Данный тип зажима допускает повторное подключение, не снижая качества контакта.
- Push-in CAGE CLAMP: Модернизированная версия, позволяющая вставлять провод без открытия рычага или применения инструмента. Достаточно просто вставить подготовленный провод (жесткий или с наконечником) в отверстие — и он автоматически будет зафиксирован. Для отсоединения необходимо воспользоваться специальным рычагом или кнопкой.
- Рычажковый зажим (WAGO Series 221): Наиболее удобен в работе, особенно для бытового монтажа. Принцип действия основан на откидывающемся рычаге, при подъеме которого пружина ослабляется, а при опускании — прижимает провод к контактной пластине. Такой механизм позволяет легко подключать гибкие проводники без необходимости их лужения или применения наконечников. Рычажковая конструкция обеспечивает наглядность и удобство в условиях ограниченного пространства.
Режимы функционирования клемм WAGO не предполагают активной работы или переключения, так как они являются пассивными элементами. Тем не менее их работа напрямую зависит от стабильности и плотности контакта, а также условий окружающей среды — в частности, температуры, влажности, вибраций. В условиях стандартной эксплуатации клеммы сохраняют характеристики в течение десятилетий. Особо важно отметить устойчивость зажимов к термическим циклам, перепадам напряжения и механическим нагрузкам — за счёт компенсирующего действия пружины контакт остается стабильным даже при «усадке» проводников от старения изоляции или термического расширения.
Особенности конструкции устройств

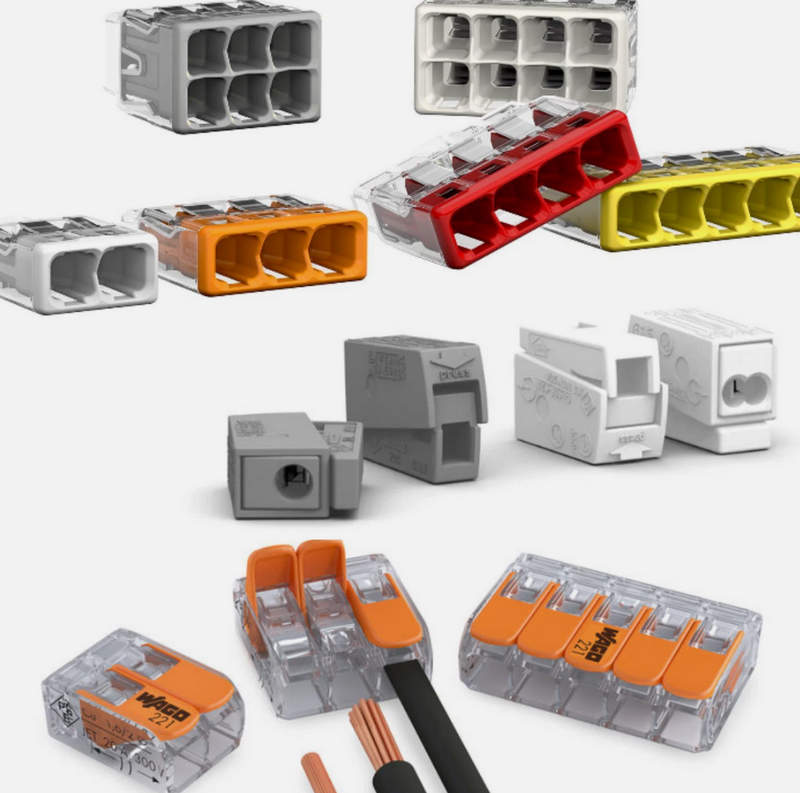

Конструкция зажимных клемм WAGO базируется на сочетании металлических и полимерных компонентов, каждый из которых выполняет свою функциональную задачу. Основой любой клеммы служит токопроводящая шина из меди или другого токопроводящего сплава, к которой прижимается жилa провода. За фиксацию отвечает пружинный механизм из нержавеющей стали. Корпус изготавливается из термостойкого и негорючего полиамида, устойчивого к ультрафиолетовому излучению, химическим веществам и механическим повреждениям. Одним из конструктивных решений, которые отличают WAGO от конкурентов, является наличие прозрачного или полупрозрачного корпуса (в некоторых сериях), позволяющего визуально контролировать глубину ввода проводника. Это особенно актуально для многожильных и гибких проводов, где важно убедиться, что все жилы оказались внутри. Также стоит отметить наличие цветовой маркировки клемм, что облегчает визуальное различие по количеству полюсов, току или назначению. Например, оранжевые рычаги чаще всего означают универсальность подключения, а серые или белые корпуса — стандартное назначение. Многие модели оснащаются монтажными отверстиями или фиксаторами, позволяющими закрепить клеммы на монтажной панели, DIN-рейке или в распределительной коробке. Также поддерживается возможность объединения клемм в блоки, создания параллельных и проходных соединений.
Области применения
Зажимные клеммы WAGO широко используются в различных отраслях благодаря своей универсальности и простоте монтажа. Ниже приведены основные сферы применения:
- Монтаж распределительных коробок в жилых и коммерческих зданиях;
- Сборка электрических щитов и модульных систем;
- Автоматизация производственных процессов;
- Подключение светильников и освещения;
- Щитовая автоматика, управление электродвигателями;
- Электромонтаж в контейнерных и временных сооружениях;
- Внутренние соединения в бытовых приборах и электроприборах;
- Системы «умный дом» и распределения сигнальных цепей;
- Подключение датчиков, реле и исполнительных механизмов;
- Лабораторные и обучающие стенды, учебные платы.
Таким образом, зажимные клеммы WAGO — это эффективное решение для быстрого и надежного соединения электрических проводов без применения винтов и пайки. Они сочетают в себе удобство монтажа, безопасность и долговечность. Благодаря применению инновационных технологий — таких, как CAGE CLAMP и Push-in — клеммы WAGO обеспечивают стабильный контакт в самых разных условиях эксплуатации, что делает их востребованными как в быту, так и в профессиональной электроустановке. Простота, функциональность и безупречное качество исполнения позволяют этим изделиям занимать лидирующие позиции на рынке соединительной техники. Для специалистов всех уровней — от электриков до инженеров-автоматчиков — использование зажимных клемм WAGO становится не просто удобным решением, а стандартом профессионального подхода.
