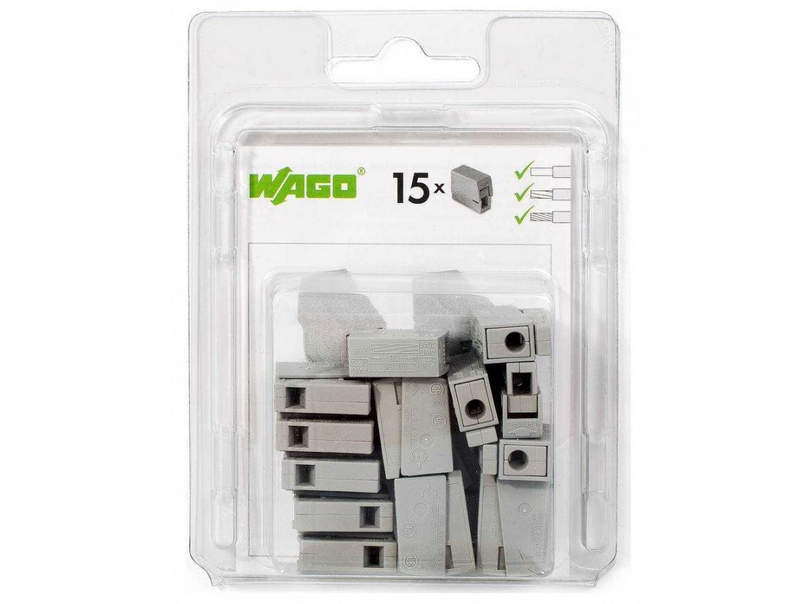

Универсальные серые клеммы WAGO для любых электромонтажных работ
Серые клеммы WAGO представляют собой одну из наиболее универсальных и широко применяемых серий соединительных устройств в электроустановках, шкафах управления и распределительных коробках. Цветовая маркировка изделий в линейке WAGO нередко указывает не только на внешний вид корпуса, но и на функциональное назначение: так, серый цвет в ассортименте клемм WAGO чаще всего означает нейтральный потенциал, универсальность, или, в некоторых случаях, наличие определённого функционала для распределения и коммутации проводников в цепях переменного или постоянного тока.
Технические характеристики
Клеммы WAGO в сером исполнении могут различаться по конкретной серии и предназначению, однако для большинства типовых изделий характерны следующие параметры:
- Номинальное напряжение: до 450 В;
- Номинальный ток: от 24 до 32 А (в зависимости от сечения и модели);
- Диапазон рабочих температур: от -40 до +85 C;
- Сечение подключаемых проводов: от 0,08 мм2 до 4 мм2 (для отдельных моделей — до 6 мм2);
- Тип подключения: пружинной зажим (Push-in CAGE CLAMP, Spring Pressure);
- Количество полюсов: от 1 до 8 и более;
- Монтаж: на DIN-рейку 35 мм или напрямую (в зависимости от исполнения);
- Материал корпуса: поликарбонат или полиамид с самозатухающими свойствами (UL 94 V0);
- Устойчивость к вибрациям: соответствует промышленным стандартам для применения на подвижных и неподвижных объектах;
- Степень защиты: IP20 (внутреннее применение);
- Соответствие международным стандартам: IEC, EN, UL, CSA.
Принцип работы и конструкция
Принцип действия большинства серых клемм WAGO основан на пружинной технологии зажима. Это означает, что проводник вводится в клемму и автоматически фиксируется при помощи предварительно сжатой металлической пружины. Такая система называется CAGE CLAMP — одна из ключевых разработок компании WAGO, обеспечивающая надёжный контакт без необходимости в закручивании винтов или использовании дополнительных инструментов. Основной элемент зажима — это контактная пластина из пружинной стали, которая при установке провода отклоняется и затем прижимает жилу к токопроводящей шине. Обеспечивается высокая площадь контакта, устойчивая к температурным расширениям, вибрациям и старению металла. Благодаря такому подходу минимизируются риски окисления, искрения, выпадения проводника и других проблем, характерных для винтовых соединений. Некоторые серые клеммы WAGO оснащаются рычажками для открытия пружинного механизма вручную — это особенно удобно при частом обслуживании, переподключениях и работах в ограниченном пространстве. Рычажковый механизм значительно снижает нагрузку на монтажника и исключает ошибки при подключении, такие как недожим провода. Конструкция клемм также предполагает возможность многоуровневой установки (например, двойные или тройные ряды), маркировку с помощью вставок, интеграцию тестовых точек, а также использование перемычек для объединения контактов.
Режимы работы и условия эксплуатации
Серые клеммы WAGO предназначены для эксплуатации в стандартных условиях внутри электрических шкафов, распределительных щитов и различных модулей автоматизации. Они могут работать как в однофазных, так и трёхфазных сетях с частотой 50/60 Гц. Клеммы рассчитаны на работу с медными одножильными и многожильными проводниками (включая гибкие с наконечниками и без них), допускают частые переподключения, выдерживают температурные циклы и сохраняют стабильные характеристики в течение длительного срока службы. В условиях промышленной эксплуатации (цеха, автоматика зданий, энергетика, транспорт) клеммы показывают высокую стойкость к вибрационным нагрузкам, а также сохраняют работоспособность при частых коммутациях. Важно учитывать, что при использовании в условиях с высокой влажностью или загрязнением требуется установка внутри герметичных корпусов с повышенной степенью защиты.
Функциональные особенности серых клемм WAGO
Серые клеммы — это не просто нейтральный цвет корпуса. Они часто используются для создания универсальных точек соединения в цепях переменного и постоянного тока. Ниже перечислены некоторые характерные особенности:
- Универсальность подключения. Серые клеммы WAGO подходят для большинства задач, включая распределение питания, объединение сигнальных цепей, коммутацию элементов автоматики и интерфейсных модулей.
- Цветовая маркировка. Серый цвет корпуса позволяет быстро визуально отличить нейтральные или общие соединения в щите, особенно при совместной установке с клеммами других цветов (например, синего, зелёного, жёлтого).
- Коммутация разных сечений. За счёт пружинной технологии возможна установка как тонких, так и толстых проводников без дополнительной настройки зажима.
- Возможность объединения. Большинство моделей поддерживает установку перемычек (в том числе мостов с определённым шагом), что позволяет быстро организовать общие шины или разветвления.
- Надёжность и отказоустойчивость. Контакт не ослабевает со временем, а при корректном монтаже выдерживает десятки лет эксплуатации без необходимости подтяжки.
- Быстрый монтаж. Установка проводников возможна даже без снятия изоляции (в некоторых вариантах IDC-клемм), а замена не требует сложного инструмента.
- Безопасность. Конструкция клеммы исключает соприкосновение пользователя с токопроводящими частями и обеспечивает высокую степень электрической изоляции.
Области применения
Серые клеммы WAGO активно используются во множестве сфер. Основные области применения:
- Автоматизация производственных линий;
- Распределительные и щитовые установки;
- Системы управления ОВКВ;
- Энергетические установки;
- Системы освещения зданий;
- Телекоммуникационные шкафы и станции;
- Сельскохозяйственная техника и модули управления;
- Железнодорожная автоматика;
- Сборка модульных установок;
- Системы безопасности и видеонаблюдения.
Таким образом, серые клеммы WAGO — это образец надёжности, удобства и технической продуманности. Они обеспечивают быстрый, стабильный и безопасный монтаж, устойчивы к негативным воздействиям и подходят для большинства промышленных и бытовых задач. Продуманная конструкция, проверенные технологии, а также гибкость применения делают такие клеммы незаменимым компонентом в арсенале любого проектировщика, электромонтажника или инженера по автоматизации. Выбор в пользу серых клемм WAGO — это инвестиция в качество, безопасность и экономию времени при монтаже и эксплуатации электрооборудования.
