Универсальные контакты WAGO для электромонтажа

Контактные соединения WAGO стали неотъемлемым элементом современной электротехнической и промышленной автоматизации. Благодаря запатентованной технологии пружинного зажима и высокому уровню надежности, данные соединения применяются в распределительных коробках, щитах, на объектах промышленного назначения и в системах «умного дома». Инновационная конструкция, универсальность и простота использования позволяют существенно сократить время монтажа, повысить безопасность и обеспечить длительный срок службы соединения.

Технические характеристики контактных соединений WAGO

Контакты WAGO выпускаются в различных форм-факторах, рассчитанных на широкий спектр проводников и токовых нагрузок. Приведем основные технические параметры, присущие большинству контактных решений WAGO:

Номинальное напряжение: от 100 до 1000 В в зависимости от модели;
Номинальный ток: от 6 А до 85 А;
Диапазон сечений подключаемых проводников: от 0,08 мм2 до 35 мм2;
Типы проводников: одножильные, многожильные, гибкие с наконечниками и без;
Температурный диапазон эксплуатации: от –35 C до +85 C;
Материал контактной пружины: высококачественная нержавеющая сталь;
Корпус: поликарбонат или полиамид, самозатухающий, термостойкий, стойкий к ультрафиолету;
Тип соединения: постоянное, временное, повторно разъемное;
Наличие маркировочных зон, индикаторов зажима, тестовых отверстий.

Различные серии — например, 221, 222, 2273, 243 и др. — отличаются по конструкции, диапазону допустимых токов и напряжений, а также области применения (промышленность, бытовое использование, освещение и пр.). Некоторые разновидности допускают монтаж в ограниченном пространстве, скрытые инсталляции или использование без инструментов.

Особенности конструкции и материалов

Ключевым элементом всех контактных соединений WAGO является инновационная пружинная технология зажима, благодаря которой обеспечивается надежное электрическое соединение независимо от условий эксплуатации. В отличие от винтовых клемм, где при температурных колебаниях может происходить ослабление контакта, пружинный механизм WAGO автоматически компенсирует тепловое расширение и усадку проводника, поддерживая стабильное усилие прижатия. Пружина выполнена из легированной нержавеющей стали, устойчивой к вибрациям и коррозии. Конструкция зажима допускает многократное подключение и отключение проводов без снижения надежности контакта. Контактная площадка из луженой меди обеспечивает минимальное переходное сопротивление и защищает от окисления. Корпус контактных соединений выполняется из термостойкого и самозатухающего полимерного материала. Он устойчив к ударам, воздействию влаги, агрессивных сред и ультрафиолета, что позволяет использовать соединения как в помещениях, так и на открытом воздухе (в герметичных корпусах).

Принцип работы пружинного зажима WAGO

Работа пружинного механизма WAGO основана на использовании силы предварительно напряженной пружины, которая прижимает проводник к токоведущей шине. В классической схеме пользователь вводит провод в клемму и/или отводит рычаг вверх, после чего пружина фиксирует его в нужном положении. После отпускания рычага или нажатия на толкатель, соединение мгновенно замыкается с постоянной прижимной силой. Преимуществом данного принципа является отсутствие необходимости в затягивании винтов, что устраняет риск ослабления контакта при вибрациях или усадке материала. Также пружинный зажим позволяет монтировать соединение даже в труднодоступных местах, без применения дополнительных инструментов.

Режимы и условия эксплуатации

Контакты WAGO разработаны для работы в различных условиях: от стандартных помещений до агрессивной производственной среды. Их можно применять:

В цепях освещения;
В распределительных коробках;
В клеммных блоках электрощитового оборудования;
В промышленных системах управления;
В приборах «умного дома»;
В соединении проводников в ограниченном пространстве;
В монтажных соединениях на DIN-рейке и без нее.

В зависимости от выбранной серии, контакт может быть рассчитан на повторные соединения (временные подключения), либо использоваться как постоянный монтаж. Некоторые модели обеспечивают быстрый монтаж без снятия изоляции, другие требуют зачистки жилы. Для удобства работы в полевых условиях выпускаются варианты с прозрачными корпусами, индикаторами, маркировкой и дополнительными зонами тестирования.

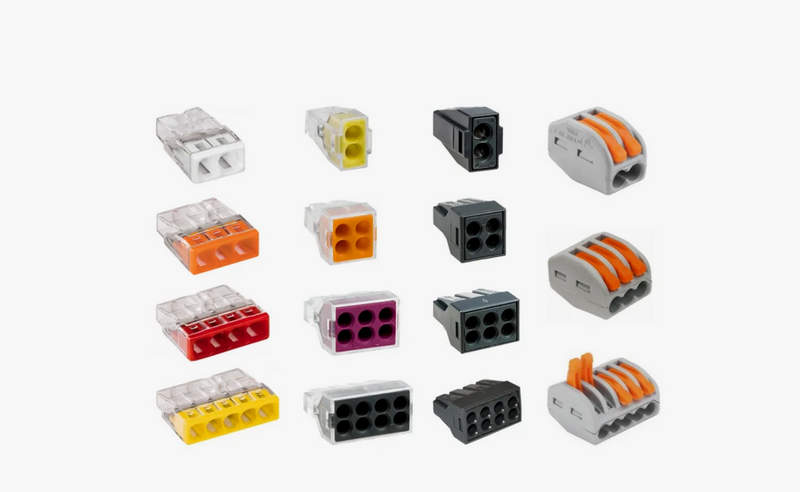

Типы и разновидности контактных соединений WAGO

Контактные решения WAGO представлены множеством серий. Ниже приведены основные их типы:

WAGO 221 – универсальные компактные клеммы с прозрачным корпусом и рычажком, для одножильных и многожильных проводов;
WAGO 222 – легендарная серия с оранжевым рычагом, обеспечивает быстрый монтаж и демонтаж;
WAGO 2273 – компактные клеммы для распределительных коробок, не имеют рычажков, рассчитаны на одножильные провода;
WAGO 243 – «наноклеммы» для токов до 6 А, используются в освещении, обладают сверхмалыми габаритами;
WAGO 260–263 – монтаж на DIN-рейку, промышленное использование;
WAGO 294 – клеммы с нажимным элементом, популярны в автоматике;
WAGO 862, 2000 и др. – специализированные контактные решения для систем автоматизации, распределения, сенсорики и исполнительных устройств.

Каждая серия адаптирована под свои задачи: от соединения проводов в бытовом светильнике до сложной промышленной установки с множеством цепей и сигналов.

Преимущества контактных соединений WAGO

Ниже перечислены ключевые преимущества использования соединений WAGO:

Устойчивость к вибрациям и температурным перепадам;
Быстрый монтаж без инструментов;
Универсальность по типу проводников;
Многократное использование без потери надежности;
Надежность контакта и низкое переходное сопротивление;
Прозрачный корпус для визуального контроля подключения;
Маркировка и тестовые отверстия для удобства обслуживания;
Экономия времени при монтаже и демонтаже;
Компактные размеры для ограниченных пространств;
Безопасность и долговечность в эксплуатации.

Таким образом, контактные соединения WAGO представляют собой важный элемент современной электротехники и промышленной автоматизации. Их надежность, удобство в использовании и инновационные решения делают их популярным выбором среди профессионалов и бытовых пользователей. Применение пружинных зажимов позволяет не только упростить процесс монтажа, но и значительно повысить его качество, исключая человеческий фактор и механическое ослабление соединения. Благодаря разнообразию серий и моделей, каждый может подобрать подходящий вариант под конкретные задачи, будь то подключение светильника или реализация сложной системы управления.
