Универсальные клеммы WAGO серии для любых электрических соединений

Среди множества компонентов, применяемых в электротехнических и автоматизированных системах, клеммы играют ключевую роль в обеспечении надёжного и безопасного соединения проводников. Клеммники WAGO различных серий стали стандартом в профессиональной электротехнике, благодаря высокой надёжности, универсальности и простоте монтажа. Компания WAGO предлагает обширную линейку клемм, включая компактные соединительные клеммы, клеммные модули для монтажа на DIN-рейку, а также специализированные решения для слаботочных и силовых цепей.

Технические характеристики и классификация клемм WAGO

Клеммы WAGO подразделяются на несколько основных серий в зависимости от области применения, номинального тока, типа подключения и конструкции. Ниже перечислены ключевые технические параметры и особенности:

• Номинальное напряжение: до 450 В переменного тока или 600 В постоянного тока;
• Номинальный ток: от 6 А до 85 А в зависимости от серии;
• Диапазон сечений подключаемых проводов: от 0,08 мм2 до 35 мм2;
• Тип подключения: Push-in CAGE CLAMP, Spring Pressure, Lever Clamp, Slide Clamp;
• Количество полюсов: от 2 до 8 в стандартных линейках, до 16 в распределительных блоках;
• Тип монтажа: на DIN-рейку, в распределительных коробках, на печатные платы (PCB);
• Температурный диапазон эксплуатации: от -40 C до +105 C.

Каждая серия разрабатывается с учётом специфики применения: в распределительных коробках, щитах автоматизации, ПЛК, светотехнике, а также в условиях вибрации или повышенной влажности. Все клеммы изготавливаются из термостойких пластиков с высокой степенью негорючести и устойчивостью к УФ-излучению.

Принципы работы клеммных соединений WAGO

Основной инновацией в конструкции клемм WAGO является использование технологии CAGE CLAMP — пружинного зажима, обеспечивающего равномерное усилие на проводник, исключая ослабление контакта со временем. В зависимости от серии применяются следующие принципы подключения:

• Пружинный зажим (Spring Clamp): провод вставляется в гнездо, где его фиксирует пружина из закалённой стали. Это обеспечивает надёжный и долговечный контакт без необходимости затяжки винтов.
• Push-in технология: для жёстких одножильных или специальных лужёных многожильных проводов возможна прямая вставка без дополнительных инструментов. Это значительно ускоряет монтаж.
• Зажим с флажком (Lever Clamp): оператор поднимает рычаг, вставляет провод, опускает рычаг — зажим активируется и удерживает проводник. Удобен для монтажа без инструментов, включая многожильные провода.
• Сдвижной зажим (Slide Clamp): применяется в специальных сериях для плат и клеммников с повышенной вибростойкостью. Удерживает провод при помощи бокового давления контактного элемента.

Суть всех технологий WAGO — равномерное, безопасное и простое подключение, исключающее ослабление контакта при вибрациях или перепадах температур. Это особенно актуально в промышленной автоматике, на транспорте и в энергоустановках.

Особенности конструкций клеммных серий WAGO

Каждая серия клемм WAGO имеет уникальные конструктивные особенности. Наиболее распространённые:

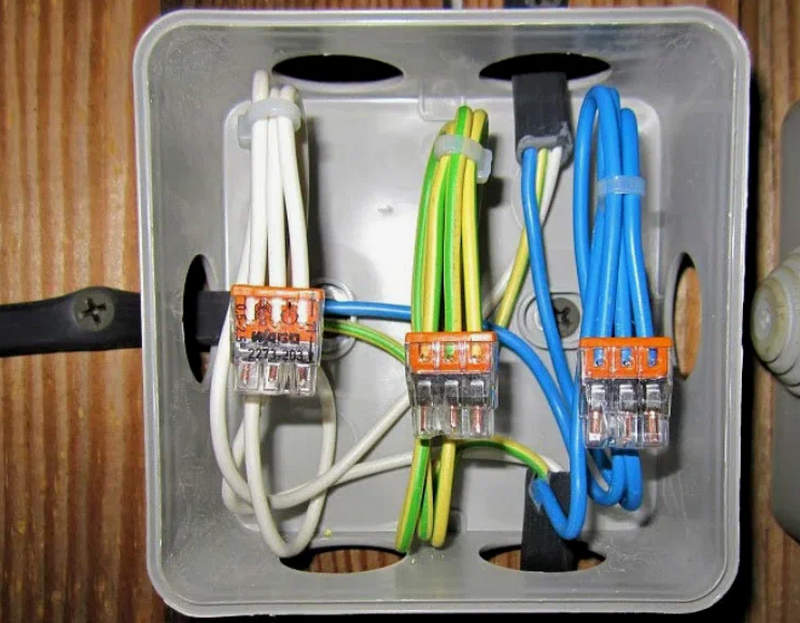

• Серия 221 — компактные рычажные соединительные клеммы. Универсальны, позволяют соединять разнородные проводники (медь, лужёная медь) сечением от 0,14 до 4 мм2. Имеют прозрачный корпус для визуального контроля.
• Серия 2273 — клеммы для распределительных коробок. Очень компактные, пружинного типа. Расчитаны на жесткие проводники сечением до 2,5 мм2. Монтируются без инструмента, широко применяются в строительной электрике.
• Серия 2002/2003/2004 — модульные клеммы на DIN-рейку. Оснащаются маркировкой, перемычками, имеют широкие возможности для конфигурации. Подходят для промышленных щитов, обеспечивают надёжность соединения и удобство сборки.
• Серия 773 — клеммы с заполняющей пастой для алюминиевых проводов. Специальная паста предотвращает окисление и повышает контактную проводимость. Используются в реконструкции старых алюминиевых сетей.
• Серия 285 — силовые клеммы на DIN-рейку для проводов сечением до 35 мм2. Предназначены для подключения мощных нагрузок, силовых цепей и источников питания.

Каждая серия имеет продуманную систему маркировки, интеграции с перемычками и возможностью быстрого расширения. Материалы корпусов устойчивы к нагреву, коррозии, электрической дуге.

Режимы работы и эксплуатационные аспекты

Клеммники WAGO работают в различных режимах: от стандартных цепей освещения и сигнализации до работы с индуктивными и импульсными нагрузками. Основные режимы и особенности эксплуатации:

• Работа при постоянном токе: клеммы допускают подключение источников постоянного тока с напряжением до 600 В. Особое внимание уделяется снижению переходного сопротивления;
• Работа при переменном токе: до 450 В, при этом контакт не требует дополнительной затяжки или обслуживания;
• Работа при высоких пусковых токах: зажим выдерживает кратковременные нагрузки, например, при включении двигателей или трансформаторов;
• Работа в условиях вибраций: пружинный механизм исключает ослабление контакта, что делает клеммы пригодными для транспорта и машиностроения;
• Работа в агрессивной среде: материал корпуса устойчив к влажности, пыли, маслам, что позволяет использовать клеммы на предприятиях с тяжёлыми условиями труда;
• Работа с различными типами проводников: допустимо подключение многожильных, одножильных и лужёных проводов без пайки.

Периодичность обслуживания сводится к минимуму, а контактное соединение сохраняет стабильные характеристики на протяжении всего срока службы.

Области применения клемм WAGO

Клеммы WAGO находят применение во всех отраслях промышленности и строительства. Ниже рассмотрим ключевые области:

• Электромонтаж в жилых и коммерческих зданиях;
• Щитовое оборудование, сборка распределительных шкафов;
• Промышленная автоматика и системы управления;
• Машиностроение и станкостроение;
• Железнодорожный транспорт, подвижной состав;
• Осветительные системы, в том числе светодиодные модули;
• Автоматика зданий и «умный дом»;
• Системы видеонаблюдения и охранной сигнализации;
• Сельскохозяйственное оборудование и орошение;
• Энергетика, включая возобновляемые источники.

Клеммы обеспечивают быстрый монтаж, устойчивость к колебаниям напряжения, пожаро- и вибробезопасность, что делает их незаменимыми в современной электроинфраструктуре.

Таким образом, клеммы WAGO различных серий представляют собой эталон современных технологий соединения в электротехнике. Благодаря инновационным зажимным механизмам, универсальности и высокому уровню надёжности, они находят применение в самых разнообразных сферах — от простого монтажа осветительных систем до сложных систем автоматизации на производстве. Конструктивные особенности каждой серии позволяют выбрать оптимальное решение под конкретную задачу.
