Универсальные клеммы WAGO — экономия времени на каждом объекте

Универсальные клеммы WAGO представляют собой высокотехнологичные соединительные элементы, предназначенные для быстрого, безопасного и надежного соединения проводников различного типа и сечений. Благодаря широкому модельному ряду и продуманной конструкции, эти изделия нашли широкое применение в электрических распределительных системах, в промышленной автоматике, в строительстве и в бытовых электросетях. Клеммы WAGO особенно ценятся за универсальность — способность соединять как одножильные, так и многожильные провода без необходимости зачистки или лужения, при этом обеспечивая стабильный контакт даже в условиях вибрации и термического расширения.

Развернутые технические характеристики

Клеммы WAGO универсального типа разработаны таким образом, чтобы соответствовать строгим требованиям современных электротехнических систем. Ниже приведены основные технические характеристики:

• Номинальный ток: до 32 А в зависимости от модели и сечения подключаемого провода;
• Номинальное напряжение: 450 В (в отдельных случаях — до 1000 В в промышленных исполнениях);
• Диапазон сечений проводников: от 0,08 до 4 мм2 (в отдельных моделях до 6 мм2);
• Допускается подключение: одножильных, многожильных, тонкопроволочных проводов;
• Тип подключения: пружинный (Push-in CAGE CLAMP, Spring Pressure, Lever);
• Материал токопроводящих частей: медь с гальваническим покрытием (никель, олово);
• Материал корпуса: термостойкий поликарбонат (UL94 V0), устойчивый к нагреву, вибрациям и старению;
• Рабочая температура: от −40 C до +105 C;
• Тип установки: на DIN-рейку, монтаж в распределительные коробки или на плоскость (в зависимости от модели);
• Степень защиты: IP20, при размещении в соответствующих корпусах может быть увеличена.

Клеммы поставляются в вариантах на 2, 3, 5 и более соединений, могут иметь функцию проходного подключения, разветвления или ответвления цепей. Некоторые модели оснащены тестовыми контактами для прозвонки цепи или замера напряжения без разборки соединения.

Принцип действия и конструктивные особенности

Универсальные клеммы WAGO построены на основе оригинальной пружинной технологии зажима проводников. Основной рабочий механизм представляет собой зажимную пружину из высокоуглеродистой стали, которая при установке провода прижимает его к токопроводящей шине с точно рассчитанным усилием. Это обеспечивает постоянное контактное давление, независимо от вибрации, изменений температуры и степени старения провода. В зависимости от серии, используются следующие варианты подключения:

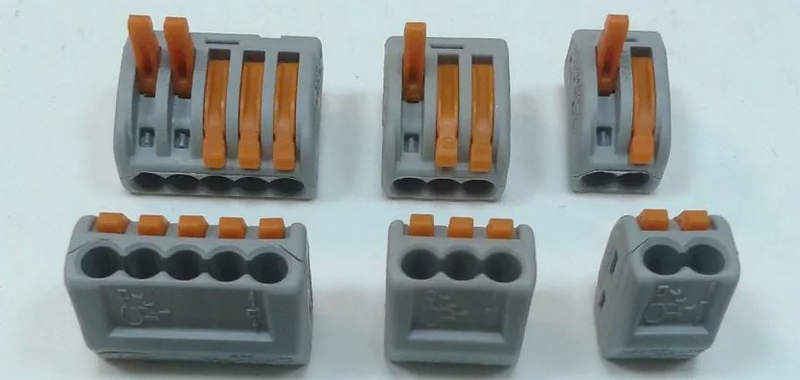

• Рычажковый зажим (серия WAGO 221) — обеспечивает интуитивно понятное подключение провода с помощью поднятия рычага. Пользователь поднимает рычаг, вставляет провод и опускает его — контакт установлен. Преимущество — возможность повторного подключения без инструментов, визуальный контроль, допустимость мягких и лужёных жил.
• Плунжерный зажим (серии 2273, 773) — вставка провода осуществляется прямым нажатием. Подходит для одножильных и жестких многожильных проводов. В конструкции предусмотрена компенсация тепловых и механических напряжений.
• Push-in CAGE CLAMP — инновационная пружинная технология, позволяющая подключать многожильные и одножильные провода нажатием, без использования инструментов. Благодаря клиновидной форме прижима создается самофиксирующее усилие.
• Винтовой зажим с пружинной поддержкой — применяется в клеммах на DIN-рейку для повышенных токов, обеспечивая надежность при большом сечении провода и частых перепадах нагрузок.

Внутри корпуса каждого изделия проложен токопроводящий элемент из медного сплава с высокой проводимостью. Механизм зажима и корпус продуманы таким образом, чтобы исключить возможность неправильного подключения, короткого замыкания или самопроизвольного ослабления контакта.

Режимы работы и условия эксплуатации

Универсальные клеммы WAGO рассчитаны на длительную эксплуатацию в самых различных условиях. Возможность надежной работы при вибрации делает их пригодными для использования на транспорте и в промышленности. Рабочие режимы можно условно классифицировать следующим образом:

• Нормальный режим — температура окружающей среды от +10 C до +40 C, нормальное атмосферное давление, отсутствие механических воздействий. В этом режиме обеспечивается максимальный срок службы соединения — до 30 лет.
• Расширенный температурный режим — работа при температурах до +105 C (в отдельных сериях до +125 C), что важно для эксплуатации в щитах с плотной компоновкой и в помещениях без кондиционирования.
• Низкотемпературный режим — допустимость эксплуатации при минусовых температурах (до −40 C) без потери упругости пружинного механизма, что особенно важно для уличных и неотапливаемых объектов.
• Вибрационный режим — клеммы сохраняют контакт при длительных вибрациях, например, в оборудовании с подвижными узлами, компрессорах, насосах и транспортных системах.
• Мокрый режим — при установке в герметичных корпусах допускается эксплуатация в условиях повышенной влажности (IP65–IP68 при соответствующей защите).

Преимущества универсальных клемм WAGO

Ключевыми особенностями, делающими клеммы WAGO универсальными, являются:

• Универсальность по типу проводника — подходят как для одножильных, так и для многожильных и лужёных жил.
• Повторное использование — возможность многократного подключения без потери характеристик.
• Отсутствие необходимости в специальном инструменте — особенно при использовании рычажковых или push-in моделей.
• Высокая виброустойчивость — благодаря постоянному пружинному давлению.
• Компактность — экономия места в распределительных коробках и щитах.
• Наличие тестовых контактов — удобство для технического обслуживания.
• Визуальный контроль подключения — прозрачный корпус позволяет убедиться в глубине вставки провода.
• Соответствие европейским и международным стандартам — VDE, UL, IEC.
• Безопасность — конструкция исключает возможность касания токоведущих частей при эксплуатации.
• Устойчивость к старению и термическим воздействиям — материал корпуса не теряет прочности с годами.

Области применения

Универсальные клеммы WAGO находят применение в самых разных отраслях:

• Промышленная автоматизация и сборка шкафов управления;
• Бытовое и коммерческое строительство;
• Монтаж электросетей в квартирах, коттеджах, офисах;
• Сборка распределительных коробок и светильников;
• Монтаж временных соединений на строительных площадках;
• Железнодорожный транспорт, судостроение;
• Щитовое оборудование для объектов ЖКХ и телекоммуникации;
• Сборка устройств «умного дома», контроллеров, датчиков;
• Альтернативная энергетика (солнечные инверторы, шкафы ветрогенераторов).

Таким образом, универсальные клеммы WAGO представляют собой эталон удобства, надежности и универсальности в области электромонтажа. Их конструкция разработана с учетом всех возможных сценариев эксплуатации, включая экстремальные условия, вибрационные нагрузки, частое подключение и отключение, а также работу с различными типами проводников. Это делает изделия WAGO незаменимыми не только для профессиональных электриков, но и для специалистов по промышленной автоматизации, монтажников слаботочных систем и строителей. Надежное соединение без пайки и винтов, высокая плотность монтажа, абсолютная безопасность и интуитивное подключение — всё это делает универсальные клеммы WAGO одним из самых востребованных решений в современной электротехнике.
