Универсальные электрические соединители WAGO для любых задач

Современные электротехнические системы предъявляют высокие требования к качеству, надёжности и безопасности соединений. Особенно это важно в условиях промышленной, строительной и бытовой автоматизации, где большое количество соединений должно быть выполнено быстро, безопасно и с гарантированным качеством. Одним из самых известных и признанных решений в этой сфере являются электрические соединители компании WAGO. Под этим брендом выпускается широкий спектр клеммников, зажимов и соединительных элементов, предназначенных для быстрого и надёжного монтажа электрических цепей без использования инструментов.

Технические характеристики

Электрические соединители WAGO отличаются рядом универсальных технических параметров, присущих большинству серий:

• Номинальное напряжение: 250–450 В в зависимости от модели и числа полюсов.
• Номинальный ток: от 24 А до 41 А.
• Диапазон рабочих температур: от –35 до +105 C.
• Материал контактной группы: медь с гальваническим лужением.
• Корпус: термостойкий, негорючий пластик (PA66 или аналогичные материалы).
• Поддержка одно- и многожильных проводов.
• Сечение подключаемых проводников: от 0,08 до 6 мм2 в зависимости от типа клеммы.
• Тип подключения: пружинный зажим (Push-in CAGE CLAMP, LEVER, PUSH WIRE).
• Степень защиты: IP20, с возможностью размещения в IP44–IP65 корпусах.
• Сертификация: соответствие стандартам VDE, CE, UL, ENEC и др.
• Срок службы: не менее 20 лет при соблюдении условий эксплуатации.

Особенности конструкции устройств WAGO

Клеммники WAGO базируются на уникальной пружинной технологии зажима, которая обеспечивает прочное и надёжное соединение проводников без применения винтов, пайки или опрессовки. Основой большинства устройств является контактная система CAGE CLAMP — она представляет собой стальную пружину, которая прижатая к медной контактной площадке, удерживает провод с высоким усилием, компенсируя вибрации, температурное расширение и механические колебания. Разновидностью этой технологии является Push-in CAGE CLAMP — она позволяет вводить одножильные провода прямо, без предварительного открывания зажима, благодаря специально сконструированной пружине. Это особенно удобно для серийного монтажа. Для бытового и частично промышленного применения WAGO предлагает серию соединителей с рычажковым механизмом, где для установки проводника требуется поднять рычажок, вставить провод и опустить рычаг. Такое исполнение делает клеммы максимально удобными для использования без инструментов, в том числе людьми без специальной подготовки. Также стоит отметить конструктивные особенности:

• Компактные размеры — позволяют использовать клеммы в условиях ограниченного монтажного пространства.
• Прозрачный корпус — обеспечивает визуальный контроль правильности установки проводника.
• Окна для тестирования — во многих моделях предусмотрено специальное гнездо для щупов мультиметра.
• Маркировочные поля — упрощают идентификацию клемм в распределительных коробках.
• Многоразовое использование — большинство клемм можно использовать повторно.

Принцип работы пружинного зажима

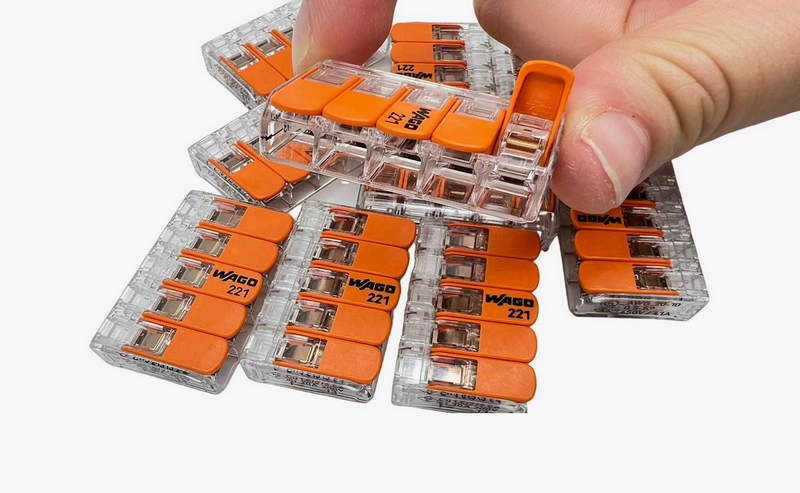

Основной принцип заключается в том, что пружина за счёт своей упругости прижимает проводник к токопроводящей части. При этом контакт получается не только механически прочным, но и электрически стабильным, с низким переходным сопротивлением. В отличие от винтовых клемм, где со временем может ослабевать контакт, пружинные зажимы WAGO компенсируют любые изменения, связанные с расширением, вибрацией или усадкой изоляции, благодаря постоянному усилию прижима. Механизм рычажка (в моделях серии 221, например) обеспечивает ручное размыкание зажима: поднятый рычаг ослабляет пружину, и пользователь может безопасно извлечь или вставить провод. При опускании рычага зажим вновь фиксирует провод с заданным усилием. Это удобно при временных соединениях или в случае частого демонтажа.

Режимы и условия эксплуатации

Электрические соединители WAGO допускается использовать как в нормальных, так и в тяжёлых условиях:

• Температурный режим от –35 C до +105 C позволяет применять клеммы на улице, в холодных и жарких помещениях, а также в условиях перегрева.
• Промышленные установки — клеммы устойчивы к вибрациям, что важно на производстве и в машиностроении.
• Бытовые электросети — клеммы WAGO могут устанавливаться в распределительные коробки, электрощиты и розетки.
• Автоматизация и щитовое оборудование — благодаря компактности и простоте монтажа, клеммы широко используются в электрощитах, управляющих шкафах и промышленных контроллерах.
• Высокая стойкость к влажности и запылённости — при условии установки в соответствующие корпуса с повышенной степенью защиты.
• Длительная эксплуатация — минимальные требования к обслуживанию соединений в течение всего срока службы оборудования.

Области применения

Ниже представлены основные сферы применения компонентов:

• Электроустановочные работы в жилых и коммерческих зданиях.
• Распределительные коробки и ответвления в электропроводке.
• Промышленные электрощиты и шкафы управления.
• Автоматизация технологических процессов.
• Монтаж осветительного оборудования.
• Сборка распределительных и коммутационных устройств.
• Монтаж и ремонт оборудования на транспорте (железнодорожный, судовой, авто).
• Проектирование умных домов и автоматизированных систем.
• Временные соединения на строительных объектах.
• Монтаж внутри светодиодных светильников, блоков питания, преобразователей.

Таким образом, электрические соединители WAGO стали эталоном надёжности и простоты монтажа в электромонтажной отрасли. Их конструкция, основанная на пружинной технологии зажима, обеспечивает высокий уровень безопасности, стабильности контакта и удобства при установке. Независимо от сферы применения — будь то промышленность, строительство, жильё или автоматизация — клеммники WAGO обеспечивают долговечное и устойчивое электрическое соединение.
