Универсальность и удобство: преимущества клемм WAGO в каждом подключении

Современные тенденции в электротехнике и промышленной автоматизации требуют не только надёжности, но и скорости монтажа соединений. Классические винтовые клеммы постепенно уступают место более удобным и безопасным решениям. Одним из таких решений стали быстрозажимные клеммы WAGO — инновационные изделия, обеспечивающие простое, быстрое и устойчивое соединение проводников без необходимости использования инструментов. Эти клеммы значительно упрощают монтаж и демонтаж соединений, сокращают время на установку и повышают надёжность контактов в условиях вибраций и перепадов температуры. WAGO является одним из ведущих производителей в области соединительной и автоматизационной техники.

Технические характеристики

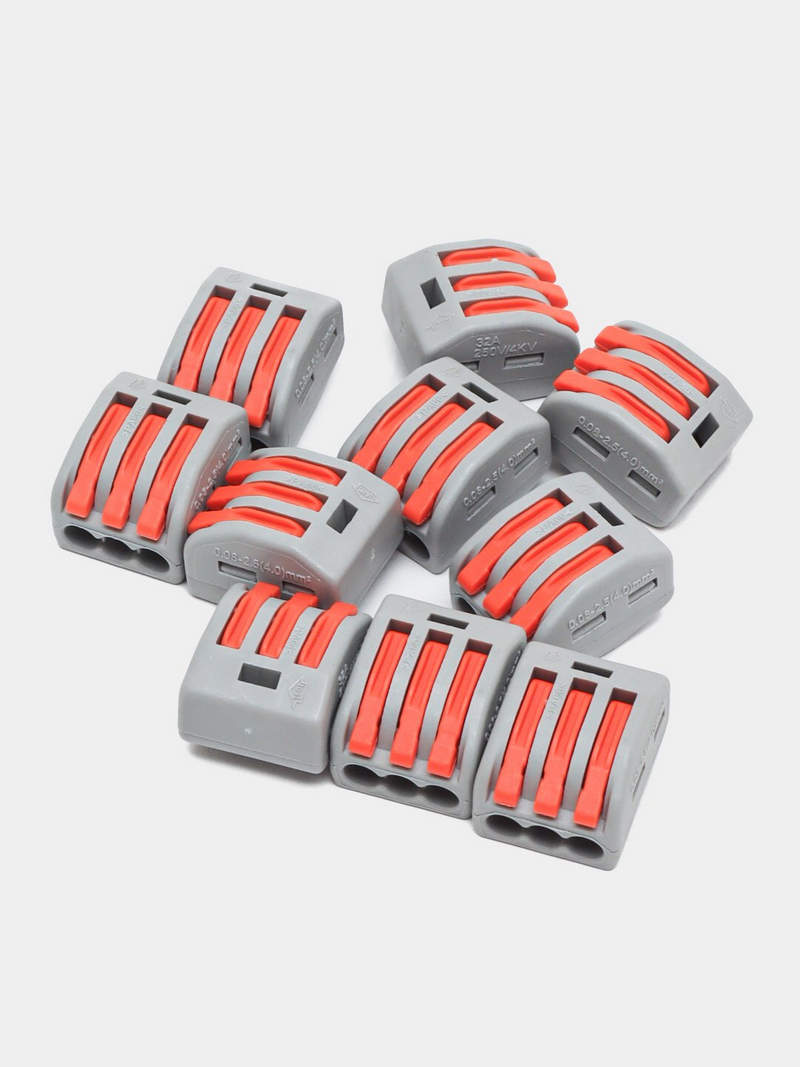

Быстрозажимные клеммы WAGO представлены широким модельным рядом, наиболее известны серии 221, 222 и 2273. Основные характеристики клемм варьируются в зависимости от модели, однако можно выделить общие параметры:

• Номинальное напряжение: от 250 В до 450 В AC в зависимости от исполнения;
• Номинальный ток: от 24 А (например, у серии 221) до 32 А (в промышленных вариантах);
• Диапазон сечений подключаемых проводников: от 0,2 мм2 до 6 мм2;
• Типы проводников: одножильные (жёсткие), многожильные, лужёные гибкие;
• Температурный диапазон эксплуатации: от −40 до +85 C;
• Материал корпуса: негорючий термостойкий поликарбонат или полиамид, устойчивый к воздействию УФ и агрессивных сред;
• Степень защиты: чаще всего IP20 (защита от прикосновения), в специальных исполнениях — IP30 и выше;
• Цветовая маркировка: для удобства идентификации;
• Стандарты соответствия: VDE, UL, IEC, EN, CE.

Кроме базовых параметров, в некоторых сериях предусмотрены отверстия для тестеров, крепления под DIN-рейку, прозрачные крышки, а также возможность использования паст для улучшения электрического контакта.

Особенности конструкции и принципы работы

Главной особенностью быстрозажимных клемм WAGO является отсутствие необходимости в завинчивании или пайке. Соединение осуществляется путём прижатия проводника пружинным контактом из хромоникелевой стали с высокой упругостью и коррозионной стойкостью. Такой механизм обеспечивает постоянное давление на проводник на протяжении всего срока службы изделия, исключая ослабление контакта. В основе работы клемм лежат следующие механизмы:

• Пружинный зажим. Это ключевой элемент конструкции, который удерживает проводник с постоянным усилием. Пружина работает в режиме упругой деформации, при этом сохраняется стабильность контакта даже при температурных деформациях или вибрации.

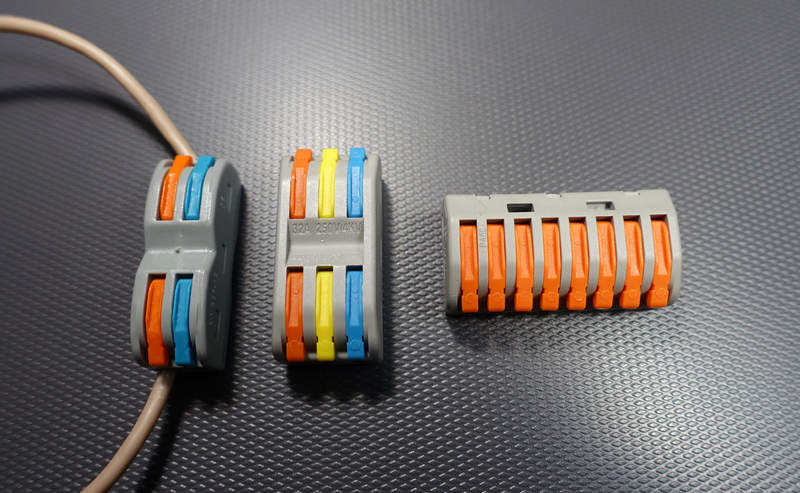

• Лостовой (рычажный) механизм. Присутствует в сериях 221 и 222. Пользователь поднимает рычаг, вставляет зачищенный проводник и опускает рычаг обратно, после чего происходит плотное зажатие. Такой механизм позволяет осуществлять подключение без инструментов, даже в труднодоступных местах.
• Самозажимной механизм. Используется в миниатюрных клеммах, таких как серия 2273, где зажим происходит автоматически при вставке проводника. Это особенно удобно при монтаже в ограниченном пространстве распределительных коробок.
• Контактная паста. В ряде моделей (например, для алюминиевых проводников) применяется специальная токопроводящая паста, предотвращающая окисление и повышающая долговечность соединения.

Благодаря этим решениям обеспечивается высокая надёжность и безопасность соединений, а также значительно снижается трудоёмкость процесса монтажа.

Режимы эксплуатации и устойчивость к внешним воздействиям

Быстрозажимные клеммы WAGO разрабатываются с учётом использования в различных климатических и эксплуатационных условиях. Они демонстрируют устойчивость к:

• Перепадам температуры — упругие элементы не теряют свойств даже при замерзании или нагреве до предельных значений;
• Вибрации — благодаря постоянному давлению пружины исключается размыкание контакта;
• Коррозии — металлические части покрыты специальными составами или выполнены из нержавеющих сплавов;
• Механическим воздействиям — клеммы сохраняют работоспособность при умеренных ударных и сдавливающих нагрузках.

Режимы работы определяются типом подключаемых цепей. Например, при использовании с постоянным током важно учитывать распределение напряжения по нескольким клеммам, а при переменном токе — фазность и сопротивление изоляции. Дополнительно следует учитывать номинальную мощность подключаемого оборудования, длину линии и общее число соединений. WAGO рекомендует использовать свои изделия в пределах установленных электрических характеристик с запасом по току не менее 25% от номинального.

Области применения

Быстрозажимные клеммы WAGO применяются практически во всех сферах электротехники и автоматизации. Ниже представлены наиболее распространённые направления:

• Монтаж в распределительных коробках при строительстве и ремонте зданий;
• Подключение розеток, выключателей, светильников;
• Внутренние соединения в корпусах электрощитов;
• Автоматизация производственных линий;
• Коммутация управляющих цепей в шкафах автоматики;
• Соединения в слаботочных и сигнальных системах;
• Полевой монтаж систем освещения, видеонаблюдения и охранной сигнализации;
• Работы в условиях ограниченного доступа, где невозможен винтовой монтаж;
• Прототипирование и сборка макетов в лабораторных условиях.

Преимущества использования клемм WAGO

Выбор быстрозажимных клемм WAGO обусловлен рядом неоспоримых достоинств, которые делают их привлекательными для профессионалов и частных пользователей:

• Быстрый и лёгкий монтаж без инструментов;
• Многоразовость — возможность многократного подключения и отключения;
• Универсальность — совместимы с разными типами проводников;
• Высокая надёжность и устойчивость к вибрациям;
• Долгий срок службы без обслуживания;
• Компактные размеры при высокой токовой нагрузке;
• Удобство маркировки и визуального контроля подключения;
• Наличие специализированных моделей под DIN-рейку, с кнопками и рычагами;
• Высокая степень пожарной безопасности;
• Экономия времени и снижение трудозатрат на монтаж.

Таким образом, быстрозажимные клеммы WAGO стали революционным решением в области соединительной техники, объединившим удобство, безопасность и технологичность. Их использование позволяет не только ускорить монтаж, но и обеспечить надёжную работу электрических цепей в самых разных условиях — от бытовых установок до промышленной автоматизации. Сочетание инновационного пружинного механизма, многообразия форм-факторов и соответствия мировым стандартам делает клеммы WAGO предпочтительным выбором как для монтажников, так и для инженеров-проектировщиков.
