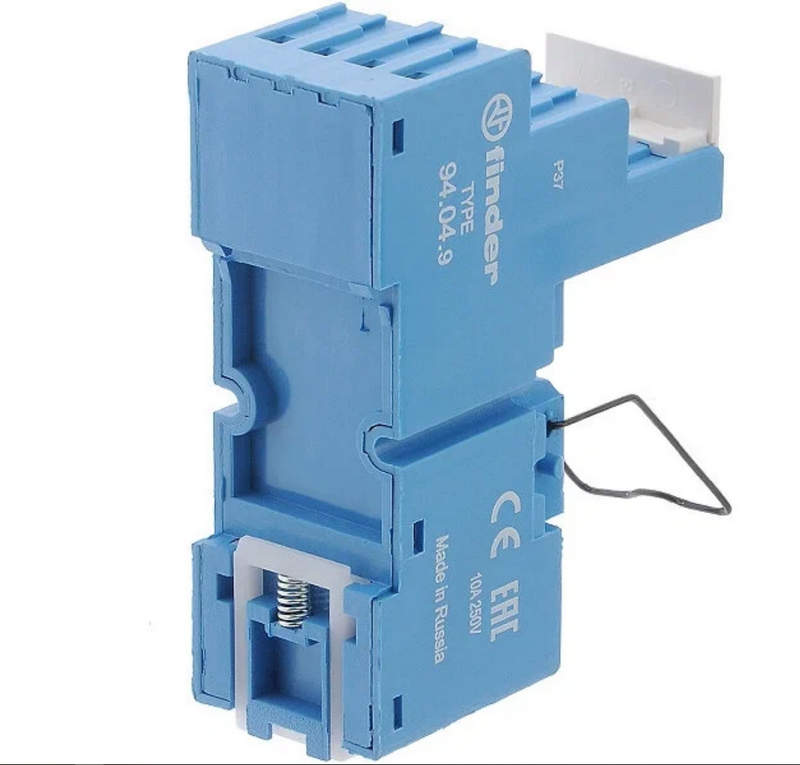

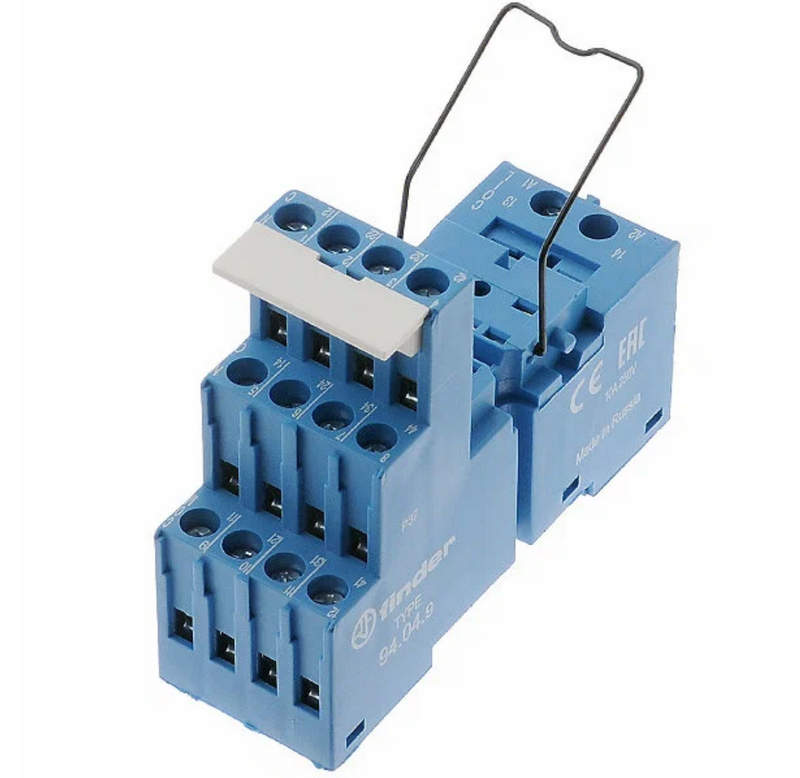

Универсальная розетка для реле: Finder 94049SMA

В системах промышленной автоматизации, релейной коммутации и управления важное значение имеет не только само реле, но и соответствующая розетка, обеспечивающая его надежное подключение и быструю замену. Одной из таких специализированных компонентов является розетка Finder 94.04.9 SMA — компактное и функциональное изделие, разработанное для установки миниатюрных реле типа 40.52 и аналогичных моделей. Данное устройство широко используется в распределительных щитах, управляющих шкафах и в других отраслях, где необходимо обеспечить безопасное и стабильное подключение реле к электрической цепи. Розетка 94.04.9 SMA сочетает в себе надежность, удобство монтажа и совместимость с различными аксессуарами. Она предназначена для установки на стандартную DIN-рейку и имеет конструктивные особенности, делающие ее универсальным решением для быстрого монтажа в сложных промышленных условиях.

Технические характеристики розетки Finder 94.04.9 SMA

Розетка Finder 94.04.9 SMA представляет собой компонент промежуточного монтажа, позволяющий подключать реле к электрической цепи без пайки и с возможностью легкой замены. Ключевые технические параметры:

• Номинальный ток: 10 А;
• Номинальное напряжение: 250 В AC;
• Количество контактов: 8;
• Тип подключения: винтовые зажимы;
• Тип монтажа: установка на DIN-рейку (35 мм, стандарт EN 60715);
• Совместимость: реле серий Finder 40.52, 40.61, а также других моделей с аналогичной контактной группой;
• Материал корпуса: термостойкий самозатухающий пластик (обычно поликарбонат или полиамид, соответствующий стандарту UL94 V-0);
• Диапазон рабочих температур: от –40 до +70 C;
• Допустимое сечение подключаемых проводов: до 2.5 мм2 (с наконечником — до 1.5 мм2);
• Степень защиты: IP20 (при открытом подключении);
• Дополнительные функции: возможность установки модуля индикации и защиты (RC-цепь, варистор, диод), наличие маркировочного флажка.

Особенности конструкции розетки Finder 94.04.9 SMA

Корпус розетки выполнен из прочного пластика с высокой устойчивостью к механическим нагрузкам, вибрациям и воздействию температуры. Защелкивающийся механизм крепления на DIN-рейке позволяет быстро устанавливать и демонтировать розетку, что особенно важно при обслуживании электрощитов. Контактные гнезда розетки устроены таким образом, чтобы обеспечить надежный и плотный контакт с выводами реле. Они выполнены из высококачественной латуни с покрытием, устойчивым к окислению, что гарантирует стабильную проводимость даже при длительной эксплуатации. Расположение винтовых клемм с фронтальной стороны позволяет удобно подключать провода в ограниченном пространстве. На корпусе розетки предусмотрено место под установку дополнительных модулей — например, RC-цепей или индикации, таких как Finder 99.02.0.230.09. Это позволяет реализовать встроенную защиту контактов реле от перенапряжений, а также обеспечивать визуальный контроль состояния срабатывания. Маркировка контактных точек выполнена чётко и контрастно, что облегчает монтаж и исключает ошибки при подключении. Также предусмотрены пазы под идентификационные метки, что упрощает идентификацию каналов в многоканальных системах.

Режимы эксплуатации и допустимые условия работы

Розетка Finder 94.04.9 SMA рассчитана на эксплуатацию в стандартных условиях промышленных объектов, электрощитовых, производственных и коммерческих зданий. Устройство устойчиво к температурным колебаниям и может использоваться как при отрицательных, так и при положительных температурах в пределах указанного диапазона. Режим работы статический — розетка не содержит подвижных элементов, за исключением зажимов и элементов крепления. Она выполняет функцию интерфейса между реле и монтажной системой, обеспечивая электрическую и механическую стабильность. В условиях повышенной вибрации (например, на транспортных объектах) рекомендуется использовать специальные фиксаторы реле или модели с фиксирующим зажимом, которые предотвращают смещение реле в розетке. Устойчивость к электрическим помехам обеспечивается через возможность подключения элементов защиты, встраиваемых в соответствующие пазы розетки.

Принцип работы и назначение

Принцип работы розетки Finder 94.04.9 SMA основывается на обеспечении безопасного и стабильного электрического контакта между реле и внешними цепями управления или нагрузки. При установке реле его ножки плотно входят в соответствующие контактные гнезда розетки, образуя электрическое соединение. Через винтовые зажимы осуществляется подключение входных и выходных проводников, передающих сигналы на катушку реле и от контактной группы реле к исполнительным механизмам. Таким образом, розетка выполняет функцию быстроразъемного модуля, позволяющего обслуживать реле без отсоединения проводки. Это упрощает монтаж, диагностику и техническое обслуживание. Дополнительное назначение розетки — обеспечение возможности модернизации цепи: пользователь может легко интегрировать модули индикации, защиты от перенапряжения или помех, тем самым расширяя функциональность без необходимости замены всей системы.

Преимущества розетки Finder 94.04.9 SMA

Ниже приведены основные достоинства устройства, обеспечивающие его популярность в промышленной сфере:

• Компактные размеры и удобный монтаж на DIN-рейку;
• Совместимость с множеством реле Finder, в том числе сериями 40.52, 40.61 и другими;
• Надежные винтовые зажимы с возможностью подключения проводов до 2.5 мм2;
• Высокая термостойкость и устойчивость к механическим нагрузкам;
• Поддержка модулей индикации и защиты (RC-цепь, варистор, диод);
• Возможность маркировки и идентификации цепей;
• Простота замены реле без отключения проводки;
• Соответствие международным стандартам безопасности и качества.

Таким образом, розетка Finder 94.04.9 SMA — это универсальное и технически продуманное решение для подключения промежуточных реле в системах автоматизации и управления. Благодаря своей конструкции, прочным материалам, удобству монтажа и широкому функционалу, данная розетка идеально подходит для использования в промышленности, на транспорте, в энергетике и других отраслях. Совместимость с аксессуарами и простота в эксплуатации делают её незаменимым элементом для построения гибкой и надёжной релейной системы.
