Удобство в каждом щелчке: выбирайте клемму WAGO 2273-202

Современные технологии монтажа электрических цепей требуют не только высокой надёжности, но и оперативности, безопасности и компактности. В этих условиях всё большую популярность приобретают компактные соединительные клеммы, обеспечивающие быстрое и безопасное подключение проводов. Одной из таких моделей является клемма WAGO 2273-202 — представитель семейства клемм серии 2273, специально разработанных для распределительных коробок. Это двухпроводная клемма, рассчитанная на монтаж в ограниченном пространстве и предназначенная для подключения одножильных проводов.

Технические характеристики

Клемма WAGO 2273-202 обладает следующими параметрами:

• Номинальное напряжение: 450 В;
• Номинальный ток: до 24 А;
• Количество подключаемых проводов: 2;
• Тип подключаемого провода: одножильный (жёсткий);
• Диапазон сечений проводов: от 0,5 до 2,5 мм2 (Cu, твёрдые);
• Максимально допустимое сечение подключаемых проводов: 2,5 мм2;
• Минимальное сечение: 0,5 мм2;
• Размеры клеммы (Д×Ш×В): приблизительно 10,1 × 17,5 × 6,5 мм;
• Тип зажима: пружинный (push-wire);
• Цвет корпуса: прозрачный с маркировкой и цветным элементом (красный) для отличия номинального сечения;
• Материал корпуса: термостойкий пластик, не поддерживающий горение;
• Температурный диапазон эксплуатации: от −35 C до +85 C.

Эти параметры делают клемму универсальным и безопасным решением для большинства бытовых и коммерческих распределительных узлов.

Преимущества использования клеммы WAGO 2273-202

Основные плюсы, которые делают клемму удобной и востребованной включают:

• Миниатюрность — занимает минимум места в распределительной коробке;
• Быстрота монтажа — не требуется инструментов и подготовки концов (помимо снятия изоляции);
• Безопасность — исключает короткие замыкания благодаря термостойкому корпусу;
• Надёжность соединения — пружинный механизм сохраняет контакт при вибрации;
• Универсальность — подходит для большинства стандартных одножильных проводов;
• Визуальный контроль — прозрачный корпус упрощает проверку монтажа;
• Цветовая кодировка — снижает риск неправильного подбора типа клеммы;
• Соответствие международным стандартам — допускается к применению в европейских электрических сетях.

Особенности конструкции и принцип действия

Клемма WAGO 2273-202 выполнена в компактном корпусе, изготовленном из термостойкого пластика, который устойчив к воздействию высоких температур, ультрафиолета и механических нагрузок. Прозрачный корпус позволяет визуально контролировать глубину ввода проводников, что исключает ошибки при монтаже. Основу механизма составляет встроенный пружинный зажим push-wire типа, обеспечивающий надёжный контакт без необходимости применения дополнительных инструментов. При вставке провода внутрь корпуса, его конец автоматически поджимается пружиной из нержавеющей стали, которая создаёт стабильное давление и исключает вероятность самопроизвольного ослабления контакта. Клемма предназначена для подключения двух проводов, каждый из которых вставляется в отдельное гнездо. Гнёзда расположены параллельно и имеют наклонные направляющие, что облегчает ввод провода. На корпусе нанесена маркировка с обозначением допустимых сечений, номинального напряжения и тока.Цветовая кодировка модели 2273-202 — красный элемент, обозначающий совместимость с проводами сечением от 0,5 до 2,5 мм2. Это помогает избежать путаницы при работе с различными типоразмерами клемм одной серии.

Принципы работы и режимы эксплуатации

Клемма WAGO 2273-202 функционирует на принципе автоматического поджима провода внутри пружинного механизма. При вставке проводника, он преодолевает усилие предварительно сжатой пружины, после чего фиксируется под стабильным давлением. Этот способ обеспечивает:

• Электрическую надёжность: пружина обеспечивает плотное прилегание проводника к токопроводящей поверхности, уменьшая контактное сопротивление.
• Устойчивость к вибрации: пружинный зажим не ослабляется при механических колебаниях.
• Отсутствие необходимости обслуживания: нет винтов, которые могли бы ослабиться со временем.

Клемма не предусматривает повторного извлечения и повторного подключения одного и того же проводника. Однако допускается однократное снятие, если применить соответствующие технические приёмы — например, лёгкое покачивание провода при вытягивании. Это не рекомендуется делать регулярно, так как каждый цикл уменьшает силу пружинного зажима. Режимы эксплуатации клеммы предполагают использование в стандартных сетях переменного тока 220–230 В, частотой 50 Гц. Допустимая нагрузка по току до 24 А делает её пригодной для подключения осветительных линий, розеточных групп и маломощной бытовой техники. Важно учитывать условия вентиляции в распределительной коробке, чтобы избежать перегрева при высоких нагрузках.

Области применения

Клемма WAGO 2273-202 широко используется в следующих направлениях:

• Монтаж осветительных систем в жилых и коммерческих зданиях;
• Соединение проводов в распределительных коробках;
• Ремонт и реконструкция электропроводки без пайки и винтовых соединений;
• Быстрый монтаж в строительстве и отделочных работах;
• Подключение розеток, выключателей и распределительных узлов;
• Сборка электропанелей, если требуется компактность;
• Применение в местах с ограниченным пространством и сложным доступом.

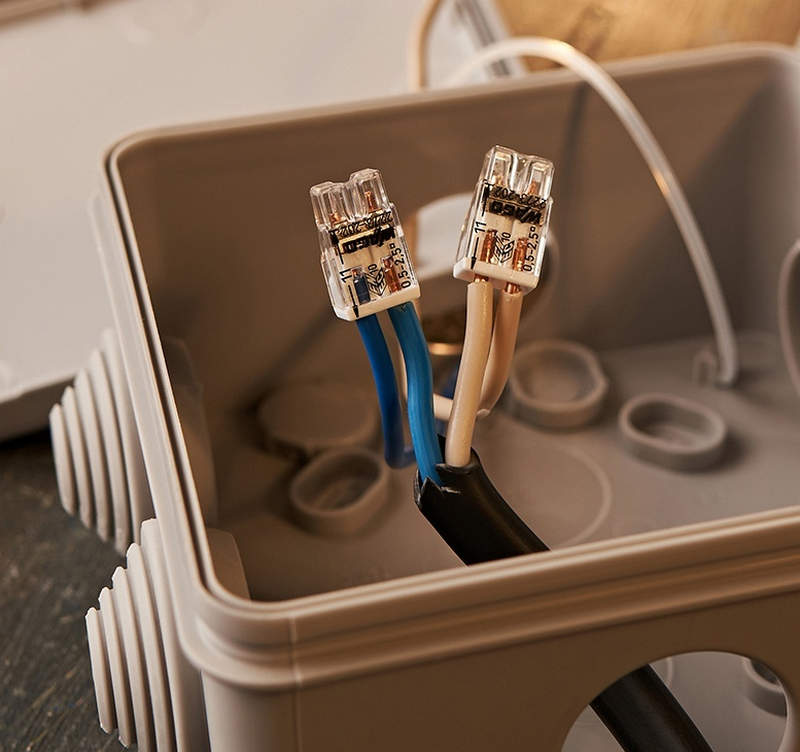

Благодаря компактным размерам, клемма легко помещается в стандартные установочные коробки, даже если в них присутствует несколько подключений. Это особенно важно при монтаже в старом жилом фонде или в условиях высокой плотности оборудования.

В целом, клемма WAGO 2273-202 представляет собой надёжное, компактное и простое в использовании соединительное устройство, идеально подходящее для быстрого монтажа в распределительных коробках. Её конструкция и принципы работы соответствуют современным требованиям к безопасности и эффективности электромонтажа. Надёжный пружинный механизм, удобство применения и возможность визуального контроля делают её оптимальным решением как для профессиональных электриков, так и для бытового использования.
