Удобство монтажа и прочный контакт: преимущества WAGO 3×2.5

Электромонтажные работы требуют высокой точности, надежности и соблюдения стандартов безопасности. Одним из важнейших элементов в этой области выступают клеммные соединители, позволяющие быстро, удобно и безопасно соединять провода. Среди большого ассортимента клеммников особое место занимает клемма WAGO 3×2.5, предназначенная для соединения трёх проводов сечением до 2,5 мм2. Данная клемма широко используется как в частном, так и в промышленном строительстве, в щитовых сборках, в системах освещения и автоматизации.

Технические характеристики

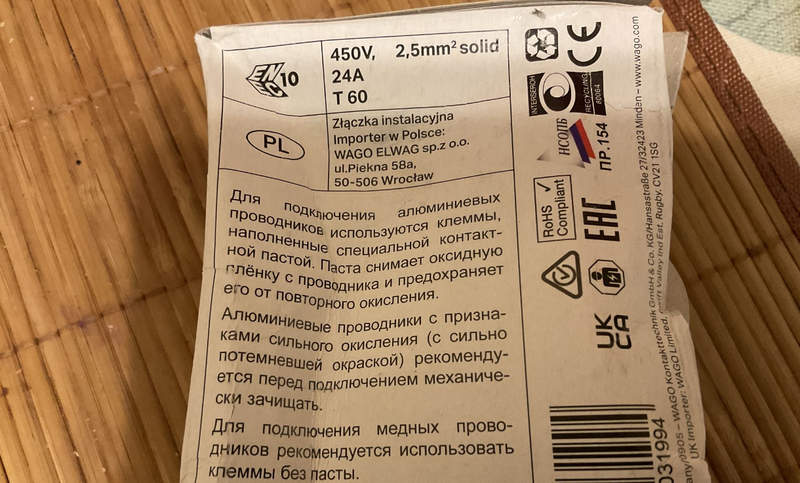

Клемма WAGO 3×2.5 — это компактное устройство, рассчитанное на соединение трёх жил. Ниже приведены основные технические параметры данной клеммы:

• Номинальный ток: 24 А;
• Номинальное напряжение: до 450 В;
• Количество соединяемых проводов: 3;
• Сечение проводов: от 0,08 до 2,5 мм2 (многожильный, гибкий), от 0,2 до 4 мм2 (одножильный);
• Тип присоединения: пружинный (Push-in CAGE CLAMP или рычажковый в зависимости от модификации);
• Температурный диапазон эксплуатации: от -35 до +85 C;
• Степень защиты корпуса: IP20 (внутреннее применение);
• Материал контактной части: электролитическая медь с гальваническим покрытием;
• Материал корпуса: нейлон (PA66), самозатухающий, устойчивый к воздействию ультрафиолетового излучения и химикатов;
• Класс горючести: UL94 V-0.

Эти параметры обеспечивают надёжную эксплуатацию клеммы в различных климатических условиях и при высоких нагрузках.

Преимущества клеммы WAGO 3×2.5

Ниже выделим ключевые достоинства данной клеммы:

• Простота монтажа — не требует инструмента при использовании рычажкового механизма или Push-in технологии.
• Компактность — занимает минимум места в распределительных коробках и щитах.
• Надежный контакт — пружинный зажим не ослабевает со временем и устойчив к вибрациям.
• Универсальность — подходит для одножильных и многожильных проводов.
• Безопасность — изолированный корпус предотвращает случайные короткие замыкания.
• Повторное использование — возможно многократное подключение и отключение проводов без потери качества зажима.
• Соответствие стандартам — изготовлена в соответствии с международными и европейскими нормами безопасности.

Конструкция и принцип действия

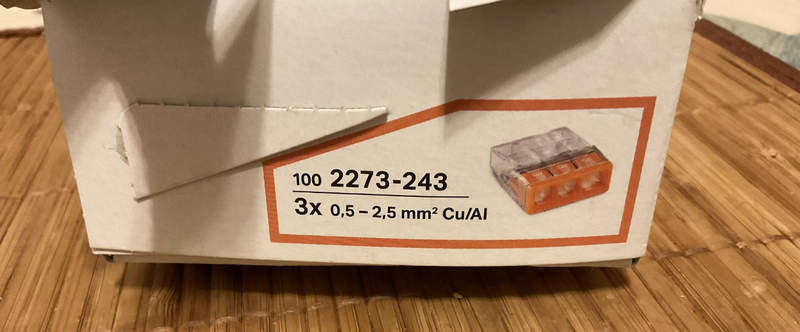

Клемма WAGO 3×2.5 представляет собой корпус с тремя независимыми ячейками для подключения проводников. Каждая ячейка снабжена своим собственным контактным зажимом. В зависимости от конкретной серии (например, 221, 222, 2273 и др.), механизм может быть реализован в виде рычажка (для многократных соединений и отключений) или в виде вставного механизма Push-in, при котором провод вставляется напрямую без использования инструментов. В рычажковых клеммах, таких как серия WAGO 221, зажимной контакт отводится рычажком, позволяя вставить провод без усилий, после чего рычаг возвращается в исходное положение, надежно прижимая провод. Это особенно удобно при монтаже в ограниченном пространстве или при необходимости частых переустановок.

В вставных клеммах без рычажков, таких как серия 2273, применён внутренний подпружиненный зажим. Провод вставляется до упора, автоматически прижимаясь к контактной шине. Это ускоряет процесс монтажа и минимизирует вероятность ослабления контакта. Особенностью конструкции является разделение каждой клеммы на независимые каналы, благодаря чему исключается электрическое соединение между ними. Это обеспечивает высокую электрическую безопасность. Контактный зажим выполнен из упругой пружинной стали или меди с антикоррозионным покрытием, что повышает долговечность и устойчивость к окислению. Такой тип соединения исключает необходимость затягивания винтов и предотвращает ослабление контакта из-за вибраций или тепловых расширений.

Режимы и особенности работы

Работа клеммы WAGO 3×2.5 основана на принципе пружинного зажима, который создаёт устойчивое и долговечное контактное соединение между токопроводящими жилами. Благодаря точному расчету пружинного давления, клемма способна компенсировать температурные расширения жил и вибрации без ухудшения качества контакта. При включении клеммы в электрическую цепь, ток проходит через контактную пластину, которая прижата к проводнику с определённой силой. Сопротивление контакта минимально, что снижает вероятность нагрева и энергетических потерь. Даже при работе на максимальном токе в 24 А тепловые характеристики остаются в пределах допустимых значений, при условии правильного выбора сечения проводов. Допустимо как одножильное, так и многожильное подключение. В случае многожильных гибких кабелей рекомендуется использование наконечников (например, типа НШВИ), особенно в клеммах без рычагов, для улучшения контактного качества и предотвращения распушивания жил. Клемма устойчива к воздействию повышенной влажности и агрессивных сред (в пределах IP20), однако не предназначена для эксплуатации на открытом воздухе без дополнительной защиты. При необходимости её можно установить в распределительную коробку или на DIN-рейку (с помощью адаптера).

Области применения

Благодаря универсальности и простоте эксплуатации, клемма WAGO 3×2.5 применяется в самых разных отраслях. Ниже приведены основные направления использования:

• В распределительных щитах и коммутационных коробках;
• В бытовых и коммерческих электропроводках (соединение осветительных групп, розеток, выключателей);
• В автоматизированных системах управления, где требуется быстрый демонтаж и замена линий;
• В системах отопления и вентиляции;
• На объектах строительства, где важна скорость монтажа и высокая надёжность контактов;
• В сборке модульных устройств и прототипов;
• В электрических шкафах и пультах управления.

Таким образом, клемма WAGO 3×2.5 представляет собой современное решение для быстрого и безопасного соединения проводов в электрических системах. Её конструкция, основанная на пружинной технологии, обеспечивает устойчивый контакт, компактность и высокую надёжность на протяжении всего срока службы. Благодаря универсальности и простоте использования, данная клемма получила широкое распространение как в бытовом, так и в промышленном сегменте. Правильный выбор и монтаж клеммного соединителя WAGO 3×2.5 позволяет существенно сократить время электромонтажных работ и повысить эксплуатационную безопасность всей системы.
