Удобство и безопасность соединения с клеммой WAGO 412
Современные технологии монтажа электрических цепей требуют от компонентов не только надёжности, но и удобства в эксплуатации. На первый план выходит быстрота соединения, компактность, долговечность и высокая электрическая безопасность. В связи с этим клеммники от компании WAGO приобрели широкую популярность в различных отраслях. В частности, модель WAGO 412 представляет собой двухпроводный клеммник из серии компактных соединителей с защелкивающимся механизмом на рычажке. Устройство отличается универсальностью, удобством установки и техническими параметрами, позволяющими использовать его в различных условиях.
Конструктивные особенности устройства

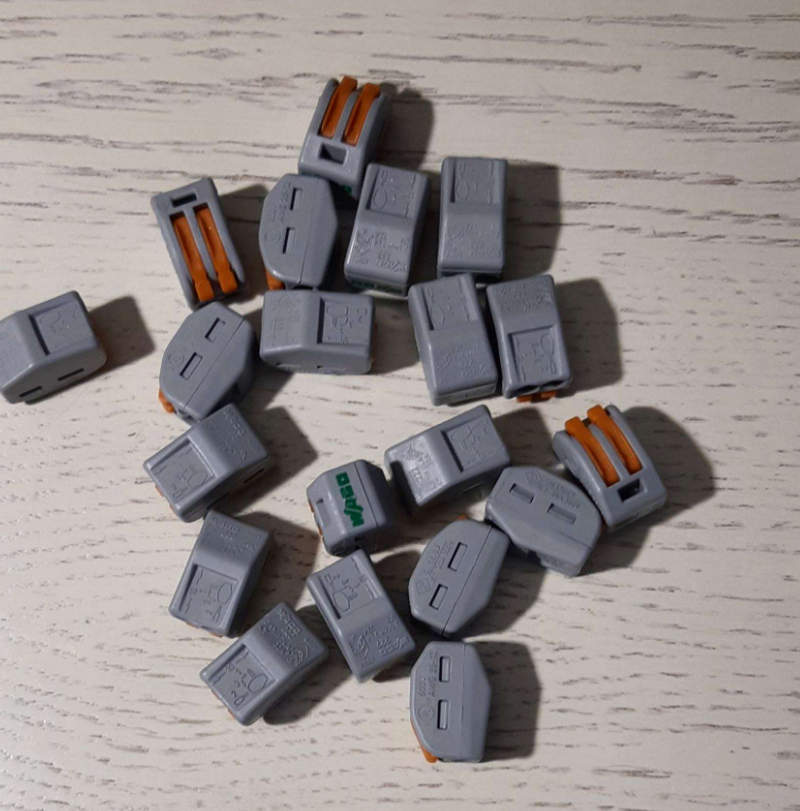

WAGO 412 выполнен в компактном пластиковом корпусе, устойчивом к механическим повреждениям и воздействию высоких температур. Его конструкция основана на использовании запатентованного механизма CAGE CLAMP, реализующего пружинный зажим провода при помощи рычажного привода. Внутри корпуса расположена контактная пластина, подпружиненная зажимом. При поднятии рычага зажим открывается, позволяя вставить провод. После опускания рычага пружина автоматически прижимает провод к токопроводящему элементу, обеспечивая надёжный электрический контакт и механическую фиксацию. Каждое посадочное гнездо рассчитано на один проводник, при этом допустимо подключение как одножильных, так и многожильных кабелей. Контактная поверхность выполнена из меди с антикоррозийным покрытием, что обеспечивает низкое переходное сопротивление и стабильную проводимость в течение всего срока службы устройства.
Принципы и режимы эксплуатации
Работа WAGO 412 основана на действии пружинного зажима, обеспечивающего прочный контакт без необходимости применения инструмента. После поднятия рычага внутренний пружинный элемент ослабляет давление, давая возможность установить проводник. Когда рычаг опускается обратно, пружина возвращается в исходное положение, обеспечивая плотное прижатие проводника к контактной пластине. Преимущество данного принципа заключается в равномерности давления по всей площади контакта, устойчивости к вибрациям, отсутствию ослабления соединения со временем. Кроме того, благодаря отсутствию винтов и подвижных контактов устройство устойчиво к тепловому расширению и не требует обслуживания.
WAGO 412 предназначен для эксплуатации в следующих условиях:
- Нормальный режим — установка в распределительных коробках, на монтажных панелях, внутри шкафов и щитов. Применяется для соединения проводов внутри осветительных, силовых или управляющих цепей.
- Повышенные токовые нагрузки — допустимы кратковременные перегрузки до 1,25 от номинального тока без нарушения функциональности. Благодаря надёжному контакту не происходит нагрева в точке соединения.
- Повышенная вибрация — благодаря пружинному зажиму соединение сохраняет стабильность даже в условиях вибрации, что делает устройство применимым в мобильных установках, транспорте и промышленном оборудовании.
- Повышенные температуры — конструкция допускает эксплуатацию при температурах до +85 C, включая электроплиты, системы отопления, технологические установки.
- Многократное использование — рычажный механизм позволяет производить многократные подключения и отключения без утраты зажимного усилия и надёжности соединения.
Преимущества рычажкового соединения
Применение рычага вместо традиционного винтового зажима позволяет производить подключение быстро, без инструмента и риска повреждения проводника. Особенно это актуально при использовании многожильных гибких кабелей, которые часто деформируются при затяжке винтов. Кроме того, рычажный механизм обеспечивает визуальный контроль: поднятый рычаг свидетельствует об отсутствии подключения, а опущенный – о наличии соединения. WAGO 412 имеет высокий уровень электрической и механической безопасности. Корпус выполнен из самозатухающего материала, устойчивого к высоким температурам и случайному короткому замыканию. При подключении исключена возможность касания токоведущих частей, что соответствует классу защиты IP20. Устройство прошло испытания на долговечность, виброустойчивость и устойчивость к агрессивной среде. Также важно отметить, что зажим не повреждает жилу провода, что особенно ценно в случаях, когда предполагается временное соединение или демонтаж.
Преимущества WAGO 412
Вот основные преимущества этого устройства:
- Надежность и безопасность — качественные материалы и конструкция обеспечивают стабильное соединение и защиту от коротких замыканий.
- Простота монтажа — удобные зажимы и маркировка облегчают быстрое и правильное подключение.
- Компактность — небольшой размер позволяет экономить пространство в распределительных щитах.
- Возможность многократного подключения — обеспечивает удобство при обслуживании и изменениях в системе.
- Стандартизация — соответствует международным стандартам, что гарантирует качество и совместимость.
- Высокая токовая нагрузка — обеспечивает надежное питание при значительных нагрузках.
- Гибкость — подходит для различных применений, таких как автоматизация, освещение, силовые цепи.
Таким образом, клеммник WAGO 412 является отличным решением для быстрого и надёжного соединения проводов в различных условиях. Его универсальность, удобство установки и высокая надёжность делают его незаменимым компонентом в системах электроснабжения, освещения и автоматизации. Благодаря технологии рычажкового зажима обеспечивается стабильный контакт, удобство монтажа и повторного использования.
