Удобство и безопасность монтажа с клеммами WAGO
Соединительные клеммы WAGO являются неотъемлемой частью современной электротехнической инфраструктуры. Эти компактные и универсальные устройства служат для быстрого, безопасного и долговечного соединения проводов без применения пайки или винтовых соединений. Компания WAGO, один из лидеров в области производства клеммных соединений, разработала множество линеек, отличающихся по конструкции, размеру, токовой нагрузке и методам подключения, что делает их востребованными как в бытовых, так и в промышленных условиях.
Технические характеристики
Ниже представлены типовые технические параметры, актуальные для большинства моделей соединительных клемм WAGO:
- Номинальное напряжение: 250–450 В;
- Номинальный ток: от 24 до 41 А в зависимости от серии;
- Сечение подключаемых проводов: от 0,08 мм2 до 6 мм2;
- Типы поддерживаемых проводов: одножильные, многожильные, гибкие с наконечниками или без них;
- Температурный диапазон эксплуатации: от –40 до +85 C (в некоторых сериях до +105 C);
- Изоляционный материал корпуса: полиамид (PA66), устойчив к нагреву и воспламенению;
- Степень защиты: IP20 при открытом доступе, IP40 и выше в закрытом распределительном шкафу.
Принцип работы и конструкция

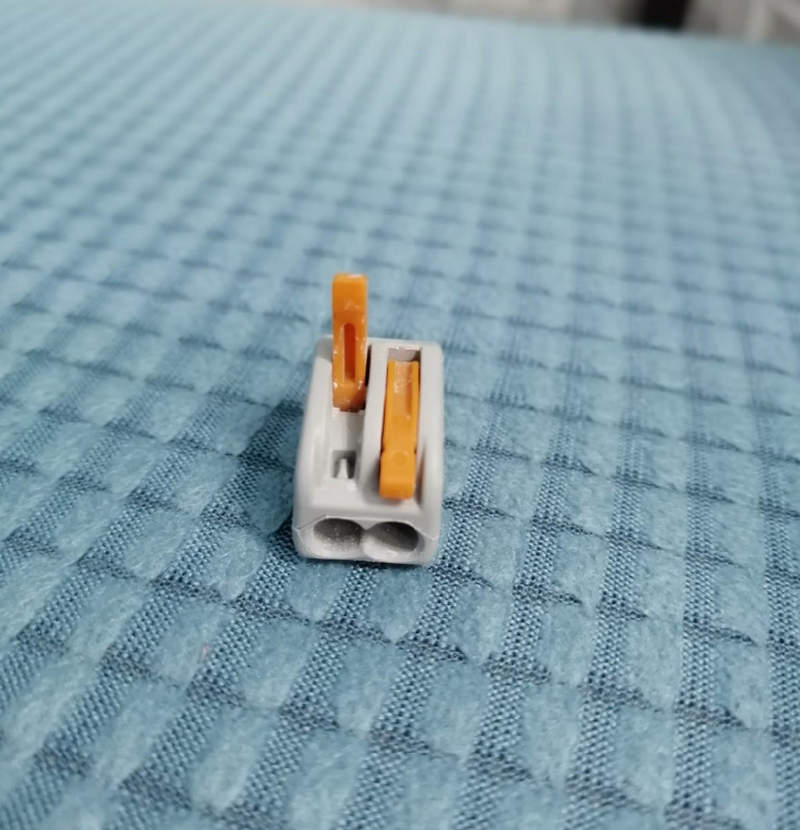

Клемма WAGO состоит из корпуса из термостойкого диэлектрического материала, внутри которого расположены зажимные элементы и контактные пластины. Основной принцип соединения основан на использовании технологии пружинного зажима (в различных исполнениях: CAGE CLAMP, PUSH WIRE, LEVER). Такая конструкция позволяет обеспечить надёжный контакт без повреждения проводника и без необходимости использовать инструмент (в случае моделей с рычагом). Работа пружинного зажима заключается в следующем: при вводе проводника (либо после поднятия и опускания рычага, либо при продавливании провода внутрь клеммы) упругая стальная пластина прижимает жилу к токопроводящему элементу с заданной силой. Это обеспечивает устойчивый контакт с низким переходным сопротивлением. Благодаря самокомпенсации усилия зажима, соединение остаётся стабильным даже при вибрациях, температурных расширениях и усадке проводов. В случае серии с рычагами (например, WAGO 221), рычаг выполняет функцию управления зажимом. Пользователь поднимает рычаг, вводит провод, затем опускает рычаг, тем самым фиксируя контакт. Это значительно упрощает процесс монтажа, особенно в условиях ограниченного пространства или при работе с многожильными гибкими проводами.
Клеммы WAGO допускают как постоянную, так и переменную эксплуатацию в различных электрических цепях. Они могут применяться как в цепях освещения и автоматизации, так и в распределительных шкафах, системах безопасности и на монтажных платформах. Особое внимание стоит уделить правильному выбору номинального тока и сечения проводника для предотвращения перегрева клеммы в длительном режиме работы. Также важна степень нагрузки, режим коммутации и частота переключений (если клемма используется в устройствах с частыми циклами подключения/отключения). Устойчивость к вибрациям и нагреву делает такие соединения пригодными для установки в промышленной среде, на объектах с повышенной температурой окружающей среды, в системах управления двигателями и насосами.
Преимущества соединительных клемм WAGO
Ключевыми достоинствами данных соединений являются:
- Универсальность. Поддерживают как одножильные, так и многожильные провода, включая гибкие жилы с и без наконечников.
- Надёжность. Пружинный зажим обеспечивает постоянное контактное давление, что исключает ослабление соединения со временем.
- Простота и скорость монтажа. Не требуется инструмент, пайка или зачистка специальной формы — особенно в моделях с рычажком.
- Компактность. Малые габариты позволяют экономить пространство в распределительных коробках и щитках.
- Безопасность. Диэлектрический корпус устойчив к механическим повреждениям и нагреву. Уровень защиты IP20 предотвращает случайный контакт с токопроводящими частями.
- Повторное использование. Клеммы WAGO рассчитаны на многократные циклы подключения/отключения, особенно модели с рычажком.

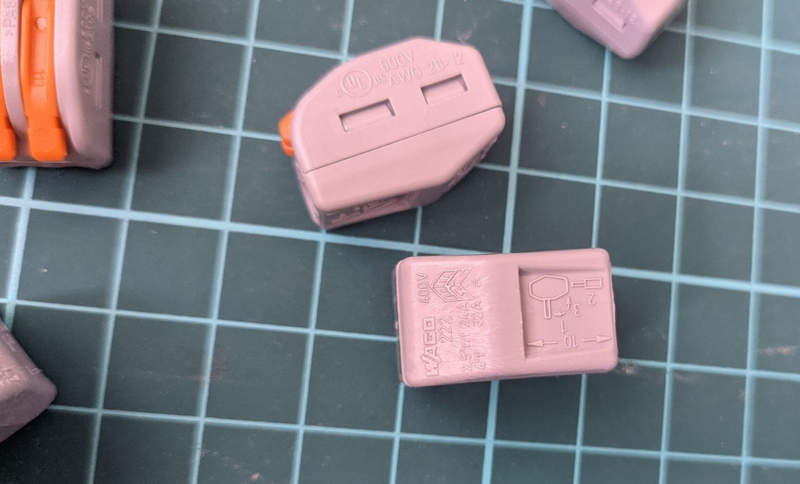

- Маркировка. На корпусах большинства моделей нанесена маркировка с указанием сечения, полярности и допустимого тока, что облегчает монтаж и контроль.
- Прозрачный корпус (в отдельных сериях). Позволяет визуально контролировать правильность ввода проводника в клемму.
Типовые серии и их отличия
Для общего представления можно условно разделить клеммы WAGO на три категории в зависимости от конструкции:
- Серия PUSH WIRE(например, 773). Одноразовое подключение одножильных проводов путём продавливания внутрь. Просты и дешевы, но менее универсальны.
- Серия CAGE CLAMP(например, 280, 2002). Промышленные модели с пружинной фиксацией, требуют отвертки для подключения. Используются в DIN-рейках и промышленных распределительных щитах.
- Серия с рычагом (например, 221, 222). Универсальные и самые популярные в бытовом и промышленном монтаже. Позволяют подключать гибкие провода и многократно менять схему без утери надёжности соединения.
Применение соединительных клемм WAGO
Клеммы WAGO активно применяются в самых разных областях. Ниже перечислены основные направления:
- Электромонтаж в жилых зданиях (розетки, выключатели, распределительные коробки);
- Монтаж осветительных систем (люстры, точечные светильники, трековые системы);
- Щитовые сборки (распределительные шкафы, УЗО, автоматы);
- Автоматизация и ПЛК (ввод/вывод сигналов, коммутация датчиков и исполнительных устройств);
- Сборка шкафов управления (насосные станции, вентиляционные установки, системы ОВК);
- Промышленные электросети (цеха, производственные участки, лаборатории);
- Монтаж на DIN-рейку в распределительных и управляющих шкафах;
- Подключение силовых и сигнальных линий;
- Мобильные электропункты, временные схемы и демонтажируемые соединения.
Таким образом, соединительные клеммы WAGO представляют собой современное решение для надёжного, компактного и удобного соединения проводников. Благодаря использованию технологии пружинного зажима они обеспечивают стабильный контакт в течение длительного времени, просты в монтаже и обслуживании. Их применение охватывает широкий спектр задач — от бытового электромонтажа до промышленной автоматизации. Надёжность, универсальность, многоразовость и безопасность делают эти клеммы стандартом качества в современной электротехнике.
