Удобные разветвительные клеммы WAGO для профессиональных электросистем
В современной электротехнике и автоматике высоко ценятся решения, обеспечивающие простоту монтажа, надёжность соединений и безопасность эксплуатации. Разветвительные клеммы WAGO представляют собой один из наиболее эффективных и удобных способов организации электрических соединений в распределительных коробках, щитах и других элементах низковольтных систем. Благодаря инновационным технологиям и безвинтовому принципу подключения, эти клеммы позволяют упростить процесс соединения нескольких проводников, обеспечивая стабильный контакт без необходимости использования инструмента.
Технические характеристики разветвительных клемм WAGO
Разветвительные клеммы WAGO выпускаются в разных вариантах исполнения и конфигурациях, соответствующих различным техническим требованиям. Ниже приведены обобщённые технические параметры, характерные для большинства моделей:
- Номинальное напряжение: 250–450 В;
- Номинальный ток: 24–41 А (в зависимости от сечения провода и модели);
- Диапазон допустимых сечений провода: от 0,08 до 6 мм2;
- Максимальное количество подключаемых проводников: от 2 до 8;
- Тип провода: одножильные, многожильные, гибкие (с наконечниками или без);
- Материал корпуса: поликарбонат, полиамид (самозатухающий, негорючий);
- Диапазон рабочих температур: от −40 C до +105 C;
- Соответствие стандартам: IEC 60998, UL, EN;
- Способ крепления: свободное размещение в коробке либо монтаж на DIN-рейку (для некоторых серий);
- Способ маркировки: цветовая индикация, маркировочные таблички, надписи на корпусе.

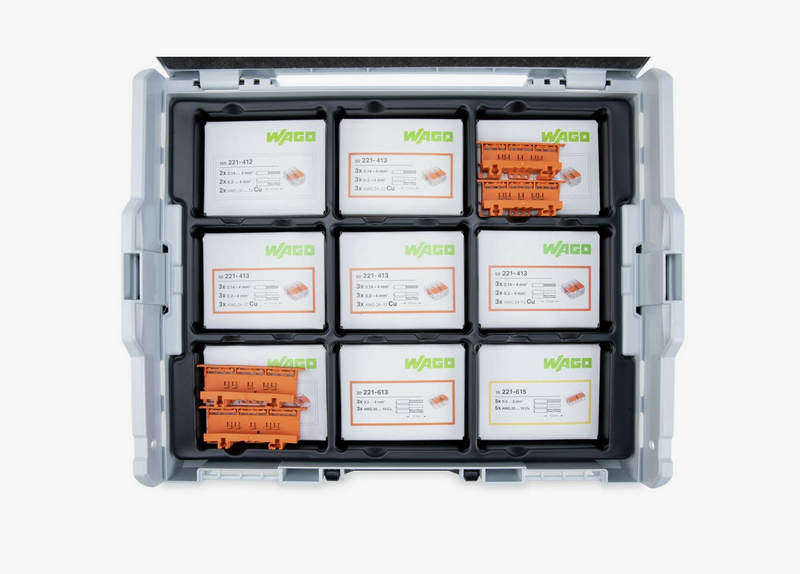

Эти параметры варьируются в зависимости от конкретной серии, например, компактные модели с индексом 221, классические 773 или распределительные блоки типа 200X.
Особенности конструкции и принцип действия
Конструкция разветвительных клемм WAGO базируется на технологии безвинтового зажима с применением металлической пружины, которая обеспечивает стабильное усилие прижима проводника к токоведущей шине. Это решение гарантирует надёжный контакт даже при вибрациях и перепадах температуры. Основными элементами конструкции являются:
- Корпус. Изготавливается из прочного диэлектрического материала, устойчивого к нагреву, механическим нагрузкам и воздействию УФ-излучения. Имеет прозрачные зоны или полностью прозрачную крышку для визуального контроля контакта.
- Пружинный зажим. Металлический элемент, обеспечивающий прижим провода к токопроводящей шине. Изготавливается из легированной стали с антикоррозийным покрытием.
- Токопроводящая шина. Медь с никелированием или оловянным покрытием, гарантирующая минимальное сопротивление контакта и стабильную проводимость.
- Контактные гнёзда. Входные отверстия для ввода проводов, оборудованные упругим механизмом удержания. В моделях с рычагом – возможность многократного открытия и закрытия канала без износа пружины.
- Механизм рычажного или пружинного открывания. В новых сериях реализован рычаг, который откидывается для ввода провода, после чего возвращается в исходное положение, зажимая контакт.
Принцип работы разветвительной клеммы заключается в том, что при вставке провода в гнездо (или при открытом рычаге) пружина ослабляется, а затем сжимает провод с оптимальным усилием. За счёт этого создаётся прочный электрический и механический контакт. Распределительные клеммы имеют одну или несколько общих шин, к которым параллельно подключаются отдельные провода, обеспечивая равномерное распределение сигнала или напряжения на все точки.
Режимы работы и особенности эксплуатации
Разветвительные клеммы WAGO рассчитаны на работу в сетях переменного и постоянного тока с номинальным напряжением до 450 В и токами до 41 А. В зависимости от модели, они поддерживают следующие режимы:
- Работа в распределительных коробках. Клеммы применяются для разветвления питающих линий на группы потребителей. Пример: распределение освещения на несколько комнат.
- Режим шунтирования. Некоторые модели допускают параллельное соединение цепей с общей точкой питания, что используется, например, при монтаже датчиков или управляющих модулей.
- Режим коммутации в щитах. Клеммы используются на входе или выходе автоматов для разводки проводов внутри электрощита.
- Работа в агрессивной среде. Клеммы выдерживают повышенные температуры, влажность, вибрацию, что допускает их использование в промышленности и на транспорте.
- Подключение гибких и одножильных проводов. Универсальность механизма зажима позволяет надёжно удерживать провода разных типов, включая многожильные кабели в оплётке.
- Работа в условиях обслуживания. Модели с рычагами допускают многократное подключение и отключение проводов, что удобно при наладке и сервисе.
Пользователь при этом не нуждается в отвёртке или других инструментах: подключение и отключение провода занимает считанные секунды.
Области применения
Разветвительные клеммы WAGO нашли широкое применение в самых разных отраслях. Ниже рассмотрим ключевые области их использования:
- Бытовые электрические установки;
- Монтаж осветительных сетей;
- Автоматизация зданий (умный дом);
- Щитовое оборудование и распределительные шкафы;
- Промышленная автоматизация;
- Сборка распределительных коробок;
- Сигнальные и управляющие цепи;
- Системы видеонаблюдения и сигнализации;
- Машиностроение и приборостроение;
- Железнодорожный и морской транспорт;
- Сельское хозяйство и теплицы;
- Медицинское и лабораторное оборудование.
Эта универсальность обусловлена как компактностью, так и высоким уровнем безопасности, а также лёгкостью установки.
Преимущества и возможности клемм WAGO
Разветвительные клеммы WAGO выделяются рядом конкурентных преимуществ. Ниже перечислены ключевые из них:
- Надёжность соединения без использования винтов;
- Простота и скорость монтажа;
- Поддержка разных типов проводов;
- Безопасность в эксплуатации;
- Прозрачный корпус для визуального контроля;
- Компактные размеры;
- Многоразовое использование (модели с рычагом);
- Широкий диапазон рабочих температур;
- Высокое качество материалов;
- Соответствие международным стандартам.
Эти качества делают продукцию WAGO эталоном в сфере электрических соединений.
Таким образом, разветвительные клеммы WAGO представляют собой инновационное решение для соединения и разветвления проводников в низковольтных системах. Их конструкция, основанная на пружинном зажиме, позволяет обеспечить безопасный и стабильный контакт без необходимости в инструментах. Благодаря разнообразию моделей, клеммы подходят для монтажа в самых разных условиях – от бытовых распределительных коробок до промышленных щитов. Простота установки, надёжность и соответствие современным стандартам делают клеммы WAGO незаменимым элементом при проектировании и обслуживании электрических сетей.
