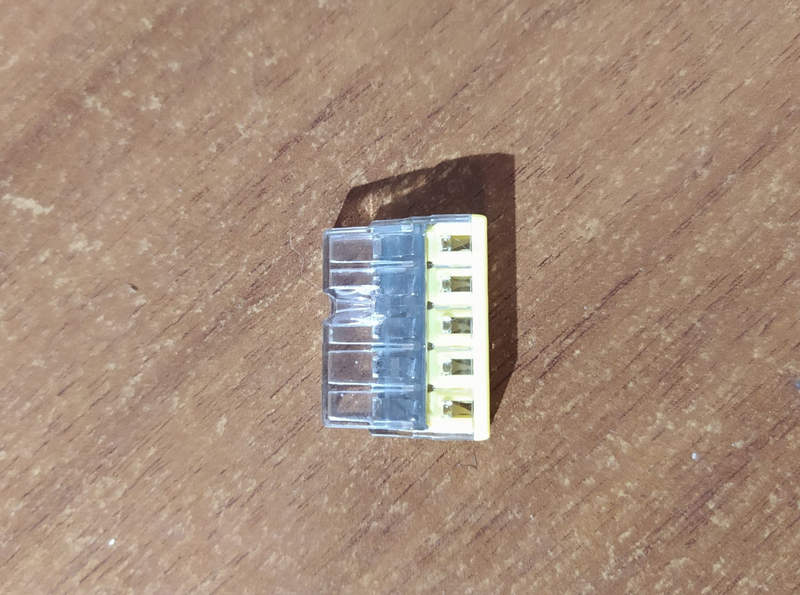

Удобные и компактные WAGO 0.5–2.5 для стабильного контакта

В системах электромонтажа и распределения электроэнергии одной из ключевых задач остаётся надёжное, безопасное и удобное соединение проводников. Компания WAGO, являющаяся признанным лидером в области электротехнических соединительных технологий, предлагает широкий спектр клемм, рассчитанных на различные задачи. Одним из универсальных решений являются клеммы WAGO, рассчитанные на сечение проводов от 0,5 до 2,5 мм2. Такие клеммы востребованы в бытовом, промышленном и коммерческом электромонтаже, обеспечивая быстрый, безвинтовой, долговечный контакт без необходимости применения специального инструмента.

Технические характеристики

Параметры компонентов включают в себя:

• Сечение подключаемых проводов: 0,5–2,5 мм2 (одножильные, многожильные, гибкие с лужёным наконечником и без)
• Номинальное напряжение: до 450 В переменного тока (в зависимости от модели);
• Номинальный ток: 24–32 А (в зависимости от типа клеммы и провода);
• Рабочая температура: от –35 до +85 C;
• Диэлектрическая прочность: 4 кВ;
• Количество подключаемых проводов: от 1 до 5 (по числу гнёзд в корпусе);
• Материал контактных элементов: электротехническая медь с антикоррозийным покрытием (лужение, никелирование);
• Материал корпуса: поликарбонат или полиамид, стойкий к УФ-излучению, горению и старению;
• Тип крепления проводов: пружинный зажим (Push-in CAGE CLAMP или рычажковая система);
• Способ монтажа: в свободном подвесе, в распределительных коробках, на монтажных платформах, на DIN-рейке (для определённых моделей);
• Защита от случайного выдергивания: имеется, благодаря упругости пружинной стали;
• Соответствие стандартам: IEC 60998, IEC 60947, DIN EN 60947-7-1, VDE.

Принцип работы и режимы использования

Клеммы WAGO, рассчитанные на сечение проводов от 0,5 до 2,5 мм2, функционируют по принципу пружинного зажима. Он обеспечивает надёжный контакт без необходимости применения винтов и отверток. В зависимости от модификации соединителя, зажим может быть выполнен в виде классической пружины, активируемой нажатием (Push-in CAGE CLAMP), либо с использованием удобного рычажка, который позволяет вручную открыть или закрыть контакт. В варианте Push-in пользователь просто вставляет провод в отверстие, где он автоматически фиксируется прижимной пластиной. Благодаря точному расчёту упругости стали и распределению усилия, достигается высокая стабильность соединения на протяжении десятилетий эксплуатации. Этот тип особенно подходит для одножильных или лужёных многожильных проводов. Во втором варианте — с рычажковым механизмом — пользователь сначала поднимает рычаг, вставляет провод, после чего опускает рычаг, тем самым замыкая контакт. Эта конструкция универсальна и особенно удобна при монтаже гибких многожильных проводов без наконечника. Клеммы можно использовать как в обычных распределительных коробках, так и в условиях ограниченного пространства, при частом демонтаже, переподключении или необходимости визуального контроля соединений. Они рассчитаны на многократные циклы подключения/отключения, устойчивы к вибрациям и не требуют технического обслуживания. В качестве режимов работы можно выделить следующие:

• Постоянное соединение силовых и сигнальных цепей.
• Временное или монтажное соединение в процессе настройки оборудования.
• Многоразовое использование при сервисных работах.
• Подключение алюминиевых и медных проводников (с соответствующей подготовкой).
• Работа в условиях переменного климата, повышенной влажности, пыли и вибраций.
• Использование в цепях с разной нагрузкой и разной частотой (в т. ч. импульсные цепи и автоматика).

Особенности конструкции

Конструктивные решения клемм WAGO для диапазона 0,5–2,5 мм2 разрабатывались с приоритетом на безопасность, удобство и надёжность. Главной инновацией стала реализация пружинного зажима, исключающего эффект ослабления контакта со временем. Все элементы конструкции проходят антикоррозийную обработку и выдерживают значительные термические и механические нагрузки. Пружинный контакт изготовлен из легированной стали с высокой упругостью, что обеспечивает стабильное усилие прижатия проводника к токопроводящей шине. Контактная площадка выполнена из лужёной меди, обеспечивающей низкое переходное сопротивление.

Корпус соединителя имеет прозрачные участки или полностью прозрачную оболочку, что позволяет визуально контролировать качество и глубину ввода провода. Отверстия для тестера (если предусмотрены) дают возможность проводить измерения тока и напряжения, не нарушая соединения. На корпусе наносятся маркировки, указывающие тип, токовую нагрузку, максимально допустимое сечение, сторону подключения. Модели с рычагами выполнены с усиленной механикой: рычаги не ломаются при частом использовании, имеют эргономичную форму и высокую стойкость к изгибу. Они окрашены в разные цвета, что облегчает визуальное определение контактов и упрощает работу при многопроводном монтаже. Дополнительная особенность — наличие боковых направляющих и пазов, позволяющих комбинировать клеммы в модули или устанавливать их на специальные держатели. Это особенно удобно при сборке щитового оборудования.

Области применения

Клеммы WAGO на сечение 0,5–2,5 мм2 используются в широком спектре задач, таких как:

• Электромонтаж в жилых зданиях;
• Монтаж осветительных систем;
• Соединение распределительных коробок;
• Установка выключателей и розеток;
• Промышленная автоматизация;
• Автоматика вентиляции, отопления и кондиционирования;
• Щитовое оборудование и вводно-распределительные устройства;
• Энергетическое и телекоммуникационное оборудование;
• Подключение бытовых и офисных приборов;
• Сборка мобильных стендов и временных систем освещения.

Таким образом, клеммы WAGO, предназначенные для соединения проводов сечением от 0,5 до 2,5 мм2, представляют собой современное решение, ориентированное на удобство, безопасность и долговечность. Их применение позволяет сократить время монтажа, повысить надёжность соединений и упростить обслуживание электрических сетей. Благодаря конструктивной продуманности и высокому качеству материалов, эти клеммы уверенно занимают ведущие позиции на рынке электротехнической продукции и становятся стандартом при проведении электромонтажных работ в различных сферах.
