Удобная стандартная розетка для реле — модель 92.03

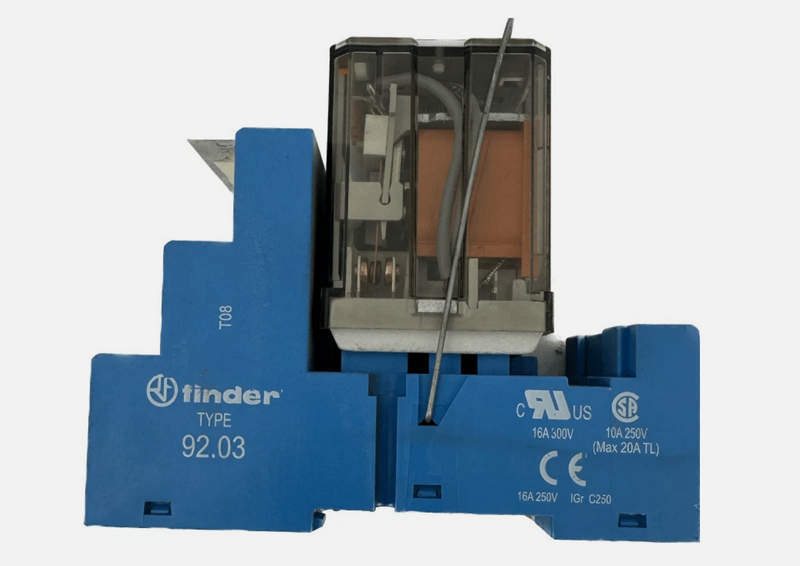

Розетка Finder 92.03 представляет собой важный элемент монтажной базы для установки промежуточных и универсальных реле серий 34 и 44. Она обеспечивает удобное подключение, высокую надёжность и упрощённый монтаж/демонтаж релейных компонентов в системах автоматизации, управления и защиты. Благодаря стандартной конструкции и поддержке широкого спектра реле, данное устройство получило широкое распространение в промышленной и бытовой электронике.

Технические характеристики

Рассмотрим основные параметры розетки Finder 92.03:

• Тип: розетка на DIN-рейку или монтажную панель;
• Подключение: винтовые зажимы;
• Количество контактов: 8;
• Совместимость с реле: Finder серии 34.51, 34.52, 44.52 и другие с аналогичной контактной группой;
• Максимальный ток на контакт: до 10 А;
• Максимальное напряжение: 250 В переменного тока;
• Материал корпуса: термостойкий пластик, устойчивый к воспламенению;
• Температурный диапазон эксплуатации: от -40 C до +70 C;
• Стандарты установки: EN 60715 (монтаж на DIN-рейку 35 мм), возможность крепления винтами;
• Дополнительные функции: возможность установки модуля индикации или подавления перенапряжения (RC-цепь, варистор, диодный модуль).

Таким образом, розетка 92.03 может использоваться с широким ассортиментом реле Finder и совместима со множеством электрических установок. Основное преимущество данной модели — простота подключения и компактность.

Особенности конструкции

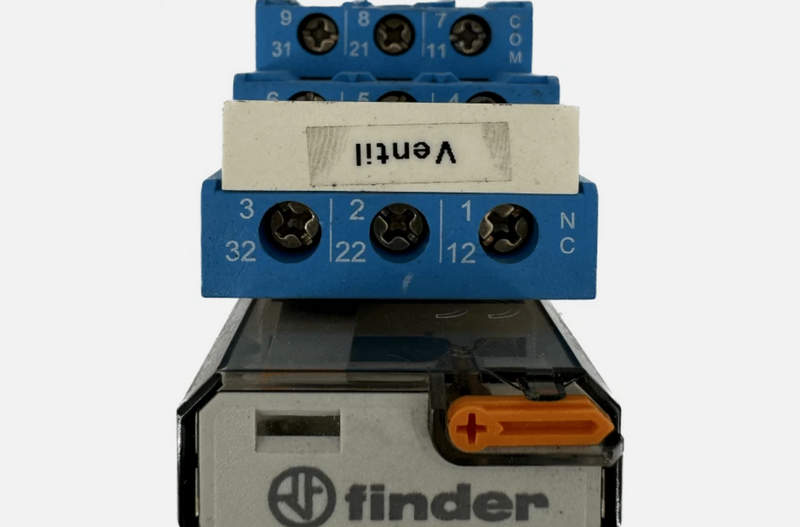

Розетка Finder 92.03 спроектирована с учётом необходимости максимально надёжного и удобного подключения реле в промышленных условиях. Корпус выполнен из прочного термопластика, устойчивого к возгоранию и механическим повреждениям. Он защищает токоведущие элементы от внешних воздействий, обеспечивая долговечную и безопасную эксплуатацию. На нижней части корпуса предусмотрены отверстия под винтовой монтаж, а также специальные фиксаторы для закрепления на стандартной DIN-рейке. Это позволяет легко устанавливать розетку как в электрических шкафах, так и на панелях управления различного промышленного оборудования. Контактная группа состоит из 8 винтовых клемм, расположенных с обеих сторон розетки. Они обеспечивают надёжное крепление проводов сечением до 2,5 мм2. Такая система подключения гарантирует устойчивый электрический контакт, снижая риск нагрева и утечек тока. Дополнительным преимуществом розетки является наличие гнезда для установки модуля индикации или защиты от перенапряжения. Это позволяет пользователю повысить функциональность релейного узла без необходимости изменения всей конструкции. Поддерживаются модули типа 99.02, 99.80, 99.70 и аналогичные.

Принципы работы

Розетка Finder 92.03 по своей сути является пассивным устройством. Её задача — обеспечить механическое и электрическое соединение между реле и внешней схемой. Принцип работы заключается в следующем:

• В корпус розетки вставляется соответствующее реле (например, Finder 34.51).
• При вставке ножки реле входят в контакт с пружинящими зажимами, образуя надёжное соединение.
• Подача управляющего сигнала на катушку реле вызывает его срабатывание: замыкание или размыкание контактов.
• Через контакты реле ток проходит от одного винтового зажима розетки к другому, включая или выключая подключённую нагрузку.

Таким образом, розетка выполняет функцию переходного элемента, который позволяет с удобством включить реле в цепь без пайки и с возможностью оперативной замены при необходимости.

Режимы эксплуатации

Розетка Finder 92.03 может использоваться в различных условиях, поддерживая следующие режимы:

• Нормальная эксплуатация — в типичных условиях производственных помещений, при температуре от -25 C до +55 C и нормальной влажности.
• Интенсивный режим — при повышенной нагрузке по току (до 10 А), при этом необходимо строго соблюдать номинальные параметры и не превышать рекомендуемое сечение провода.
• Режим с дополнительной защитой — при использовании модулей подавления перенапряжений или индикации состояния. Это особенно актуально в цепях управления с индуктивной нагрузкой, где возможно возникновение обратных ЭДС.
• Виброустойчивый режим — за счёт прочного крепления на DIN-рейке и фиксированного монтажа реле розетка сохраняет контакт даже при умеренной вибрации, что допускает её использование в транспорте и подвижных механизмах.

Области применения

Благодаря универсальности конструкции и надёжности, розетка Finder 92.03 применяется в различных сферах:

• Промышленная автоматика — в составе шкафов управления, станков, конвейеров;
• Системы освещения — для подключения реле времени, включающих освещение по расписанию;
• Оборудование ОВК — для управления вентиляторами, насосами, компрессорами;
• Электрические щиты зданий — в схемах защиты и управления нагрузкой;
• Железнодорожная автоматика, подвижной состав;
• Пищевое и упаковочное оборудование;
• Щитовое оборудование для систем видеонаблюдения и сигнализации.

Универсальность монтажа и стандартная контактная схема делают розетку Finder 92.03 универсальным решением для проектирования и модернизации электрических схем.

Таким образом, розетка Finder 92.03 — это надёжное, универсальное и технологичное решение для построения релейных узлов в самых различных отраслях. Благодаря прочной конструкции, удобству монтажа и совместимости с модулями дополнительной защиты, она позволяет реализовать гибкие и безопасные схемы управления. Использование розетки в проектах существенно сокращает время на сборку и упрощает техническое обслуживание оборудования. Надёжность, доступность и широкая сфера применения делают розетку 92.03 незаменимой частью современной автоматики.
