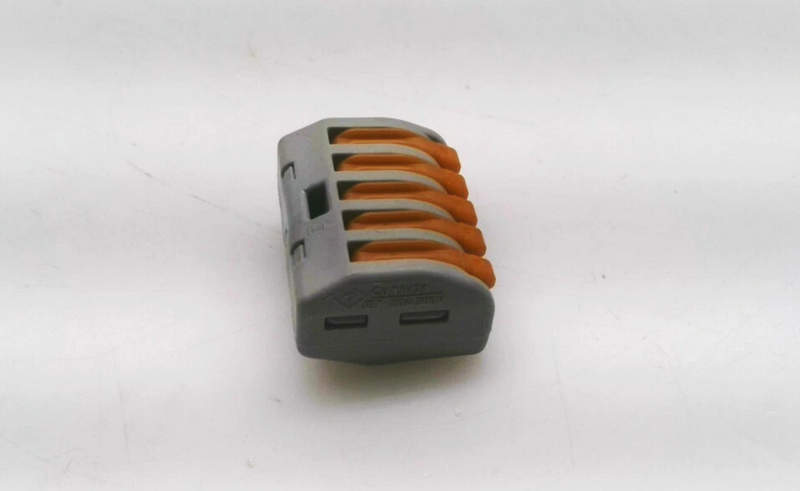

Удобная клемма WAGO 222-415 для распределительных коробок
Современные электромонтажные решения требуют не только надёжности и долговечности, но и удобства в установке, особенно в условиях ограниченного пространства или при необходимости частых изменений в схеме подключения. Клеммы WAGO серии 222 давно зарекомендовали себя как универсальный и надёжный вариант для соединения различных типов проводников. Особое внимание в линейке заслуживает модель WAGO 222-415 — это пятирежимная клемма с рычажковым зажимом, предназначенная для быстрого и безопасного соединения пяти проводов. Она используется как в стационарных, так и в мобильных системах, в промышленности, строительстве и быту.
Технические характеристики
Клемма WAGO 222-415 обладает следующими основными техническими параметрами:
- Номинальное количество подключаемых проводников: 5;
- Тип подключения: рычажковый зажим (с пружиной);
- Диапазон сечений одножильных проводов: от 0,08 до 2,5 мм2;
- Диапазон сечений многожильных проводов: от 0,08 до 4 мм2;
- Номинальное напряжение: до 400 В;
- Номинальный ток: до 32 А;
- Максимальная температура эксплуатации: до +105C;
- Минимальная температура эксплуатации: до -20C;
- Материал корпуса: поликарбонат с повышенной термостойкостью;
- Материал токопроводящих элементов: медь с антикоррозийным покрытием;
- Степень защиты: IP20;
- Размеры (Д×Ш×В): примерно 28 × 21 × 18 мм;
- Тип монтажа: свободный (в распределительных коробках, щитах и т.п.).
Основу конструкции клеммы WAGO 222-415 составляет пружинный зажим, активируемый с помощью рычажка. Работа с клеммой начинается с открытия каждого рычажка вручную. В этом положении внутри клеммы освобождается канал для ввода проводника. После введения жилы рычажок опускается обратно, и встроенная пружина плотно прижимает провод к токопроводящей шине. Данный механизм надёжен и устойчив к вибрациям, что исключает самопроизвольное ослабление контакта. Пружинный зажим также гарантирует равномерное прижатие без повреждения жилы, независимо от степени её жесткости или типа изоляции. В отличие от винтовых клемм, здесь не требуется регулярная подтяжка или проверка усилия — контакт стабилен на протяжении всего срока эксплуатации.
Режимы подключения и совместимость
Клемма WAGO 222-415 поддерживает одновременное соединение пяти проводников, которые могут быть разными по типу и сечению. Это означает, что в одном соединении можно использовать как медные одножильные, так и многожильные провода, без дополнительных подготовительных операций. Возможные режимы подключения:
- Подключение 5 проводов одного типа — для классических цепей распределения питания.
- Подключение 3 проводов и 2 шунтирующих — для ответвлений в цепях управления.
- Соединение 4 проводов и одного сигнального — в системах сигнализации.
- Использование в «проходных» схемах с промежуточным выводом.
- Временное соединение в процессе монтажных испытаний или наладки.
Каждый канал рассчитан на независимое подключение, что делает устройство универсальным при работе с многожильными кабелями и жёсткими жилами. Клемма выдерживает перепады напряжения и кратковременные перегрузки, обеспечивая высокую степень безопасности.
Особенности конструкции
Корпус изделия изготовлен из термостойкого поликарбоната, способного выдерживать высокие температуры, ультрафиолет и механические воздействия. Прозрачная верхняя часть позволяет визуально контролировать глубину ввода проводника, что снижает риск ошибочного монтажа. Рычажковый механизм выполнен из прочного пластика с улучшенной эргономикой — рычажки легко открываются без применения инструмента, что важно при работе в ограниченном пространстве или при большом объёме подключений. В нижней части корпуса предусмотрены вентиляционные пазы, снижающие тепловую нагрузку и предотвращающие перегрев в плотных монтажных зонах. Токопроводящие элементы из лужёной меди устойчивы к коррозии и окислению, благодаря чему контакт сохраняет стабильность даже в условиях повышенной влажности или пыли. Обратная совместимость с ранее выпущенными клеммами серии 222 делает модель 222-415 особенно удобной в рамках модернизации систем.
Преимущества модели WAGO 222-415
Среди ключевых достоинств клеммы можно выделить следующие:
- Возможность соединения пяти проводов разных типов;
- Механизм рычажкового зажима без использования инструментов;
- Высокий номинальный ток до 32 А;
- Устойчивость к вибрациям и перегрузкам;
- Многоразовое использование без снижения надёжности;
- Быстрый монтаж и демонтаж;
- Подходит для соединений «разнородных» проводников;
- Безопасность в условиях повышенной влажности;
- Компактность при высоком функционале;
- Возможность визуального контроля подключения.
Таким образом, клемма WAGO 222-415 представляет собой универсальное, надёжное и простое в применении решение для соединения пяти проводов. Благодаря удобной конструкции, широкому диапазону применений и высокой степени безопасности, она находит своё место как в профессиональных монтажных системах, так и в быту. Использование таких клемм значительно ускоряет процесс сборки электрических схем и повышает надёжность конечного соединения. В сочетании с поддержкой и выгодными условиями от компании Олниса, клемма WAGO 222-415 становится отличным выбором для любых задач в области электромонтажа.
