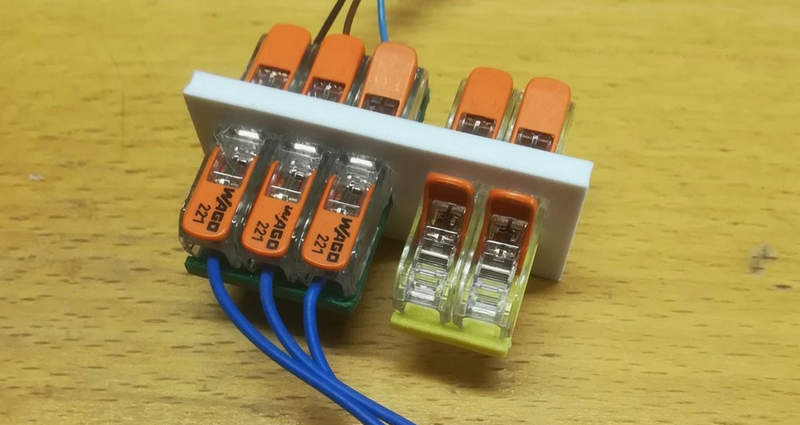

Удобная клемма для проводов типа WAGO — надежный контакт без лишних усилий

Соединительные клеммы типа WAGO являются современным решением в сфере электротехнического монтажа, обеспечивая быстрое, надежное и безопасное соединение проводников без необходимости использования традиционного винтового зажима. Их широкое применение в бытовых и промышленных электрических цепях обусловлено высокой скоростью монтажа, возможностью многократного использования, отсутствием необходимости в дополнительном инструменте, а также универсальностью — клеммы совместимы как с медными, так и с алюминиевыми проводниками, а также различными сечениями проводов. Современные клеммы типа WAGO представлены в различных форм-факторах, рассчитаны на разные токовые и температурные режимы и могут включать дополнительные опции, такие как наличие монтажных фланцев, пасты для защиты от коррозии, тестовых отверстий и других конструктивных особенностей.

Технические характеристики соединительных клемм типа WAGO

Ниже представлены обобщённые характеристики, присущие типичным клеммам WAGO различных серий:

• Номинальное напряжение: 250–450 В;
• Номинальный ток: 24–32 А;
• Диапазон допустимого сечения проводников: от 0,08 мм2 до 6 мм2;
• Типы подключаемых проводов: одножильные, многожильные, гибкие с наконечниками и без;
• Материал корпуса: поликарбонат или полиамид, устойчивый к УФ и нагреву;
• Контактные элементы: электролитическая медь с никелевым или оловянным покрытием;
• Рабочая температура: от -40 C до +105 C (в некоторых моделях до +125 C);
• Тип зажима: пружинный (CAGE CLAMP, PUSH WIRE, TOPJOB S, и другие);
• Количество подключаемых проводников: от 2 до 8 в зависимости от модели;
• Встроенная паста: в некоторых моделях (например, для алюминия) используется контактная паста, предотвращающая окисление.

Принцип действия и режимы работы

Основой функциональности клемм типа WAGO является технология пружинного зажима. Существует несколько её разновидностей:

• PUSH WIRE — принцип прямого вдавливания. Проводник (обычно жёсткий одножильный) вставляется в отверстие клеммы, преодолевая сопротивление встроенной пружины, которая моментально зажимает его, обеспечивая надежный электрический контакт.

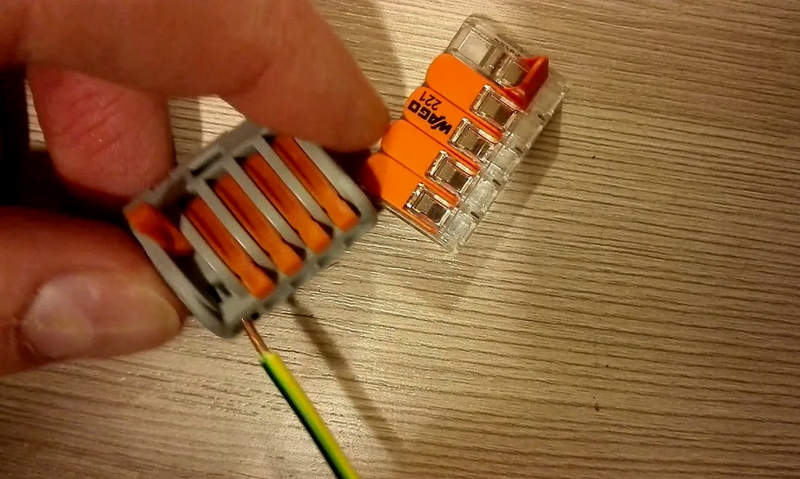

• CAGE CLAMP — классический пружинный зажим, который активируется с помощью рычага, отвертки или нажимной кнопки. При открытии зажима освобождается пространство для ввода проводника. После отпускания пружина возвращается в исходное состояние, плотно фиксируя провод.
• CAGE CLAMP Compact — усовершенствованный механизм для экономии пространства в распределительных коробках. Обеспечивает ту же надёжность, но в более компактном исполнении.
• TOPJOB S — система, в которой используется вертикальная пружина и фронтальное подключение, чаще применяется на DIN-рейках в промышленном щитовом оборудовании.

Режимы работы клемм WAGO предполагают:

• Статическое соединение — постоянный монтаж в распределительных коробках, щитках, электрощитах.
• Многократное подключение и отключение — возможность повторного использования без ухудшения контактного качества (особенно для моделей с рычагами).
• Работа в агрессивных средах — в моделях с пастой или герметичным корпусом допускается использование в условиях повышенной влажности или запылённости.

Конструкция и материалы

Конструкция соединительных клемм WAGO представляет собой модульный корпус из термостойкого диэлектрика (полиамид PA66 или поликарбонат), в который встроена пружинная система зажима и металлический токопроводящий элемент. Для удобства подключения предусмотрены входные отверстия под провода, тестовые каналы для проверки напряжения, а в некоторых моделях — прозрачная крышка для визуального контроля соединения. Контактная пружина выполняется из высококачественной нержавеющей стали, обеспечивающей стабильную прижимную силу. Токопроводящие элементы чаще всего изготавливаются из лужёной меди, что улучшает проводимость и предотвращает окисление. Для некоторых моделей предусмотрены крепёжные площадки, зацепы для монтажа на DIN-рейку, отверстия для маркировки, а также цветовая индикация по количеству подключений (например, 2-х, 3-х, 5-ти проводные блоки маркируются разными цветами).

Преимущества использования клемм типа WAGO

Ключевыми преимуществами, обеспечивающими высокую популярность клемм WAGO в различных отраслях, являются:

• Быстрая установка без инструмента (особенно у моделей с рычагом);
• Надёжное соединение, устойчивое к вибрации и термическому расширению;
• Универсальность подключения — подходят для разных типов проводников;
• Возможность повторного использования;
• Компактные размеры, позволяющие экономить место в монтажных коробках;
• Высокая пожаробезопасность и термостойкость материалов;
• Тестовые отверстия для контроля напряжения без отключения;
• Широкий диапазон допустимых токов и напряжений.

Области применения

Клеммы соединительные типа WAGO находят широкое применение в следующих сферах:

• Электромонтажные работы в жилых и коммерческих зданиях;
• Промышленная автоматизация и сборка электрических щитов;
• Светотехнические системы;
• Сборка распределительных коробок и коммутационных модулей;
• Монтаж в ограниченных по пространству местах;
• Временные и постоянные соединения при испытаниях и ремонте.

В целом, соединительные клеммы для проводов типа WAGO стали неотъемлемой частью современной электротехники благодаря своей универсальности, надёжности и простоте использования. Использование инновационных пружинных технологий позволяет добиться высокого качества соединения без необходимости использования специализированного инструмента, а широкая номенклатура моделей позволяет выбрать оптимальное решение как для бытового, так и для промышленного применения. Такие клеммы значительно упрощают процессы монтажа, ускоряют сборку, повышают безопасность эксплуатации электрических цепей, что делает их незаменимыми в арсенале современного электромонтажника.
