Удобная и компактная клемма WAGO 5×2,5 для бытовых и промышленных сетей

Современное электроустановочное оборудование предъявляет высокие требования к надежности, удобству монтажа и безопасности соединений. Одним из лидеров в области соединительных решений для электромонтажа является немецкая компания WAGO. Одной из востребованных позиций в ассортименте производителя являются универсальные клеммы на 5 проводов с поперечным сечением до 2,5 мм2.

Технические характеристики клеммы WAGO 5х2,5 мм2

Соединительная клемма WAGO данной серии представляет собой компактное устройство, предназначенное для быстрого и безопасного соединения пяти одножильных или многожильных проводников сечением до 2,5 мм2. К основным техническим параметрам устройства относятся:

• Номинальное количество подключаемых проводов: 5;
• Допустимое поперечное сечение проводников: от 0,5 до 2,5 мм2;
• Поддерживаемые типы проводов: одножильные, многожильные, тонко-жильные (с лужением или без);
• Тип зажимного механизма: пружинный (Push-in CAGE CLAMP) или рычажковый (в зависимости от модели);
• Номинальное напряжение: до 450 В;
• Номинальный ток: до 24 А;
• Материал корпуса: термостойкий поликарбонат, не поддерживающий горение;
• Температурный диапазон эксплуатации: от -35 до +85 C;
• Класс защиты: IP20 (при установке внутри распределительной коробки);
• Наличие контрольных окон и маркировки: да;
• Возможность повторного использования: многократное подключение и отключение проводников без ухудшения контакта.

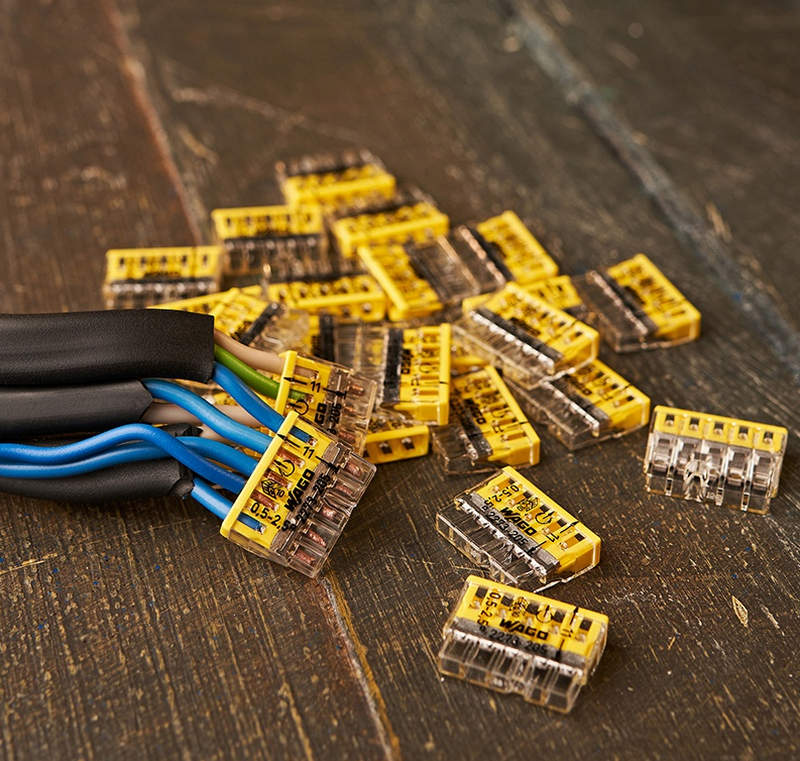

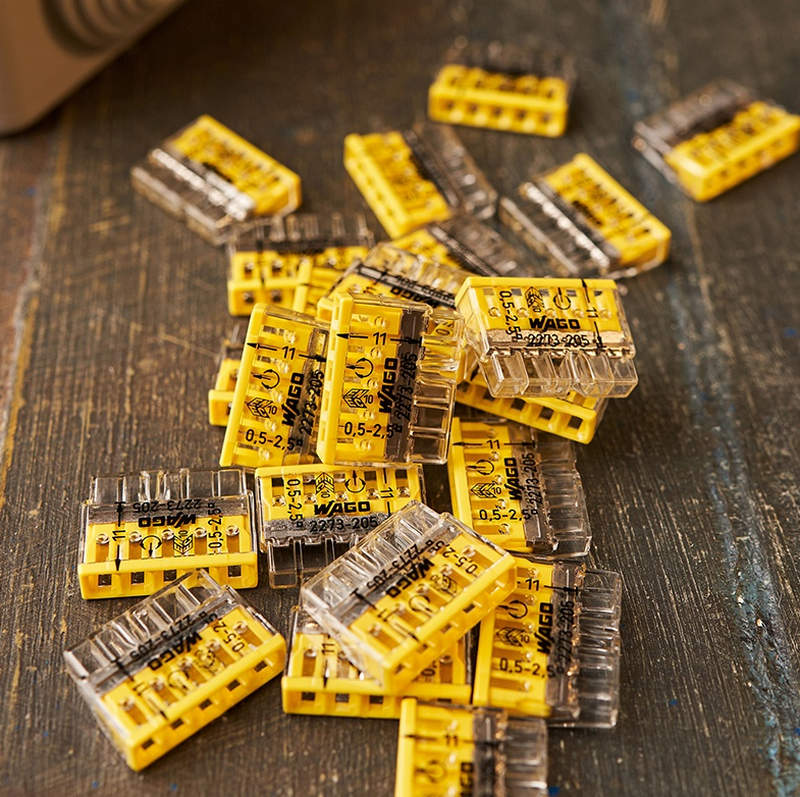

Данный тип клемм часто используется в исполнении с прозрачным корпусом, что позволяет визуально контролировать наличие и положение проводника в гнезде. Корпус устойчив к воздействию высоких температур, а конструкция предусматривает встроенную защиту от случайного выдергивания провода.

Особенности конструкции и принципы действия

В зависимости от модификации, клеммы WAGO 5х2,5 мм2 могут быть выполнены в рычажковом исполнении или с нажимной пружиной. Рычажковая версия наиболее универсальна, так как позволяет подключать как жесткие, так и гибкие провода без необходимости их предварительной подготовки (лужения или опрессовки). Каждое из пяти посадочных гнезд оснащено независимым механизмом зажима. Рычажок при открытии освобождает путь для ввода провода, после чего его возвращение в исходное положение приводит к плотному прижатию проводника к контактной шине. Контактный элемент выполнен из электропроводящего металла с антикоррозийным покрытием. В версии с нажимным зажимом принцип действия следующий: жесткий проводник вводится в отверстие до упора, при этом автоматически срабатывает внутренний подпружиненный элемент, который фиксирует провод. Для демонтажа достаточно нажать на специальную кнопку или воспользоваться отверткой, чтобы освободить пружину. Все посадочные места имеют встроенные направляющие и ограничители, предотвращающие неправильную установку или чрезмерное углубление провода. Кроме того, каждая клемма имеет отверстия для тестирования (ввод измерительных щупов) и маркировку для идентификации цепей.

Режимы эксплуатации и условия использования

Клемма WAGO 5х2,5 мм2 предназначена для эксплуатации в составе электрических цепей переменного или постоянного тока в следующих условиях:

• Рабочее напряжение сети: до 450 В;
• Максимальный допустимый ток: 24 А;
• Категория установки: распределительные коробки, монтажные панели, щитки;
• Тип монтажа: без использования инструментов, вручную;
• Максимальная температура нагрева в рабочем режиме: не более +105 C (в зависимости от типа изоляции проводов);
• Допустимая влажность: до 90% при отсутствии конденсата;
• Совместимость с проводами в изоляции ПВХ, ПЭ, силикон и термостойкие материалы.

Клеммы подходят для установки как в бытовых условиях, так и в промышленной среде, при условии размещения в защищенном корпусе. Они устойчивы к вибрациям, скачкам температуры, механическим нагрузкам на провод, а также к перепадам напряжения в пределах номинала.

Принципы подключения

Последовательность подключения включает следующие этапы:

• Подготовка проводов: удаление изоляции на длину 10–11 мм без повреждения жилы.
• Открытие зажима (при рычажковом типе) или подготовка для прямого ввода (в вариантах push-in).
• Ввод провода до упора — визуально проверяется через прозрачный корпус.
• Фиксация рычажка или отпускание нажимной кнопки.
• Проверка контакта, при необходимости — тестирование через контрольное отверстие.

Повторное подключение выполняется аналогично, при этом нет необходимости менять клемму — она сохраняет свойства в течение многих циклов.

Преимущества клемм WAGO 5х2,5 мм2

Ниже представлены основные достоинства, выделяющие данные клеммы среди аналогов:

• Быстрый монтаж без инструмента;
• Многократное использование без потери зажимного усилия;
• Совместимость с различными типами проводов;
• Повышенная безопасность за счет качественного контакта;
• Минимальные габариты при пяти соединениях;
• Прозрачный корпус для визуального контроля;
• Устойчивость к перегреву и вибрации;
• Возможность опломбирования или маркировки;
• Дополнительные тестовые отверстия;
• Соответствие европейским стандартам безопасности.

Области применения

Благодаря универсальности конструкции и высокой надежности, клеммы WAGO 5х2,5 мм2 нашли широкое применение:

• В распределительных коробках при электромонтаже в квартирах, домах и офисах;
• В системах освещения (соединение проводов от светильников, выключателей, розеток);
• На монтажных панелях шкафов автоматики;
• В электрических щитах, клеммных блоках и пультах управления;
• В системах охраны, сигнализации и пожарной безопасности;
• Для временного соединения цепей при наладке;
• В приборах учета и распределения электроэнергии;
• В системах умного дома.

Клеммы особенно удобны в тех случаях, когда требуется быстрое, но при этом надежное соединение нескольких проводов, в том числе различных по типу и сечению.

Таким образом, клемма WAGO 5х2,5 мм2 представляет собой современное и эффективное решение для электромонтажа в различных сферах. Она сочетает в себе компактность, универсальность и простоту установки. Высокое качество исполнения, надёжность контакта и возможность многократного применения делают её одним из лучших выборов как для профессионалов, так и для бытового использования. Благодаря широкой совместимости с проводниками разных типов и гибкости в работе с электрическими цепями, данная клемма является неотъемлемым элементом современного электромонтажа, обеспечивая стабильную и безопасную работу электрических соединений.
