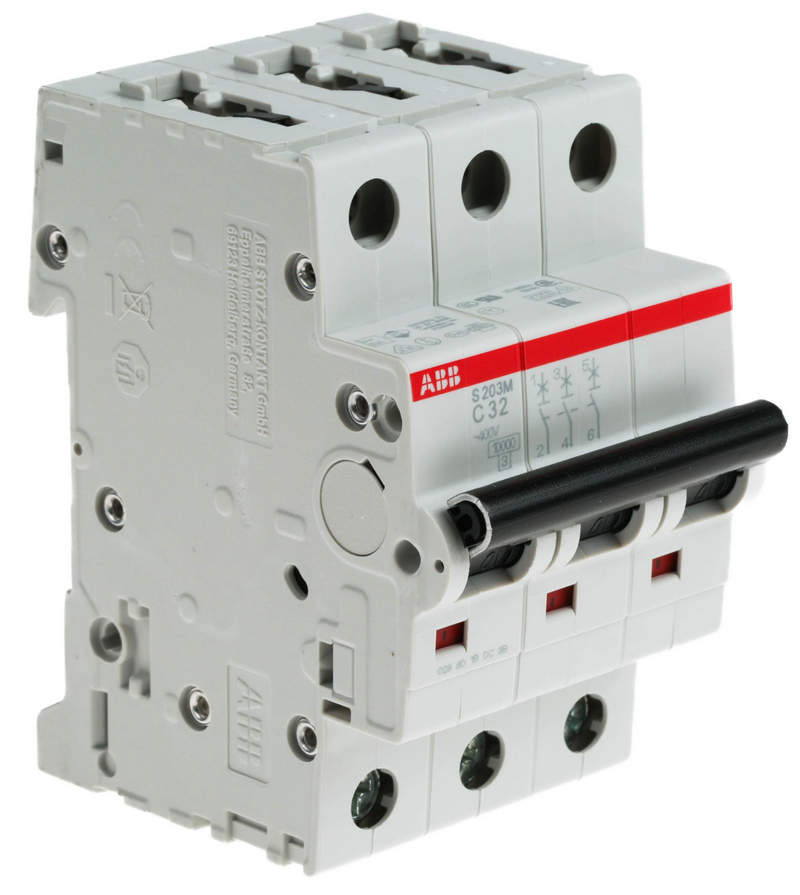

Трёхполюсный автомат ABB 32A 3P: защита и стабильность в одном устройстве

Выключатель ABB S203 C32 3P относится к серии S200 — одной из самых распространенных и проверенных линеек модульных автоматов компании ABB. Серия S200 разработана для использования в распределительных щитах как в жилых, так и в промышленных объектах. Она соответствует международным стандартам IEC/EN 60898-1 (для бытового применения) и IEC/EN 60947-2 (для промышленного применения), что подтверждает ее универсальность и высокую степень безопасности. Модель S203 C32 3P предназначена для защиты трехфазных цепей переменного тока (3P — three pole) с номинальным током до 32 ампер.

Технические характеристики

Основные технические параметры ABB S203 C32 3P:

• Номинальный ток (In): 32 А
• Количество полюсов: 3 (3P)
• Характеристика срабатывания: C
• Механическая износостойкость: не менее 20 000 циклов включения/отключения
• Электрическая износостойкость: не менее 10 000 циклов при номинальном токе
• Степень защиты: IP20 (защита от доступа пальцами, не защищен от воды)
• Температурный диапазон эксплуатации: от -25C до +55C
• Монтаж: на DIN-рейку (стандартная ширина модуля — 18 мм на полюс, общая ширина — 54 мм)
• Материал корпуса: термостойкий пластик (не поддерживает горение)
• Габаритные размеры (В×Ш×Г): 90 × 54 × 70 мм
• Вес: около 300 г

Характеристика «C» означает следующее:

• Тепловой расцепитель срабатывает при перегрузке: от 1,13×In до 1,45×In с выдержкой времени (от нескольких секунд до минут).
• Электромагнитный расцепитель срабатывает мгновенно при токе короткого замыкания: от 5×In до 10×In (т.е. от 160 А до 320 А для модели C32).

Это позволяет автомату игнорировать кратковременные пусковые токи (например, при запуске электродвигателей или компрессоров), но надежно отключать цепь при опасных перегрузках или коротких замыканиях.

Конструкция и принцип работы

Выключатель ABB S203 C32 3P имеет модульную конструкцию, что позволяет легко устанавливать его в распределительные щиты на стандартную DIN-рейку. Каждый из трех полюсов содержит независимый тепловой и общий электромагнитный расцепитель, что обеспечивает синхронное отключение всех фаз при срабатывании защиты. Время срабатывания зависит от величины перегрузки: чем выше ток, тем быстрее срабатывает защита. Электромагнитный расцепитель — соленоид, создающий магнитное поле при резком возрастании тока (короткое замыкание). При достижении порогового значения (5–10×In) сердечник соленоида втягивается и механически размыкает контакты. Это происходит практически мгновенно — за доли секунды.

Области применения

ABB S203 C32 3P находит применение в различных сферах:

• Бытовые электрощиты — для защиты вводных линий в частных домах или квартирах с трехфазным питанием, а также для отдельных мощных потребителей (электроплиты, проточные водонагреватели, кондиционеры).
• Коммерческие здания — офисы, торговые центры, рестораны, где требуется надежная защита осветительных и розеточных сетей.
• Промышленные объекты — для защиты двигателей, насосов, вентиляционных систем и другого оборудования с умеренными пусковыми токами.

Часто этот автомат используется в качестве вводного устройства в трехфазных щитах или для защиты отдельных групповых линий. Благодаря характеристике «C» он подходит для большинства стандартных нагрузок, не требующих специальных характеристик (типа B для чувствительных цепей или D для мощных двигателей).

Преимущества и особенности

Автомат ABB S203 C32 3P обладает рядом преимуществ перед аналогами:

• Высокая надежность и долговечность — продукция ABB проходит строгий контроль качества и испытания на соответствие международным стандартам.
• Точность срабатывания — минимальные допуски по току срабатывания обеспечивают стабильную защиту без ложных отключений.
• Удобный монтаж — стандартный DIN-рейковый монтаж, возможность использования гребенчатых шин для быстрого подключения.
• Компактные размеры — экономия места в электрощите.
• Совместимость — полная совместимость с другими устройствами серии S200 (УЗО, дифавтоматы, реле напряжения) и аксессуарами (блокировочные устройства, сигнальные контакты, дистанционное управление).
• Эстетичный дизайн — белый корпус с четкой маркировкой, удобная ручка управления.
• Экологичность — корпус изготовлен из негорючих материалов, не содержит вредных веществ.

Монтаж и эксплуатация

Монтаж автомата ABB S203 C32 3P должен выполняться квалифицированным электриком в соответствии с ПУЭ и другими нормативными документами. Основные этапы:

• Отключить питание в щите.
• Установить автомат на DIN-рейку, защелкнув фиксатором.
• Подключить провода к верхним (вход) и нижним (выход) клеммам.
• Рекомендуется использовать провода сечением 6–10 мм2 (в зависимости от нагрузки и длины линии).
• Затянуть клеммы с требуемым усилием (не перетягивать!).
• Проверить надежность соединений и отсутствие оголенных участков проводов.
• Включить автомат и проверить работу под нагрузкой.

Рекомендации по эксплуатации:

• Не подвергать автомат механическим воздействиям, вибрации, влаге и пыли.
• Периодически проверять состояние контактов и корпуса.
• Не использовать автомат в цепях с токами, превышающими номинальные параметры.
• При частых срабатываниях необходимо выявить причину (перегрузка, короткое замыкание, неисправность оборудования) и устранить ее.
• Не ремонтировать автомат самостоятельно — при неисправности заменить на новый.

Таким образом, выключатель ABB S203 C32 3P — это надежное, проверенное временем устройство, обеспечивающее эффективную защиту трехфазных электрических цепей от перегрузок и коротких замыканий. Его технические характеристики, простота монтажа, совместимость с другими устройствами и соответствие международным стандартам делают его одним из лучших выборов для профессионального и бытового применения.
