Тройные клеммы WAGO: удобное соединение трёх проводов за секунды

Современные электротехнические системы требуют высокой плотности монтажа, удобства подключения и надежности в условиях ограниченного пространства. В этих условиях особенно востребованными становятся тройные клеммы WAGO — универсальные и удобные в монтаже зажимы, предназначенные для соединения трёх проводников в одной клемме. Продукция WAGO отличается высокой степенью надёжности, безопасностью в эксплуатации и простотой установки, что делает её популярной в системах автоматизации, распределительных щитах, осветительных системах и других отраслях. Тройные клеммы WAGO позволяют быстро и без применения инструмента соединить три провода, независимо от того, жесткие они или гибкие. Они производятся в различных исполнениях, могут поддерживать разное сечение, номинальный ток и напряжение, а также иметь дополнительные функции, такие как встроенное тестовое отверстие или монтаж на DIN-рейку.

Преимущества тройных клемм WAGO

Применение тройных клемм WAGO обеспечивает целый ряд преимуществ, среди которых:

• Компактность и экономия пространства в щитах и коробках;
• Надежный контакт без необходимости обслуживания;
• Универсальность по типу проводников и их сечению;
• Быстрый монтаж без инструмента;
• Прозрачный корпус (у некоторых моделей) для визуального контроля подключения;
• Возможность повторного использования клеммы;
• Удобное тестирование цепей через встроенные отверстия;
• Высокая виброустойчивость и безопасность конструкции;
• Совместимость с различными стандартами монтажа и оборудованием.

Технические характеристики тройных клемм WAGO

Тройные клеммы WAGO могут выпускаться в различных сериях, наиболее популярные из них — это линейки 221, 222, 2273 и 243. Ниже представлены обобщенные характеристики, типичные для большинства моделей:

• Номинальное напряжение: до 450 В (в зависимости от серии);
• Номинальный ток: от 24 А до 32 А;
• Количество подключаемых проводников: 3;
• Сечение подключаемых проводов: от 0,08 до 4 мм2;
• Поддерживаемые типы проводов: одножильные, многожильные, гибкие (в зависимости от модели);
• Температурный диапазон эксплуатации: от -35 до +85 C;
• Класс защиты: IP20 (для внутреннего использования);
• Материал корпуса: негорючий пластик, устойчивый к воздействию ультрафиолета и температур;
• Метод подключения: рычажный зажим (серии 221, 222) или нажимной пружинный контакт (серии 2273, 243);
• Монтаж: на DIN-рейку (у некоторых моделей), в распределительные коробки, встраивание в клеммные модули.

Принцип работы и режимы эксплуатации

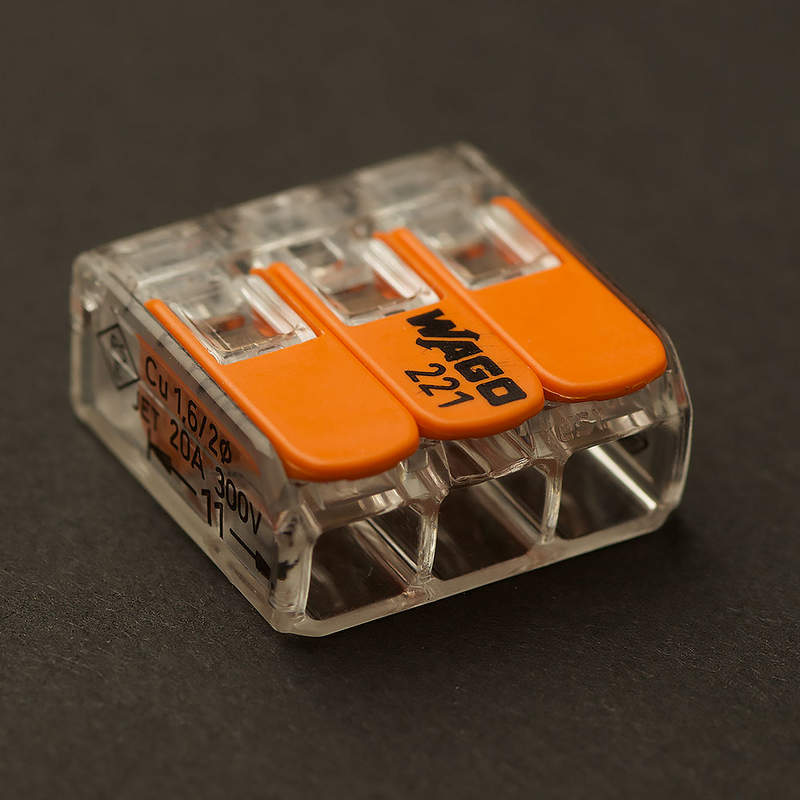

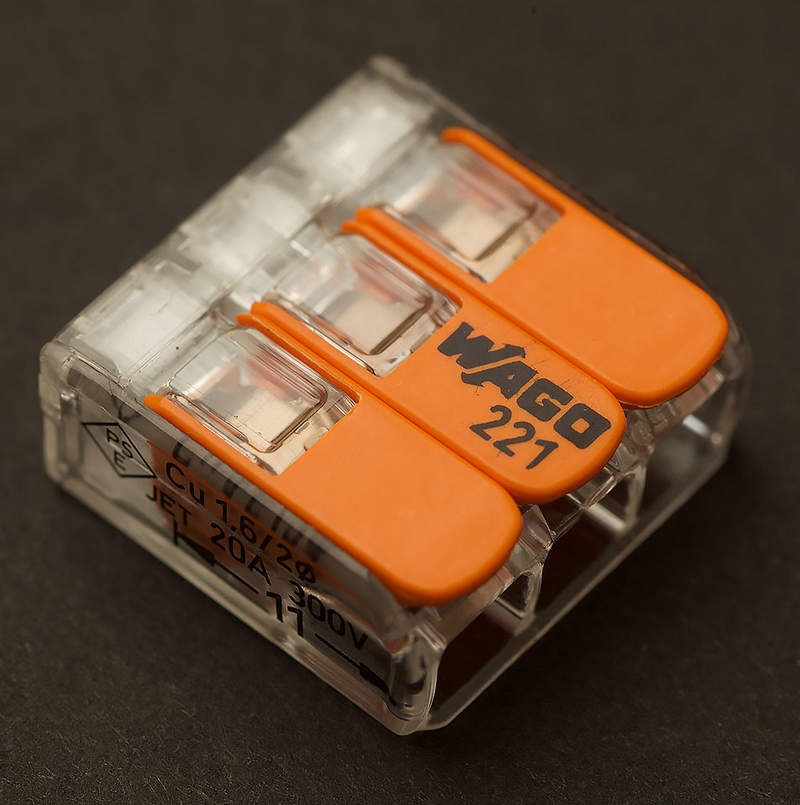

Основной принцип работы тройной клеммы WAGO основан на технологии пружинного зажима. В большинстве моделей используется два варианта исполнения зажима: с рычажком (например, серия 221) или без него — нажимной контакт (например, серия 2273). В первом случае пользователь открывает зажим, поднимая рычажок, вставляет провод и опускает рычажок обратно, обеспечивая надёжный контакт. Во втором случае провод просто вставляется до упора в отверстие, где автоматически фиксируется сжатием пружины. Клеммы рассчитаны на длительную эксплуатацию и устойчивы к вибрациям, скачкам температуры и механическим нагрузкам. Они позволяют производить многократные подключения и отключения без ухудшения качества контакта. Это особенно важно при временных монтажах, в строительных работах и для мобильных систем. Режимы эксплуатации включают:

• Постоянное подключение: клеммы могут применяться для стационарных распределительных схем, в том числе в промышленности и жилых зданиях.
• Мобильные соединения: благодаря устойчивости к вибрациям тройные клеммы можно использовать в передвижных устройствах и временных установках.
• Сигнальные и силовые цепи: в зависимости от сечения и номинального тока клеммы подходят как для низковольтных цепей (например, управление), так и для силовых нагрузок (освещение, розетки).

Особенности конструкции тройных клемм WAGO

Корпус клемм изготовлен из прочного и термостойкого полимера, устойчивого к воспламенению. Он выполняет двойную функцию: обеспечивает механическую защиту зажима и изолирует подключенные проводники. Для безопасности работы предусмотрены ограничители длины зачищенного провода, а также направляющие, препятствующие перекручиванию проводника внутри корпуса. Контактные элементы изготовлены из высококачественной пружинной стали с антикоррозийным покрытием. Пружинный механизм гарантирует постоянное усилие прижима, что исключает ослабление контакта со временем. Многие модели снабжены тестовыми отверстиями, позволяющими проводить измерения без снятия проводников. Это упрощает обслуживание и ускоряет диагностику. Некоторые разновидности имеют прозрачный корпус, что визуально упрощает контроль за подключением. Рычажковая конструкция, применяемая в моделях 221 и 222, удобна при подключении гибких проводников — она позволяет избежать обрыва жил и не требует дополнительной подготовки наконечников.

Области применения тройных клемм WAGO

Тройные клеммы WAGO находят широкое применение в самых разных отраслях. Ниже перечислены ключевые области:

• Монтаж распределительных коробок в жилых и коммерческих зданиях;
• Электромонтаж в щитах и шкафах управления;
• Системы освещения, в том числе с подключением нескольких линий от одного источника;
• Монтаж вентиляционных установок, кондиционеров, бойлеров и других бытовых устройств;
• Промышленная автоматизация, монтаж датчиков, пускателей и других компонентов;
• Временные подключения на строительных площадках;
• Монтаж в мебельной индустрии (например, подсветка шкафов);
• Использование в торговом оборудовании, рекламных щитах, дисплеях и витринах.

В целом, тройные клеммы WAGO — это практичное и современное решение для электротехнических задач различного уровня сложности. Их применение позволяет существенно упростить процесс монтажа, повысить надежность соединений и обеспечить безопасность в эксплуатации. Благодаря универсальности, удобству и долговечности такие клеммы широко используются как в профессиональной сфере, так и в бытовых системах электроснабжения. Покупка оригинальных тройных клемм WAGO в компании Олниса гарантирует соответствие оборудования заявленным характеристикам, доступные цены и квалифицированную поддержку на всех этапах проекта.
