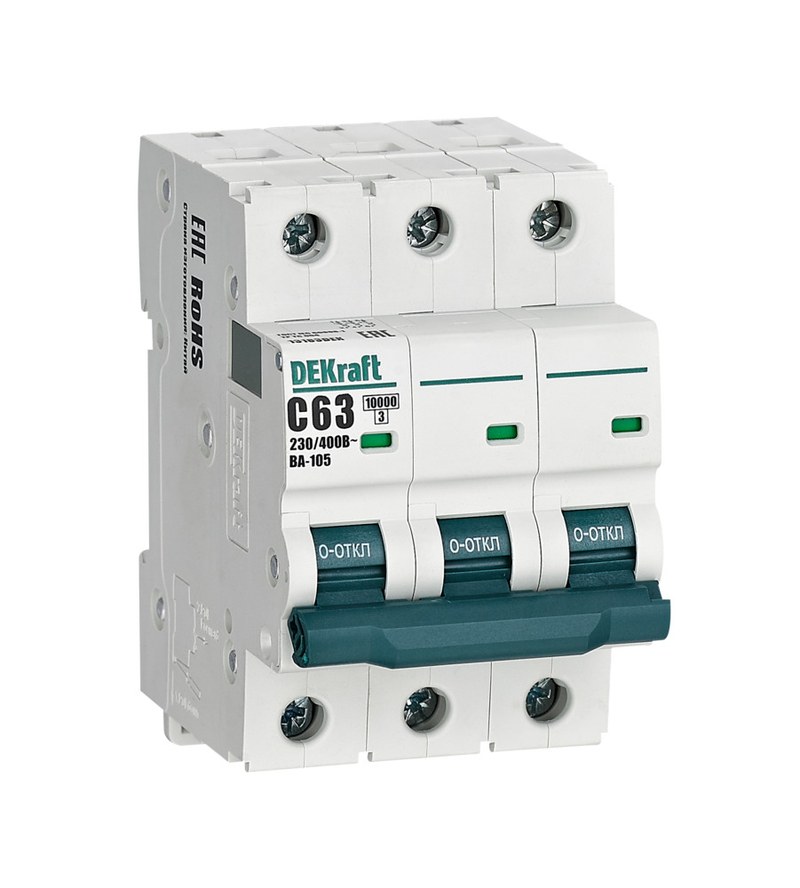

Трехполюсный автомат DEKraft ВА-105 C63 13183DEK для надежной защиты силовых цепей
В трехфазной электросети защитный аппарат должен своевременно прекратить питание линии как при длительном превышении допустимой нагрузки, так и при резком аварийном росте тока. Автоматический выключатель DEKraft ВА-105 C63 13183DEK предназначен для выполнения обеих функций и одновременно размыкает три фазных проводника. Модель рассчитана на номинальный ток 63 А и относится к аппаратам с характеристикой срабатывания C. Отключающая способность 10 кА позволяет применять устройство в распределительных системах с повышенными требованиями к стойкости при коротком замыкании. Компактный модульный корпус рассчитан на стандартное размещение в электрическом щите.
Технические характеристики
Рабочие свойства исполнения определяются токовым номиналом, коммутационными возможностями и конструкцией трехполюсного механизма. Основные характеристики DEKraft ВА-105 C63 13183DEK приведены ниже:
- бренд — DEKraft,
- категория — модульный автоматический выключатель,
- серия — ВА-105,
- исполнение — ВА105-3Р-063А-C,
- артикул — 13183DEK,
- количество защищаемых полюсов — 3,
- номинальный ток — 63 А,
- времятоковая характеристика — C,
- номинальное рабочее напряжение — 400 В AC,
- частота сети — 50 Гц,
- номинальная отключающая способность — 10 кА,
- класс ограничения тока — 3,
- степень защиты — IP20,
- максимальное сечение подключаемого проводника — 25 мм²,
- допустимое присоединение питания — сверху или снизу,
- монтаж — DIN-рейка,
- ширина корпуса — 3 стандартных модуля,
- механический ресурс — не менее 20 000 переключений,
- электрический ресурс — не менее 10 000 коммутационных циклов,
- температура эксплуатации — от −40 до +70 °C,
- степень загрязнения — 3.
Особенности конструкции устройств
Внутреннее устройство DEKraft ВА-105 C63 13183DEK объединяет контактную систему, дугогасительную камеру и два различных расцепителя. После возникновения аварийного режима энергия механизма используется для быстрого разведения контактов, а появившаяся электрическая дуга направляется в специальную камеру, где разделяется и гасится. Продолжительное превышение допустимой нагрузки контролируется тепловым узлом. Его чувствительный элемент постепенно нагревается током и изменяет свое положение. Чем значительнее перегрузка, тем быстрее механизм достигает точки отключения. Такой принцип предотвращает опасный нагрев проводников при токах, которые превышают нормальный рабочий уровень, но еще не являются коротким замыканием. Для резкого аварийного импульса используется электромагнитная система. При многократном увеличении тока создаваемое катушкой магнитное поле практически сразу приводит в действие расцепляющий механизм. Характеристика C допускает кратковременные пусковые процессы, характерные для ряда электроприборов и индуктивных потребителей, но обеспечивает отключение при опасном скачке. Все три полюса связаны механически. Поэтому авария на одной фазе приводит к размыканию всего трехфазного участка, а не отдельного проводника. Это особенно важно для оборудования, нормальная работа которого невозможна при исчезновении одной из фаз. Корпус выполнен в модульном формате и фиксируется на DIN-рейке. Подключение питающей стороны допускается с любого направления, что облегчает компоновку аппарата с шинами, клеммами и соседними устройствами внутри распределительного шкафа.
Области применения
Конфигурация C63 подходит для различных низковольтных трехфазных сетей. Основными направлениями использования являются:
- силовые распределительные щиты,
- электроснабжение производственных помещений,
- линии коммерческих зданий,
- цепи питания инженерных установок,
- подключение вентиляционного оборудования,
- распределение питания в мастерских,
- трехфазные групповые линии,
- шкафы управления технологическим оборудованием,
- сети административных объектов,
- низковольтные промышленные электроустановки.
Компания «Олниса» осуществляет поставку низковольтной аппаратуры, включая автоматический выключатель DEKraft ВА-105 C63 13183DEK. Заказчикам доступны технические консультации по параметрам, токовому исполнению и особенностям конкретной модели. Оборудование оперативно доставляется по всей стране, что позволяет заказывать продукцию DEKraft для производственных, коммерческих и инфраструктурных объектов независимо от региона.
Преимущества
Практические достоинства исполнения связаны с сочетанием защитных функций и удобством щитового размещения. Ключевыми преимуществами являются:
- комплексная защита трехфазной линии,
- единое отключение всех фаз при аварии,
- отдельная реакция на перегрузку и короткое замыкание,
- высокая устойчивость к аварийным токам,
- удобство монтажа на стандартную DIN-рейку,
- возможность подвода питания с разных сторон,
- пригодность для цепей с умеренными пусковыми токами,
- прочная модульная конструкция,
- значительный ресурс переключений,
- совместимость с типовыми распределительными шкафами.
Таким образом, DEKraft ВА-105 C63 13183DEK — трехполюсный автоматический выключатель для защиты низковольтной сети от двух основных аварийных процессов: длительной токовой перегрузки и короткого замыкания. Тепловой и электромагнитный механизмы работают независимо и обеспечивают различную скорость реакции в зависимости от характера неисправности. Номинал 63 А, характеристика C и коммутационная способность 10 кА позволяют применять модель в достаточно нагруженных распределительных линиях коммерческих, инженерных и производственных объектов.
