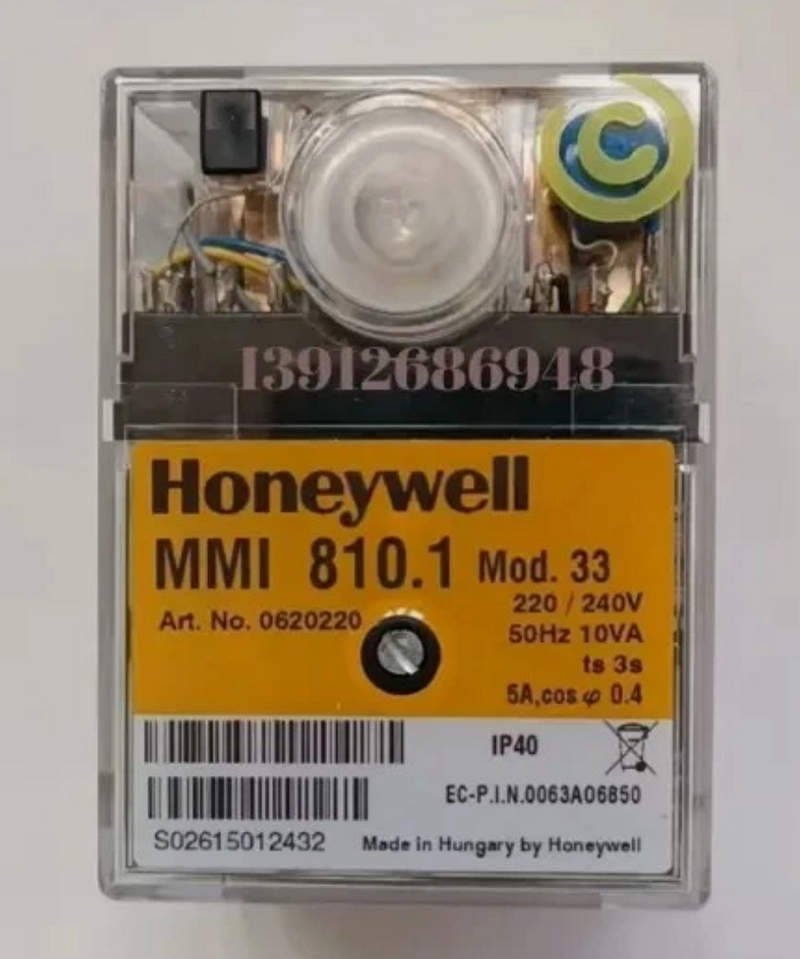

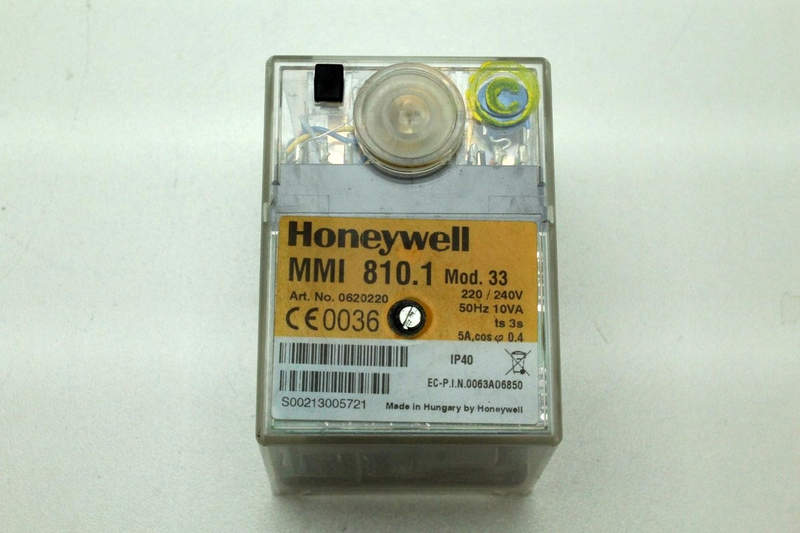

Топочный блок Honeywell MMI 810.1: автоматизация работы газовых и жидкотопливных горелок

Топочный блок управления Honeywell MMI 810.1 относится к категории специализированных электронных устройств, предназначенных для автоматизации процессов розжига, контроля пламени и управления рабочими циклами промышленного теплотехнического оборудования. Подобные модули применяются в составе газовых и жидкотопливных горелок, где требуется строгая последовательность операций, исключающая риск аварийных режимов, перегрева или нестабильного горения. Использование автоматизированных блоков управления позволяет обеспечить стабильную эксплуатацию котельных систем, теплогенераторов, сушильных установок и другого оборудования, функционирующего в непрерывном производственном цикле. Модель Honeywell MMI 810.1 разработана для интеграции в системы с повышенными требованиями к надежности и контролю параметров горения. Конструкция устройства ориентирована на выполнение нескольких ключевых задач одновременно: управление этапами пуска, мониторинг наличия пламени, обработка сигналов безопасности, взаимодействие с исполнительными механизмами и отключение подачи топлива при возникновении отклонений. Электронная архитектура блока обеспечивает высокую точность временных интервалов, что особенно важно при эксплуатации промышленных горелочных устройств.

Технические характеристики и рабочие параметры

Ниже перечислены основные параметры, характерные для топочного блока управления Honeywell MMI 810.1:

• Номинальное напряжение питания составляет 220 – 240 В переменного тока,
• Частота питающей сети соответствует диапазону 50 – 60 Гц,
• Устройство рассчитано на эксплуатацию в составе автоматизированных горелочных систем,
• Контроль наличия пламени осуществляется посредством ионизационного электрода,
• Предусмотрена функция автоматической блокировки при отсутствии сигнала пламени,
• Конструкция поддерживает последовательное управление вентилятором, трансформатором розжига и топливным клапаном,
• Корпус изготовлен из термостойкого полимерного материала с повышенной устойчивостью к нагреву,
• Электронная схема рассчитана на длительную непрерывную эксплуатацию,
• Предусмотрены встроенные временные интервалы продувки и розжига,
• Блок оснащается стандартными соединительными контактами для промышленного монтажа,
• Допускается эксплуатация в условиях повышенной вибрационной нагрузки,
• Система безопасности обеспечивает мгновенное перекрытие подачи топлива при аварийных отклонениях.

Электронный модуль отличается компактными размерами, благодаря чему его можно интегрировать в ограниченное пространство внутри шкафов автоматики или горелочных систем. Конструктивное исполнение обеспечивает стабильную работу в условиях перепадов температуры и продолжительных тепловых нагрузок.

Особенности конструкции и функционального исполнения

Топочный блок Honeywell MMI 810.1 представляет собой электронный контроллер с интегрированной системой временного управления. Основу устройства составляет специализированная схема, координирующая последовательность включения компонентов горелочной установки. После подачи сигнала на запуск блок инициирует предварительную продувку камеры сгорания, что позволяет удалить остатки несгоревшего топлива и снизить вероятность возникновения опасных концентраций газа. Следующим этапом работы становится активация трансформатора розжига и открытие топливного клапана. В этот момент система контроля отслеживает появление стабильного пламени. Если сигнал ионизации отсутствует в течение заданного промежутка времени, блок автоматически переводит оборудование в режим аварийной остановки. Подобный принцип работы обеспечивает высокий уровень промышленной безопасности и предотвращает возникновение неконтролируемого поступления топлива в камеру сгорания.

Конструкция устройства предусматривает наличие специализированных клемм подключения для исполнительных элементов. Это позволяет интегрировать блок в различные схемы управления без необходимости применения сложных переходных модулей. Электронные компоненты размещены на защищенной печатной плате, устойчивой к воздействию вибраций и температурных нагрузок. Отдельного внимания заслуживает система внутренней диагностики. При возникновении нестандартных режимов модуль блокирует запуск оборудования до устранения причины неисправности. Такой подход снижает вероятность повреждения горелочных компонентов и увеличивает общий ресурс эксплуатации теплотехнической установки.

Принцип работы системы автоматического контроля

Ниже представлены ключевые этапы функционирования топочного блока управления:

• Подача управляющего сигнала инициирует цикл запуска оборудования,
• Включается система вентиляции и осуществляется продувка камеры сгорания,
• После завершения продувки активируется высоковольтный розжиг,
• Открывается электромагнитный клапан подачи топлива,
• Ионизационный электрод фиксирует наличие устойчивого пламени,
• После подтверждения горения система переводится в рабочий режим,
• При исчезновении пламени контроллер мгновенно отключает подачу топлива,
• Повторный запуск возможен только после завершения полного защитного цикла.

Такая последовательность операций обеспечивает соответствие промышленным требованиям безопасности и позволяет использовать устройство на объектах с непрерывным режимом теплогенерации.

Области применения и эксплуатационные возможности

Топочный блок Honeywell MMI 810.1 используется в различных направлениях промышленной теплоэнергетики и автоматизации. Устройство применяется в составе котельного оборудования, газовых горелок, тепловых агрегатов, сушильных комплексов и систем нагрева технологических сред. Высокая точность контроля процессов розжига делает модуль востребованным на объектах, где необходимо поддержание стабильного температурного режима без риска остановки оборудования. Ниже перечислены основные направления применения:

• Промышленные котельные установки,
• Теплогенераторы для производственных помещений,
• Газовые и комбинированные горелочные системы,
• Технологические линии термической обработки,
• Сушильные камеры промышленного назначения,
• Оборудование пищевой промышленности,
• Установки нагрева воздуха и теплоносителя,
• Энергетические объекты с автоматическим управлением горением.

Эксплуатация подобных блоков управления позволяет сократить вероятность аварийных ситуаций, повысить стабильность процессов сжигания топлива и обеспечить соответствие современным требованиям промышленной автоматизации.

Таким образом, топочный блок управления Honeywell MMI 810.1 представляет собой специализированное электронное устройство, предназначенное для комплексного контроля процессов розжига и безопасной эксплуатации промышленного теплотехнического оборудования. Конструкция модуля ориентирована на стабильное управление горелочными системами, автоматическое отключение подачи топлива при аварийных режимах и обеспечение высокой точности работы исполнительных механизмов. Использование подобных контроллеров позволяет повысить надежность теплогенерирующих установок, обеспечить устойчивость рабочих процессов и снизить вероятность возникновения технологических сбоев. Поставка промышленного оборудования Honeywell, включая топочные блоки управления и компоненты автоматизации, осуществляется компанией «Олниса». Компания обеспечивает оперативную доставку оборудования для промышленных объектов, котельных систем и производственных предприятий различного профиля.
