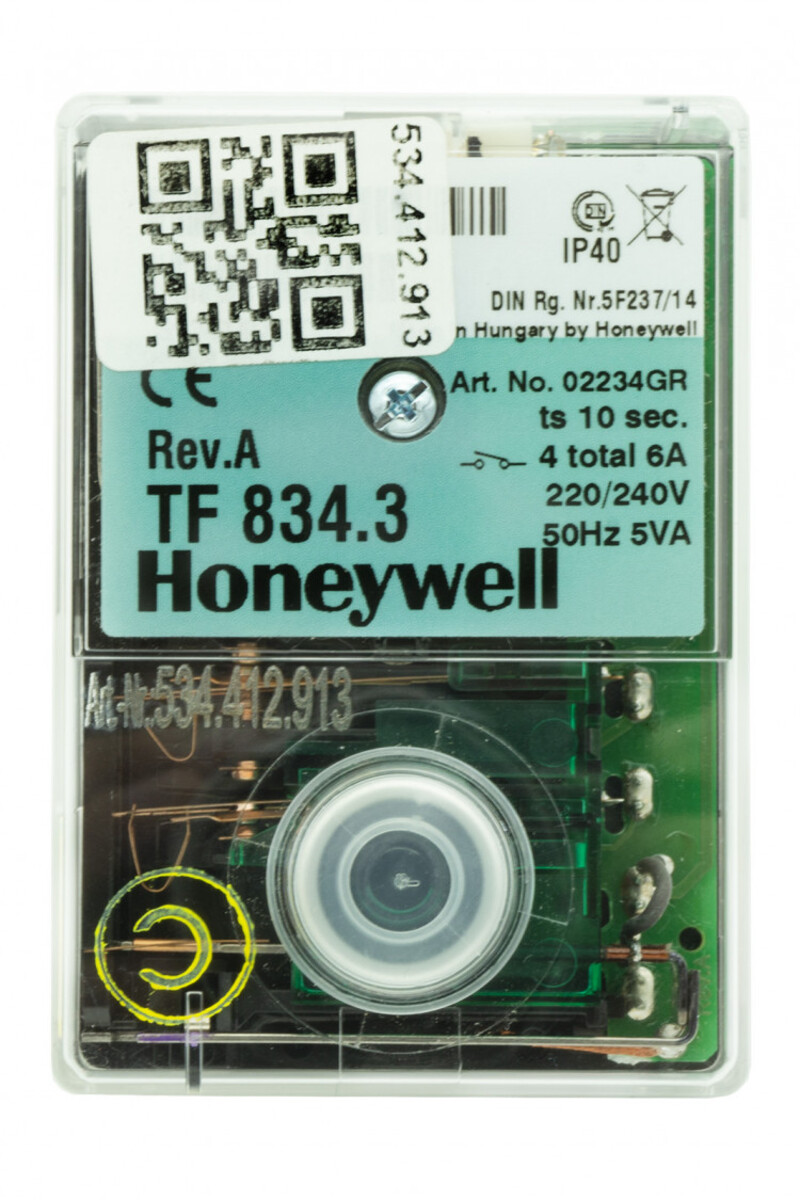

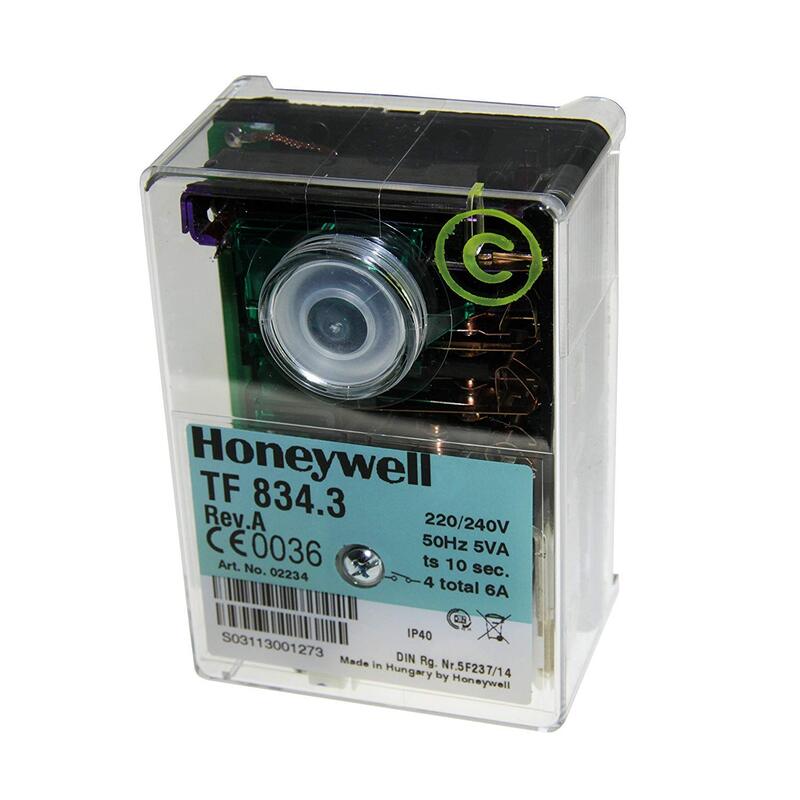

Топочный автомат Satronic Honeywell TF 834.3
Автоматизация процессов розжига и контроля пламени — важнейшая составляющая безопасной работы теплогенераторного оборудования. При эксплуатации жидкотопливных и газовых горелок особое значение приобретает правильная организация всех этапов запуска и отключения. Для решения этих задач применяется топочный автомат Satronic Honeywell TF 834.3, который обеспечивает надёжное управление горелкой и защиту от аварийных ситуаций. Устройство предназначено для использования в одноступенчатых и двухступенчатых горелках, работающих на дизельном топливе или мазуте.
Технические характеристики устройства
Это устройство широко применяется в бытовых и промышленных отопительных котлах, сушильных установках, теплогенераторах и других системах, где используется жидкое топливо. Оно обеспечивает безопасный и контролируемый процесс розжига, снижает риски возникновения пожаров и перегрева оборудования, автоматически блокируя подачу топлива при обнаружении сбоев. Рассмотри основные характеристики:
- Напряжение питания: 220–240 В, 50 Гц
- Время предварительной продувки: 13 секунд
- Время безопасности (контроль розжига): 10 секунд
- Рабочая температура: от –20 до +60 °C
- Тип розжига: автоматический, с электронным контролем пламени
- Совместимые датчики пламени: фотоэлементы типа MZ 770 S или IRD 1010/1020
- Класс защиты корпуса: IP40
- Монтаж: на основание типового разъёма (DIN-рейка / плата)
Назначение и применение
Топочный автомат TF 834.3 используется для управления рабочими циклами горелок, включая:
- предварительную продувку камеры сгорания;
- розжиг;
- контроль наличия пламени;
- аварийное отключение при отклонениях от нормы.
Функции и ключевые преимущества
Благодаря использованию надёжной электронной схемы управления, автомат демонстрирует стабильную работу при любых погодных и температурных условиях. Он оснащён системой самодиагностики, которая позволяет быстро выявлять неисправности и сокращать время на обслуживание оборудования. Используемая логика работы полностью соответствует европейским стандартам по безопасности эксплуатации горелочного оборудования (в частности, EN 230). Ключевые функции устройства включают:
- Полный цикл автоматического розжига и отключения
- Контроль наличия пламени с отключением при его исчезновении
- Управление электромагнитными клапанами топлива
- Световая индикация режимов работы и ошибок
- Совместимость с фотодатчиками Honeywell
- Возможность модернизации систем отопления без полной замены оборудования
- Особенности конструкции и эксплуатации
TF 834.3 устанавливается в стандартное посадочное гнездо и подключается с помощью многоштырькового разъёма. Он не требует дополнительной настройки — все алгоритмы управления уже встроены в прошивку. Это упрощает процесс внедрения автомата как при первичной установке, так и при замене старого устройства. Светодиодная индикация на корпусе позволяет точно определить текущую фазу работы (продувка, розжиг, рабочий режим) или выявить причину аварийного отключения. Устройство поддерживает работу с различными типами фотодатчиков, включая инфракрасные и кадмиевые модели, что обеспечивает гибкость при проектировании или модернизации систем.
Область применения
Для специалистов, работающих в сфере отопления и автоматики, TF 834.3 от Honeywell представляет собой проверенное и эффективное решение, соответствующее самым строгим требованиям безопасности:
- Одноступенчатые и двухступенчатые жидкотопливные горелки
- Отопительные котлы частного и промышленного назначения
- Теплогенераторные установки средней мощности
- Системы с автоматическим управлением розжигом
- Промышленные сушилки, печи и установки с тепловым циклом
Honeywell Satronic TF 834.3 — это интеллектуальный и надёжный элемент системы управления горелкой, созданный для обеспечения максимальной безопасности и устойчивости работы. Благодаря встроенной логике, простоте монтажа и устойчивости к внешним воздействиям он идеально подходит как для новых проектов, так и для модернизации действующих систем. Устройство позволяет минимизировать риски, связанные с розжигом, отключением и аварийными ситуациями, делая эксплуатацию отопительного оборудования более предсказуемой и безопасной.
