Тонкие реле Finder 38: максимум функционала при минимальных габаритах

Среди широкого спектра продукции итальянского производителя Finder особое место занимают промежуточные реле — устройства, выполняющие ключевую функцию коммутации цепей управления в автоматизированных системах. Серия 38, к которой относится ряд реле и соответствующих клеммных оснований, разработана с прицелом на универсальность, компактность и совместимость с промышленными стандартами. Эти реле востребованы в системах промышленной автоматизации, распределительных щитах, ПЛК-решениях, а также в инженерных сетях зданий и сооружений.

Технические характеристики

Ниже приведены ключевые параметры, характерные для промежуточных реле серии 38:

• Тип контактов: 1 переключающий контакт (SPDT);
• Номинальный ток: до 6 А при 250 В AC;
• Номинальное напряжение катушки: 12 В DC; 24 В DC; 24 В AC; 110 В AC; 230 В AC (в зависимости от модификации);

• Коммутационная способность: 1500 ВА при AC1;
• Максимальное коммутационное напряжение: 250 В AC;
• Минимальная коммутируемая нагрузка: 10 мА / 5 В;
• Индуктивность и сопротивление катушки: варьируются от 140 Ом до 11000 Ом (в зависимости от напряжения);
• Время срабатывания: ~10 мс;
• Время отпускания: ~5 мс;
• Изоляция между катушкой и контактами: ≥ 6 кВ (по стандарту EN 61810-1);
• Срок службы: до 106 электрических циклов, до 107 механических циклов;
• Монтаж: на DIN-рейку 35 мм с использованием специальных клеммных оснований Finder 38.51.0.024.0050 и других модификаций;
• Температурный диапазон эксплуатации: от –40 C до +70 C;
• Габариты реле: ~15,8 мм по ширине (суперкомпактный форм-фактор);
• Сертификация: соответствие стандартам UL, VDE, EAC, CE.

Принцип работы

Реле серии 38 работает по классическому электромагнитному принципу. При подаче напряжения на катушку создаётся магнитное поле, которое притягивает якорь и замыкает (или размыкает) контакты. Таким образом, цепь нагрузки оказывается подключённой или отключённой от источника питания. Реле, таким образом, служит как исполнительное устройство, способное изолированно и безопасно управлять цепями, работающими под другими напряжениями и токами, чем управляющий сигнал.Контактная группа, как правило, выполнена из серебросодержащего сплава для обеспечения долговечности и устойчивости к искрообразованию. Катушка реле в модификациях Finder 38.51 может быть рассчитана на постоянный или переменный ток. Также предусмотрены версии с пониженным энергопотреблением и возможностью индикации работы катушки за счёт встроенного светодиода.

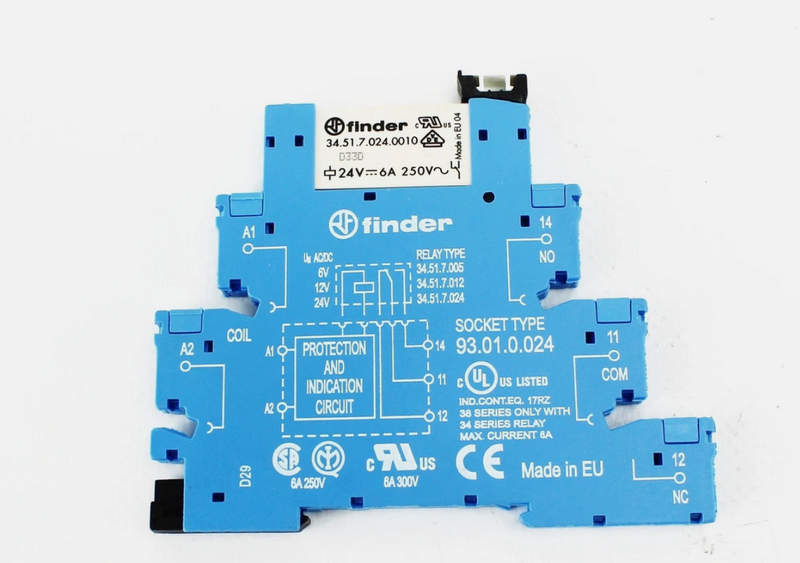

Конструкция и элементы реле

Конструктивно серия Finder 38 состоит из двух элементов: самого реле и соответствующего основания (розетки). Компактное реле выполнено в прямоугольном корпусе из пластика, устойчивого к высоким температурам. Все электрические подключения производятся через основание, которое снабжено винтовыми или пружинными зажимами. Это позволяет быстро и надёжно монтировать реле в шкафах управления, а также легко заменять компоненты без отсоединения проводов. Встроенные элементы защиты и комфорта подключения могут включать:

• Индикатор состояния (LED);
• Диод или варистор для защиты от перенапряжения;
• Модуль RC-цепочки (в переменных катушках);
• Механический флажок с фиксацией состояния реле;
• Ручной рычаг тестирования без подачи напряжения.

Некоторые исполнения предусматривают уже интегрированные модули индикации и защиты, другие — требуют установки таких опций отдельно, благодаря съёмной конструкции.

Режимы работы

Реле Finder 38 может функционировать в различных режимах в зависимости от специфики электрической цепи:

• Режим однократного включения. При подаче управляющего сигнала происходит одноразовое срабатывание реле — контакт переключается и сохраняет положение до снятия напряжения.
• Импульсный режим. В сочетании с внешней логикой возможно управление кратковременными импульсами для включения/отключения нагрузки.
• Режим тестирования. С помощью встроенного рычага или кнопки можно временно включить реле для проверки без подачи сигнала на катушку.
• Режим с защитой от дребезга. Благодаря быстрой инерционной конструкции и корректному подбору RC-цепочки реле минимизирует дребезг контактов при частом переключении.
• Режим с логическим управлением. Подходит для использования в интерфейсе с ПЛК или управляющей электроникой, так как реле допускает работу при низких токах управления и согласуется с транзисторными выходами контроллеров.

Преимущества серии Finder 38

Среди ключевых достоинств, определяющих популярность реле этой серии, можно выделить следующие:

• Компактность: ширина корпуса всего 15,8 мм позволяет экономить место на DIN-рейке;
• Гибкость исполнения: широкий выбор напряжений катушки и доступных опций (индикация, защита, ручной тест);
• Унификация подключения: возможность замены реле без вмешательства в проводку;
• Надёжность: длительный срок службы, устойчивость к перегрузкам и электромагнитным помехам;
• Простота монтажа: предусмотрены как винтовые, так и пружинные клеммы;
• Безопасность: высокая изоляция между управляющей и силовой частью, соответствие стандартам;
• Интеграция с автоматикой: возможность использования в цифровых схемах управления.

В целом, серия промежуточных реле Finder 38 представляет собой идеальное решение для промышленных и инженерных задач, где требуются надёжность, компактность и гибкость при коммутации. Благодаря продуманной конструкции, разнообразию модификаций и совместимости с современными стандартами автоматизации, эти реле широко применяются в электрощитах, шкафах управления и инженерной инфраструктуре. Конструктивная простота сочетается с высокой надёжностью, а наличие вспомогательных функций делает устройства универсальными в любых условиях эксплуатации.
