Точное и безопасное подключение реле с розеткой Finder 95.05
Современные решения в области электромонтажа и промышленной автоматизации требуют не только надежных реле, но и качественной коммутационной фурнитуры, обеспечивающей удобство подключения, безопасность и простоту обслуживания. В связи с этим особое внимание заслуживает розетка Finder 95.05 с винтовыми клеммами — элемент, предназначенный для монтажа реле промежуточного типа, входящих в состав различных автоматизированных систем управления, распределения и сигнализации.
Технические характеристики розетки Finder 95.05
Розетка Finder 95.05 разработана для установки реле на 8 контактов с двумя переключающими группами (2PDT), соответствующих типоразмеру реле серии 40 (например, 40.52, 40.61). Устройство обладает следующими характеристиками:
- Номинальное напряжение изоляции: 250 В AC;
- Максимальное напряжение между контактами и корпусом: до 4 кВ (по уровню испытания на диэлектрическую прочность);
- Максимальный ток на контакт: до 10 А (при установке соответствующего реле);
- Материал основания: термостойкий самозатухающий пластик;
- Количество полюсов: 2 переключающих контакта (соединение через реле);
- Тип подключения: винтовые клеммы под провод сечением до 2.5 мм2;
- Тип монтажа: на DIN-рейку (35 мм) или панельный монтаж с помощью винтов;
- Температурный диапазон эксплуатации: от -40 до +70 C;
- Совместимость: реле Finder 40.52, 40.61 и аналогичные модели с габаритом 8 пинов;
- Дополнительные функции: возможность установки модулей защиты и индикации (RC-снабберов, варисторов, диодов, светодиодов) через боковые слоты.
Конструкция и устройство

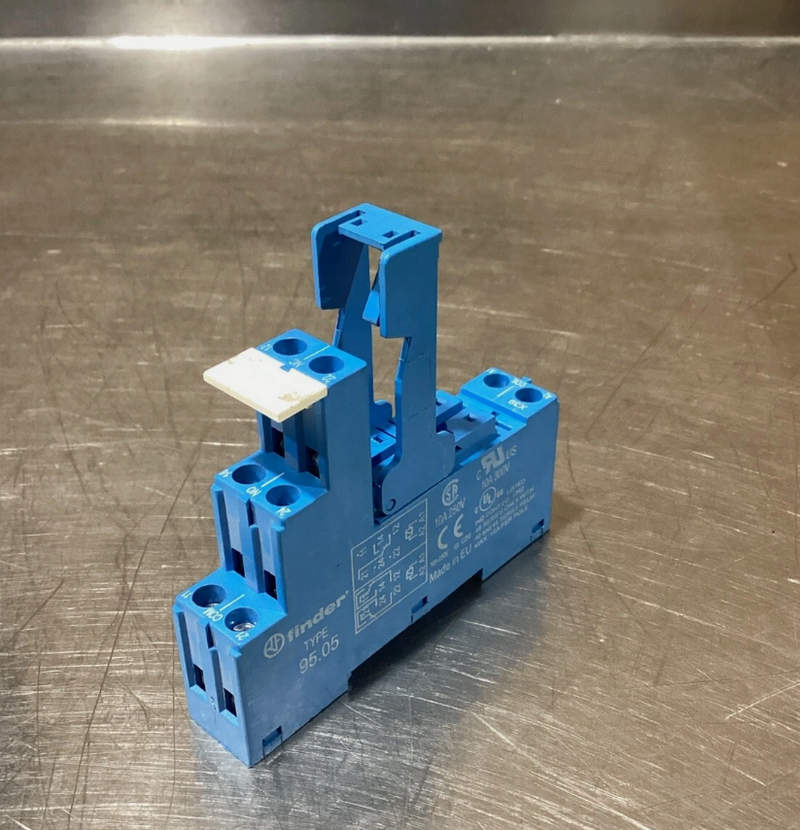

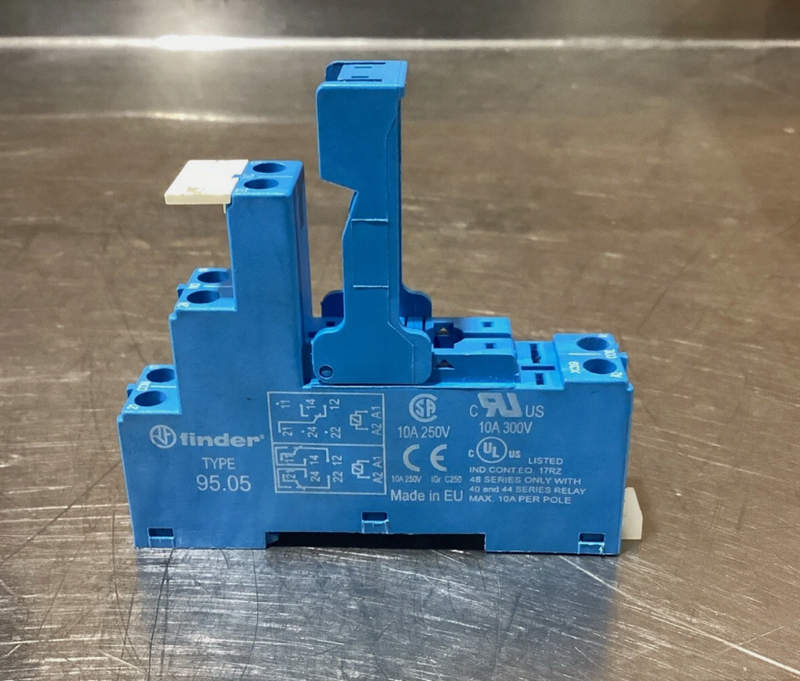

Розетка Finder 95.05 состоит из прямоугольного основания из термопластика, в котором размещены латунные или луженые латунные токопроводящие дорожки, соединяющиеся с винтовыми зажимами. На верхней части расположена схема разводки пинов, полностью соответствующая конфигурации ножек реле. Это обеспечивает точное подключение без ошибок. Центральное посадочное место имеет направляющие выступы, не позволяющие вставить реле в неверной ориентации. Каждая клемма оборудована винтовым зажимом — наиболее надежным типом соединения в условиях промышленной эксплуатации. Такой тип клемм обеспечивает высокий уровень контакта и стойкость к вибрациям. Провод зачищается, вводится в отверстие, после чего фиксируется с помощью винта. Особое внимание уделено фиксации на монтажной рейке: корпус розетки оснащен подпружиненным замком, который надежно удерживает ее на DIN-рейке даже при вертикальной установке. Также предусмотрены отверстия для панельного монтажа — в этом случае розетка крепится на винты через отверстия в углах корпуса.
Розетка Finder 95.05 не является активным элементом схемы. Ее основная задача — обеспечение быстрого и надежного подключения промежуточного реле к проводам системы. После установки реле в розетку происходит замыкание его контактов с токоведущими дорожками внутри розетки. Таким образом, внешние цепи, подведённые к винтовым клеммам, оказываются подключёнными к выводам реле. Дополнительной функцией розетки является возможность установки защитных модулей — они монтируются в боковые пазы и защищают реле от перенапряжений, индуцированных токов и обратного напряжения на катушке при отключении. Индикационные модули, оснащённые светодиодами, позволяют визуально контролировать наличие управляющего сигнала на катушке реле.
Режимы работы и эксплуатация
Розетка 95.05 функционирует исключительно в составе с реле и не имеет собственных режимов. Однако существуют режимы применения в зависимости от типа реле и условий:
- Нормальный режим: розетка используется с реле типа Finder 40.52 в цепях управления освещением, нагрузками и автоматическими системами.
- Режим с защитой: при установке RC-модуля или варистора розетка функционирует в условиях частых коммутаций и защищает реле от пиков.
- Режим индикации: при подключении модуля индикации пользователь может контролировать состояние реле визуально.
- Нагрузочный режим: при работе с реле, коммутирующими токи до 10 А, розетка обеспечивает безопасный и стабильный контакт, не перегреваясь.
Для корректной эксплуатации необходимо учитывать следующие моменты:
- Регулярная проверка степени затяжки винтовых клемм;
- Обеспечение доступа к модулю защиты при установке;
- Подбор реле только совместимых габаритов (8 пинов);
- Соблюдение предельно допустимого тока;
- Установка внутри шкафа с соблюдением температурных ограничений.
Области применения
Благодаря высокой универсальности и надежности, розетка Finder 95.05 применяется в самых различных сферах:
- Автоматизация производственных процессов (в составе шкафов управления и релейной логики);
- Энергетика и распределение питания (управление вводами, секциями, резервированием);
- Автоматика зданий и климатические системы (HVAC);
- Лифтовое оборудование и подъёмные механизмы;
- Осветительные системы (особенно при большом числе зон управления);
- Сигнальные и охранные системы (внутри панелей сигнализации);
- Машиностроение (управление вспомогательными цепями и исполнительными механизмами).
Таким образом, розетка Finder 95.05 с винтовыми клеммами представляет собой универсальное, удобное и надежное решение для монтажа реле в системах автоматики, управления и сигнализации. Простота подключения, возможность установки защитных и индикационных модулей, надёжное крепление — все эти качества делают данную модель незаменимой в промышленной электронике и инженерной практике.
