Точное и безопасное переключение: преимущества реле Finder 24 DC

Реле является одним из наиболее универсальных и востребованных элементов в электрических и электронных схемах управления. Среди производителей реле особое место занимает итальянская компания Finder, которая выпускает широкий ассортимент электромеханических, твердотельных и специальных реле, отличающихся высокой надёжностью, длительным сроком службы и удобством монтажа.

Технические характеристики

Ниже приведены основные параметры, характерные для электромеханических реле Finder с катушкой на 24 В постоянного тока:

• Номинальное напряжение катушки: 24 В DC;
• Диапазон срабатывания катушки: от 70 % до 120 % от номинального напряжения;
• Номинальный ток потребления катушки: порядка 20–60 мА в зависимости от модели;
• Сопротивление обмотки катушки: 400–1200 Ом (зависит от серии);
• Тип контактов: 1 или 2 переключающих (SPDT, DPDT);
• Номинальный ток коммутации: 8 А, 10 А или 16 А;
• Максимальное коммутируемое напряжение: 250 В AC (или 30 В DC при индуктивной нагрузке);
• Электрическая изоляция: до 6 кВ между катушкой и контактами;
• Диэлектрическая прочность: 1000 В AC между контактами при 50 Гц;
• Материал контактов: AgNi (серебро-никель) или AgSnO2 (серебро-оксид олова);
• Монтаж: на DIN-рейку через розетку (например, тип 94 или 95), пайка на печатную плату или винтовое крепление;
• Срок службы: механический ресурс до 107 операций, электрический — до 105–106 переключений (в зависимости от нагрузки).

Принцип работы реле Finder 24 В DC

Реле Finder с катушкой на 24 В DC относится к категории электромеханических устройств. Принцип его работы основан на использовании электромагнитной индукции. Когда на катушку подаётся постоянное напряжение, в ней создаётся магнитное поле, притягивающее якорь. Это движение замыкает (или размыкает) контакты, тем самым замыкая цепь нагрузки. После исчезновения напряжения на катушке, магнитное поле исчезает, и пружина возвращает якорь в исходное положение, при этом контакты возвращаются в первоначальное состояние. Таким образом, реле функционирует как коммутатор, управляемый внешним управляющим напряжением. Катушка, как правило, защищается диодом или RC-цепью (внешне или встроено), что позволяет избежать высоковольтных всплесков при отключении и продлевает срок службы управляющей электроники.

Режимы работы

Реле Finder на 24 В DC может работать в различных режимах в зависимости от способа подключения и задачи:

• Режим простого коммутатора — используется для замыкания или размыкания цепи при поступлении сигнала 24 В.
• Импульсный режим — возможен при использовании внешней схемы задержки или с импульсным управлением (в сочетании с модулями таймеров или ПЛК).
• Режим блокировки — с использованием двух реле возможно создание схемы самоблокировки, при которой одно реле удерживает себя во включенном состоянии после кратковременного импульса.
• Режим задержки отключения или включения — реализуется при подключении дополнительных таймеров или RC-модулей.
• Интерфейсный режим — применяется в системах автоматизации для развязки ПЛК и силовых цепей.

Некоторые модели Finder имеют встроенные индикаторы (светодиоды), отображающие состояние реле, а также возможность установки защитных модулей (RC, варистор, диод) в розетку для дополнительной фильтрации помех.

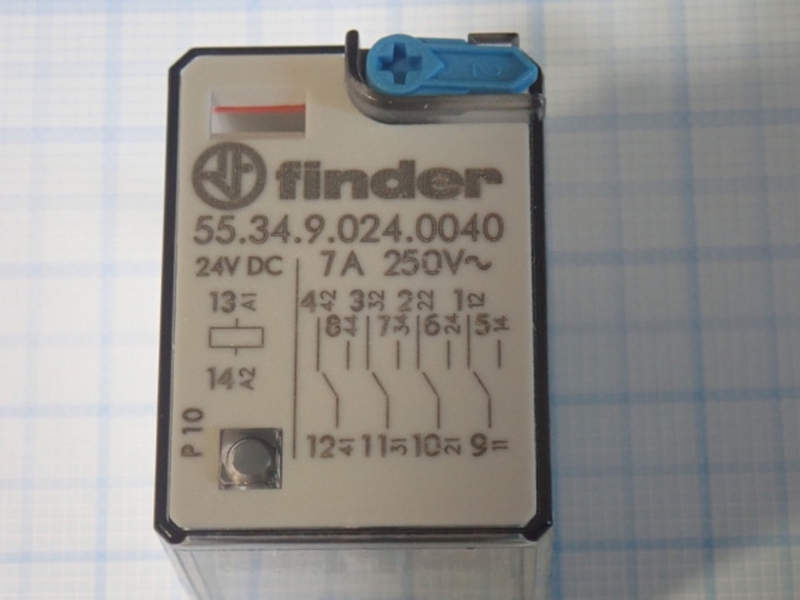

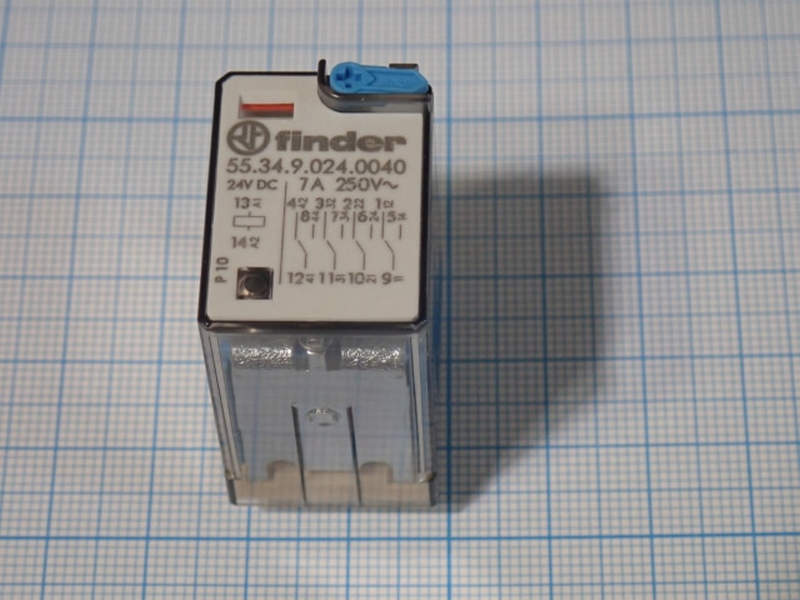

Особенности конструкции устройств

Конструкция реле Finder 24 В DC может отличаться в зависимости от серии, но общая архитектура типична для электромеханических реле: корпус из термостойкого пластика, внутри — катушка, подвижный якорь, контактная группа и возвратная пружина. В случае реле на печатную плату контакты выведены в виде пинов. Для модульных версий, монтируемых на DIN-рейку, предусмотрены розетки с винтовыми или пружинными зажимами. Пластиковый корпус защищает от пыли и механических повреждений, но реле не является герметичным, поэтому не предназначено для работы в условиях высокой влажности без дополнительной защиты. Некоторые модели выпускаются в герметичном исполнении с уровнем защиты IP67. Контактная система может иметь одну или две пары переключающих контактов. Контакты покрываются серебром, что улучшает электропроводность и увеличивает срок службы. Для коммутации индуктивных нагрузок может использоваться контактный материал с добавлением оксида олова (AgSnO2). Внешне устройство компактное, со стандартными размерами, подходящими под стандартные промышленные корпуса и распределительные щиты. Некоторые реле поставляются в корпусах с защелкой для DIN-рейки, а другие требуют использования розетки-адаптера типа Finder 94, 95, 92 и т.п.

Типовые области применения

Реле Finder на 24 В DC широко используется в следующих сферах:

• Автоматизация производственных процессов;
• Системы управления освещением;
• Щиты распределения и управления;
• Оборудование HVAC (отопление, вентиляция, кондиционирование);
• Промышленные контроллеры и ПЛК;
• Системы сигнализации и охранной автоматики;
• Коммутация индуктивных нагрузок (электромагниты, катушки, клапаны);
• Развязка логических и силовых цепей;
• Станочное оборудование и релейная логика;
• Медицинская и лабораторная техника (при наличии требований к безопасности)

Таким образом, реле Finder с катушкой на 24 В DC представляет собой надёжное, универсальное и удобное в эксплуатации устройство, подходящее как для простых, так и для сложных схем автоматизации. Оно обеспечивает надёжное разделение управляющих и силовых цепей, отличается высоким качеством исполнения, широким выбором контактных конфигураций и способов монтажа. Применение реле на 24 В DC особенно эффективно в промышленных условиях, где необходимо обеспечить надёжную коммутацию при низком управляющем напряжении. Простота подключения, разнообразие исполнений, высокая механическая и электрическая стойкость делают реле Finder оптимальным выбором для широкого круга задач.
