Современные технологии автоматизированной обработки всё чаще используют интеграцию CAD/CAM систем с реальным оборудованием посредством надёжных средств связи между программным обеспечением и станками с числовым программным управлением (ЧПУ). Одним из таких ключевых компонентов является постпроцессор — специализированный программный модуль, преобразующий универсальный управляющий код CAM-системы в формат, понятный конкретному типу ЧПУ. Постпроцессор FANUC для SolidCAM предназначен для генерации NC-кода, который полностью совместим с контроллерами FANUC. В процессе CAM-программирования, после создания траекторий инструментов, пользователь выполняет постпроцессирование — этап, на котором формируется управляющая программа (G-коды и M-коды), понятная конкретному оборудованию. Без постпроцессора траектория остаётся лишь визуальной моделью, а с ним она превращается в рабочий файл, готовый к загрузке в ЧПУ.

Технические характеристики

Постпроцессоры FANUC отличаются высокой гибкостью и адаптивностью. В их структуру входят:

Генератор G-кодов на базе шаблонов SolidCAM;
Возможность задания структуры программы (заголовки, подпрограммы, циклы и завершение);
Поддержка стандартов ISO G-кода с возможностью адаптации под конкретную модификацию станка;
Управление координатами, скоростью подачи, оборотами шпинделя, охлаждением, сменой инструмента;
Поддержка режимов G54-G59, G90/G91, G28, G43/G49, G0/G1/G2/G3;
Гибкая система переменных для учёта пользовательских настроек;
Возможность интеграции пользовательских макросов и шаблонов;
Формирование технологических комментариев и описаний;
Возможность оптимизации кода под производительность станка (удаление лишних переходов, объединение команд и т.п.).

Постпроцессор может быть адаптирован под разные версии контроллеров FANUC (например, серия 0i-MF, 21i, 16i и другие), а также под особенности токарных, фрезерных, многоосевых и комбинированных станков.

Режимы работы

Постпроцессор FANUC в SolidCAM работает в следующих режимах:

Обычный режим (2.5D/3D фрезерование) — предназначен для генерации управляющего кода для фрезерных операций, включая карман, контур, сверление и фаску. Поддерживаются плоскости XY, XZ, YZ, а также угловое позиционирование через G68/G69.
Токарный режим — предназначен для операций на токарных станках с поддержкой продольной, поперечной и комбинированной подачи. Учёт координат Z и X, режимов быстрой подачи и рабочей подачи (G0, G1).
Многоосевой режим — поддерживает генерацию кода для 4-осевых и 5-осевых операций. Здесь постпроцессор использует более сложную кинематическую модель станка, поддерживает синхронное перемещение нескольких осей, интерполяции и расчёт ориентации инструмента.

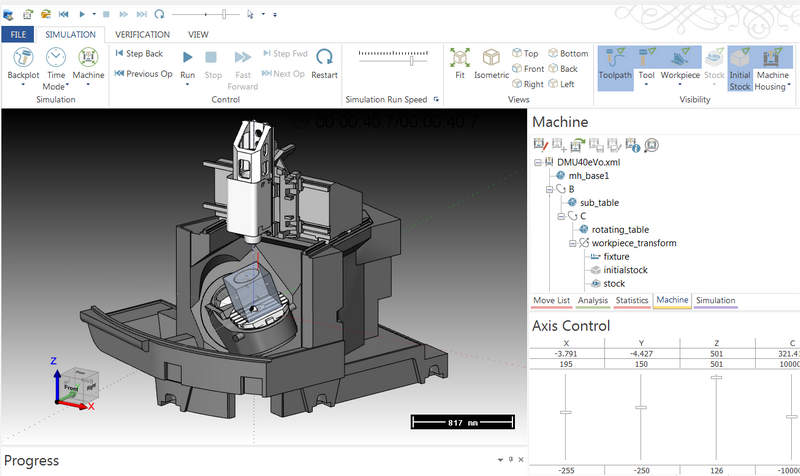

Симуляционный режим (Dry Run) — позволяет проверить структуру управляющей программы без вывода кода на реальное оборудование. Используется для визуального анализа на симуляторе и поиска ошибок.
Пользовательский режим — включает возможность модификации шаблонов, добавления своих макросов, циклов и структур для специфических нужд производства.

Принцип работы

Работа постпроцессора состоит из следующих этапов:

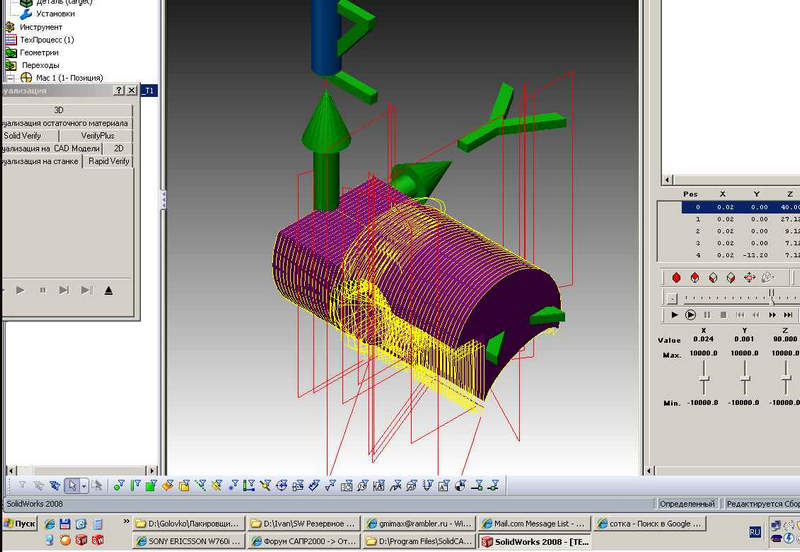

Анализ траекторий CAM-системы — SolidCAM создает путь инструмента с учетом выбранных стратегий обработки и параметров инструмента. Эти данные сохраняются в универсальном виде.
Запуск постпроцессора — пользователь выбирает соответствующий постпроцессор (например, "FANUC 3-осевой") и запускает генерацию NC-программы.
Формирование управляющего кода — на основе внутренних правил и шаблонов, постпроцессор формирует G-коды и M-коды с учётом координатных перемещений, глубины резания, компенсаций, охлаждения, смены инструмента и прочих параметров.
Вывод программы в текстовый файл — формируется готовый файл (обычно с расширением .NC или .TXT), который затем может быть загружен в ЧПУ FANUC через USB, Ethernet или DNC-соединение.
Отладка и проверка — пользователь может внести правки вручную или использовать симулятор FANUC для проверки результата. При необходимости постпроцессор может быть дополнительно скорректирован.

Преимущества использования постпроцессора FANUC для SolidCAM

Среди основных достоинств данного подхода можно выделить:

Универсальность — подходит для широкого спектра оборудования с контроллерами FANUC.
Точность — создаёт G-код, соответствующий всем требованиям станка, минимизируя риск ошибок.
Гибкость — возможность редактирования шаблонов под производственные задачи.
Интеграция — полная совместимость с SolidCAM позволяет использовать все возможности CAD/CAM системы.
Повышение эффективности — автоматизация вывода кода сокращает время подготовки производства.
Упрощение документооборота — возможна генерация технологических комментариев и сопровождение кода пояснением по инструментам.

Адаптация и настройка

Постпроцессор FANUC в SolidCAM может быть адаптирован под конкретную конфигурацию оборудования. Например, если станок использует нестандартные макрокоманды, другое расположение осей или ограниченный набор функций, это можно учесть в конфигурации постпроцессора. Настройка осуществляется через редактор постпроцессора, где используются структуры на языке шаблонов SolidCAM. Программируемые элементы включают:

Условия (if/else) для выбора режимов и форматов;
Переменные для считывания параметров обработки;
Вставка циклов и подпрограмм;
Привязка к внутренним параметрам CAM-модуля;
Генерация безопасных переходов, вывод компенсаций, корректное включение шпинделя и подачи.

Таким образом, постпроцессор FANUC для SolidCAM является важнейшим звеном в цифровом производственном процессе. Он обеспечивает надёжную и точную трансляцию технологических операций в формат, пригодный для выполнения на станках с ЧПУ. При правильной настройке и адаптации постпроцессор позволяет добиться высокой производительности, минимизировать вероятность поломки оборудования и гарантировать соответствие готовой детали проектной модели. Освоение принципов работы и режимов данного программного инструмента становится неотъемлемой частью подготовки специалистов в области автоматизированной обработки и промышленного производства.
