Точная работа оборудования с реле Finder 40.51

Реле Finder 40.51 8.230.0000 — это одно из наиболее популярных электромеханических промежуточных реле, входящее в серию 40 итальянского производителя Finder. Данная модель специально разработана для применения в промышленных, коммерческих и бытовых электрических системах, где требуется надежное переключение цепей при высоком уровне электрической и механической прочности. Благодаря своим компактным размерам, высокой надежности и универсальности, реле 40.51 8.230.0000 находит применение в системах автоматизации, управлении освещением, сигнализации, вентиляции, охранных комплексах и других инженерных системах.

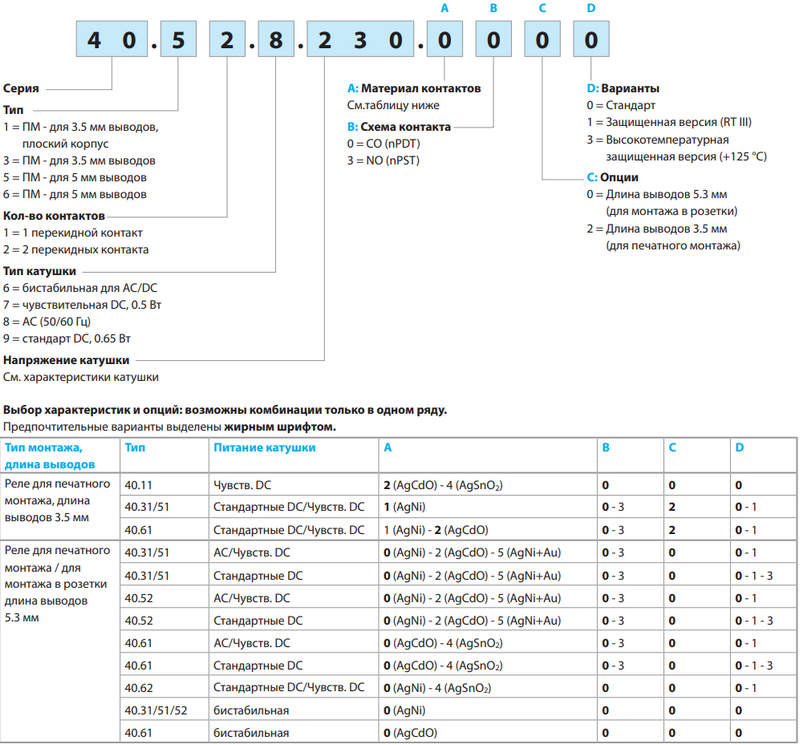

Технические характеристики

Реле Finder 40.51 8.230.0000 обладает следующими основными параметрами:

• Номинальный ток: 8 А;
• Количество переключающих контактов: 1 (однополюсное переключение — SPDT);
• Тип тока катушки: переменный (AC), частота — 50/60 Гц;
• Коммутационная способность контактов: до 2000 ВА (при 250 В AC);
• Механическая износостойкость: до 10 миллионов циклов;
• Сопротивление изоляции: > 1000 МОм при 500 В DC;

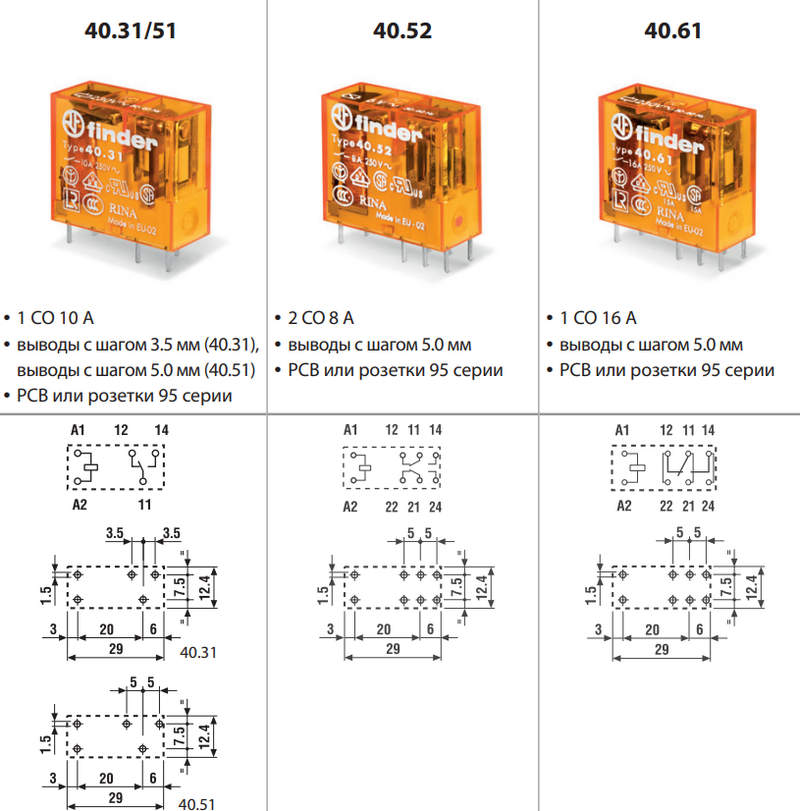

• Монтаж: на панель или на DIN-рейку с использованием соответствующей розетки (например, 95.05 или 95.75);
• Рабочая температура: от –40 C до +85 C;
• Серия: 40.51 — классическое промежуточное реле Finder;
• Габариты корпуса: приблизительно 15.7 мм по ширине;
• Контакты: серебряно-никелевые (AgNi) — высокая износостойкость.

Особенности конструкции и исполнения

Реле Finder 40.51 8.230.0000 выполнено в компактном пластиковом корпусе, обеспечивающем удобный монтаж в стандартные розетки Finder серий 95.хх. Прозрачный корпус даёт возможность визуально контролировать состояние контактов и движения якоря. Катушка реле рассчитана на питание переменным напряжением 230 В и снабжена защитным элементом в виде встроенного варистора, уменьшающего вероятность повреждения от импульсных перенапряжений в сети. Внутри устройства находится электромагнитная система, включающая катушку, подвижный якорь и контактную группу. Один переключающий контакт (SPDT) обеспечивает возможность подключения устройства в схемах, требующих как замыкания, так и размыкания цепи в зависимости от состояния управляющего сигнала. Дополнительно возможно использование модулей индикации и защиты, таких как светодиодная индикация включения катушки или варисторный модуль. Благодаря унифицированной посадочной структуре, реле можно применять в комбинации с различными аксессуарами Finder, расширяя его функциональность и совместимость с автоматизированными системами.

Режимы работы реле

Реле 40.51 8.230.0000 может функционировать в следующих основных режимах:

• Режим замыкания цепи при подаче напряжения на катушку: При подаче 230 В переменного тока на управляющую катушку происходит возбуждение магнитного поля, которое притягивает якорь, замыкая контакт между общим и нормально разомкнутым (NO) выводом. Это позволяет замкнуть силовую или управляющую цепь.
• Режим размыкания цепи при снятии напряжения: При отключении питания с катушки магнитное поле исчезает, возвратная пружина возвращает якорь в исходное положение, размыкая цепь между общим и NO-контактом, одновременно замыкая контакт с нормально замкнутым (NC) выводом. Это может использоваться, например, для аварийной сигнализации или возврата системы в безопасное состояние.
• Импульсный режим работы: При кратковременной подаче напряжения реле совершает одно переключение. Используется в схемах управления освещением, где необходимо краткое замыкание.
• Длительная коммутация: Возможно продолжительное удержание реле во включенном состоянии при подаче напряжения на катушку, что необходимо, например, в системах контроля доступа или вентиляции.

Принцип действия

Принцип работы реле Finder 40.51 основан на действии электромагнита. Катушка устройства представляет собой намотанный медный провод, создающий магнитное поле при протекании через него тока. Это поле притягивает ферромагнитный якорь, который в свою очередь перемещает контактную группу. Переключающий механизм обеспечивает переключение между нормально разомкнутым и нормально замкнутым контактами. Основные стадии работы реле включают:

• Подключение питания к катушке (230 В AC);
• Возникновение магнитного поля в сердечнике;
• Притяжение подвижного якоря к сердечнику;
• Срабатывание контактной группы (замыкание/размыкание);
• Удержание якоря в рабочем положении до снятия напряжения;
• Возврат якоря в исходное положение после обесточивания.

Контакты реле при этом изготавливаются из сплава AgNi, что обеспечивает высокую стойкость к дуговым разрядам, уменьшает степень эрозии и увеличивает срок службы реле.

Таким образом, реле Finder 40.51 8.230.0000 — это компактное и функциональное устройство, обеспечивающее надежную коммутацию в самых разнообразных схемах автоматизации и управления. Простота конструкции, высокая долговечность, широкий диапазон рабочих характеристик и совместимость с модульными системами делают его незаменимым компонентом в современном электротехническом оборудовании.
