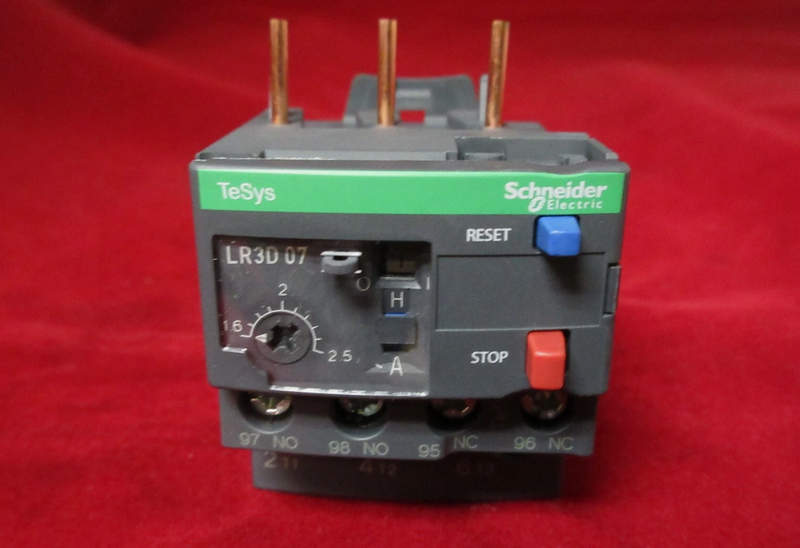

Тепловое реле Schneider Electric LR3D07 — надежная защита электродвигателей от перегрузок

Тепловые реле занимают ключевое место в системах защиты электрических двигателей, обеспечивая стабильную работу оборудования в условиях переменных нагрузок и исключая риск повреждения вследствие перегрева. Модель Schneider Electric LR3D07 относится к категории надежных и проверенных решений, ориентированных на эксплуатацию в промышленной среде с повышенными требованиями к точности и долговечности. Данное устройство разработано с учетом особенностей современных производственных процессов, где требуется четкий контроль токовых нагрузок и оперативная реакция на отклонения от номинальных параметров. Конструктивная простота в сочетании с технологической продуманностью обеспечивает широкую совместимость с пускателями и контакторами, формируя эффективный защитный контур.

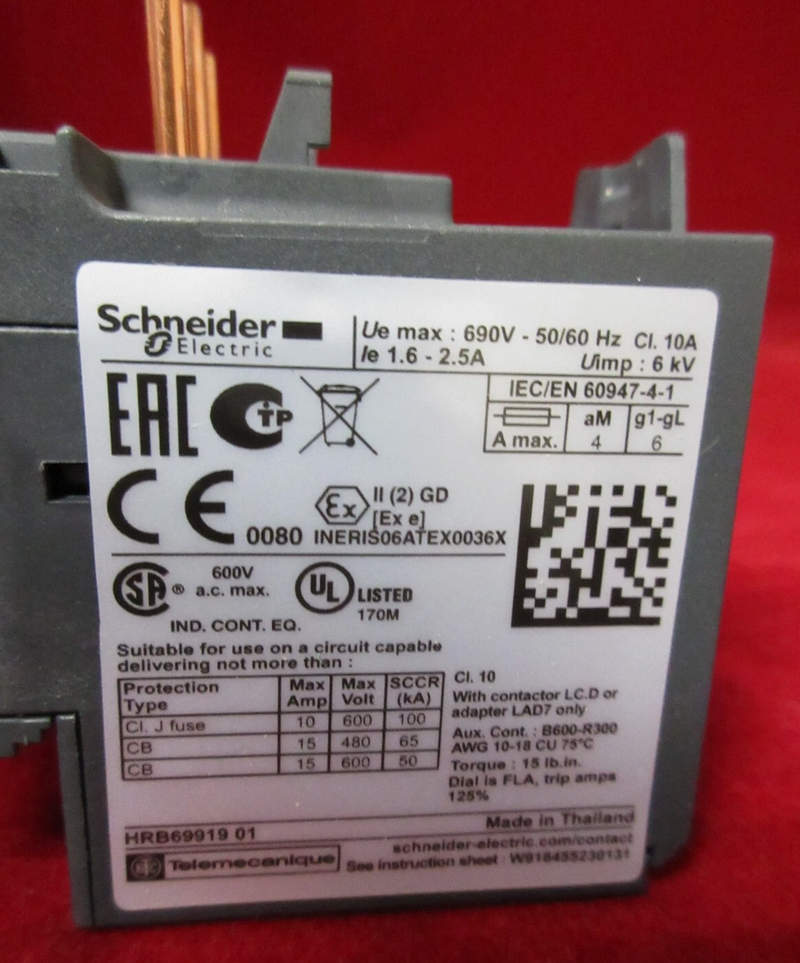

Технические характеристики устройства

Ключевые параметры теплового реле формируют его функциональные возможности и определяют область применения. Для Schneider Electric LR3D07 характерны следующие показатели:

• Номинальный диапазон регулируемого тока: 1,6–2,5 А;
• Тип защиты: тепловая с использованием биметаллических пластин;
• Класс срабатывания: 10A, ориентированный на защиту стандартных асинхронных двигателей;
• Номинальное напряжение изоляции: до 690 В;
• Частота сети: 50/60 Гц;
• Наличие ручного и автоматического режима сброса: предусмотрено;
• Количество вспомогательных контактов: 1 нормально замкнутый, 1 нормально разомкнутый;
• Температурная компенсация: встроенная, повышающая точность срабатывания;
• Способ монтажа: прямое крепление на контакторы серии TeSys D;
• Степень защиты корпуса: IP20;
• Материал корпуса: термостойкий пластик с повышенной механической прочностью;
• Рабочий температурный диапазон: от −20 до +60 C;
• Срок службы: рассчитан на длительную эксплуатацию в условиях промышленной нагрузки.

Такие характеристики обеспечивают устойчивую работу в широком диапазоне условий и делают устройство универсальным элементом системы защиты.

Особенности конструкции устройства

Тепловое реле Schneider Electric LR3D07 выполнено с применением биметаллических элементов, реагирующих на изменение температуры, вызванное прохождением электрического тока. Основной принцип действия базируется на различии коэффициентов теплового расширения металлов, что приводит к изгибу пластины при нагреве и последующему срабатыванию механизма отключения. Конструкция включает в себя компактный корпус, внутри которого размещены токопроводящие элементы, тепловые датчики и механизм фиксации состояния. Встроенная система температурной компенсации нивелирует влияние окружающей среды, благодаря чему точность работы сохраняется даже при колебаниях температуры воздуха.

Регулировка уставки осуществляется посредством поворотного механизма, обеспечивающего точную настройку под конкретные параметры двигателя. Это особенно важно при эксплуатации оборудования с различными режимами нагрузки. Контактная группа выполнена с учетом высокой износостойкости, что гарантирует стабильность коммутации на протяжении всего срока службы. Дополнительные вспомогательные контакты расширяют функциональность, позволяя интегрировать реле в сложные схемы автоматизации. Компактные размеры и возможность прямого монтажа на контактор значительно упрощают процесс установки и сокращают время сборки электрических шкафов.

Принцип работы и функциональные возможности

Работа теплового реле основана на контроле тока, проходящего через защищаемую цепь. При превышении установленного значения происходит нагрев биметаллической пластины, что вызывает механическое воздействие на контактный механизм. При достижении критической температуры происходит размыкание цепи управления, в результате чего отключается контактор и прекращается питание двигателя. Такая схема обеспечивает защиту от перегрузок и длительных токовых превышений. Дополнительные функции устройства включают возможность ручного сброса, что удобно при техническом обслуживании, а также автоматический возврат в исходное состояние после нормализации параметров. Температурная компенсация позволяет учитывать внешние условия, исключая ложные срабатывания и обеспечивая стабильность работы.

Преимущества использования

Применение теплового реле Schneider Electric LR3D07 обеспечивает ряд эксплуатационных преимуществ. Среди ключевых достоинств можно выделить:

• Высокая точность срабатывания благодаря температурной компенсации,
• Надежная защита электродвигателей от перегрузок,
• Простота настройки и эксплуатации,
• Компактные размеры и удобство монтажа,
• Долговечность и устойчивость к механическим воздействиям,
• Совместимость с широким спектром контакторов,
• Снижение риска аварийных ситуаций,
• Экономия затрат на ремонт и обслуживание оборудования.

Такие преимущества делают устройство востребованным решением для предприятий различного масштаба.

Роль в системе автоматизации

Тепловое реле является важным элементом комплексной системы управления. Оно взаимодействует с контакторами, автоматическими выключателями и контроллерами, формируя защитный контур. В современных системах автоматизации реле используется в сочетании с программируемыми логическими контроллерами, что позволяет реализовать более гибкие алгоритмы управления и диагностики. Интеграция устройства в систему обеспечивает своевременное отключение оборудования при перегрузке и предотвращает развитие аварийных ситуаций.

Области применения

Тепловое реле Schneider Electric LR3D07 используется в различных сферах промышленности и инфраструктуры. Основные направления эксплуатации включают:

• Системы управления электродвигателями в производственных линиях,
• Насосные станции и системы водоснабжения,
• Вентиляционные и климатические установки,
• Конвейерные системы и транспортные линии,
• Оборудование пищевой промышленности,
• Станки и технологические комплексы,
• Энергетические установки и распределительные узлы,
• Автоматизированные системы управления производством.

Широкий спектр применения обусловлен универсальностью конструкции и стабильностью рабочих характеристик.

Таким образом, тепловое реле Schneider Electric LR3D07 представляет собой эффективное средство защиты электродвигателей, сочетающее в себе надежность, точность и простоту эксплуатации. Конструктивные особенности устройства обеспечивают стабильную работу в широком диапазоне условий, а технические характеристики позволяют использовать его в различных отраслях промышленности. Применение данного реле способствует повышению безопасности оборудования, снижению эксплуатационных затрат и увеличению срока службы электрических систем. Дополнительным фактором является возможность получения консультаций и оперативной доставки через компанию «Олниса», что делает процесс приобретения и внедрения оборудования максимально удобным и эффективным.
