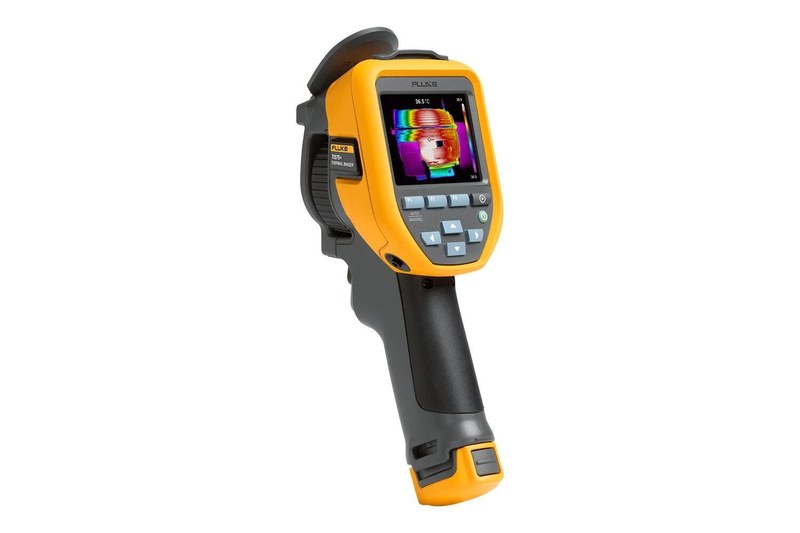

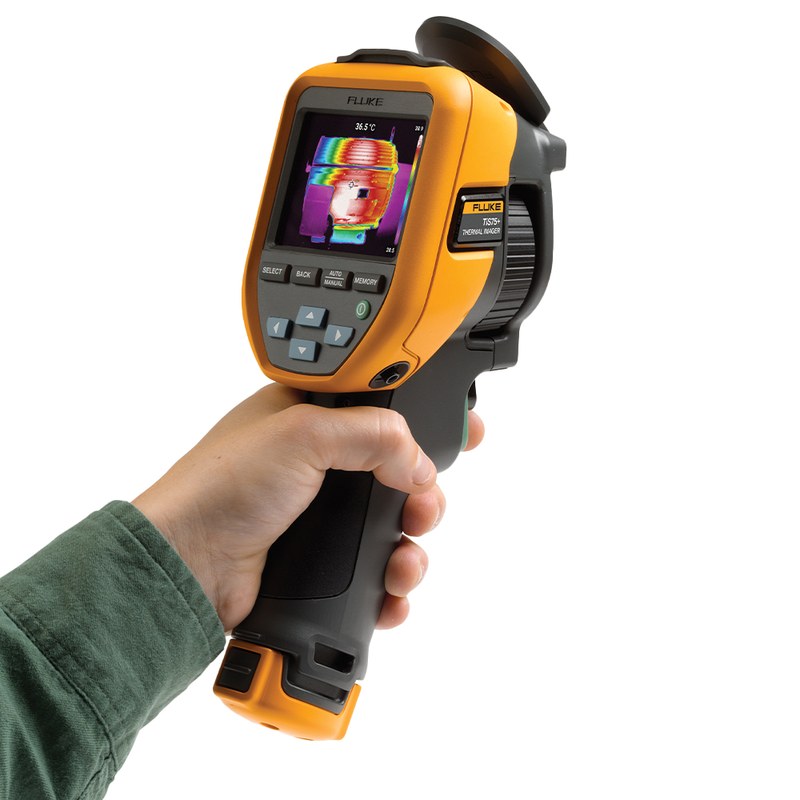

Тепловизор Fluke TiS75+ 5160043 — профессиональная тепловизионная диагностика оборудования

Fluke TiS75+ представляет собой профессиональный инфракрасный тепловизор семейства TiS, предназначенный для бесконтактного контроля температурного состояния электрического, механического и промышленного оборудования. Прибор формирует полноценное термографическое изображение исследуемого объекта, благодаря чему специалист может не только измерить температуру отдельной точки, но и увидеть распределение нагрева по всей контролируемой поверхности.

Технические характеристики

Ниже рассмотрим основные параметры Fluke TiS75+ 5160043:

• производитель — Fluke,
• категория оборудования — профессиональный инфракрасный тепловизор,
• серия — TiS,
• модель — TiS75+,
• исполнение — FLK-TIS75+ 27HZ,
• Part No. — 5160043,
• инфракрасное разрешение — 384 × 288 пикселей,
• общее количество ИК-пикселей — 110592,
• частота кадров — 27 Гц,
• диапазон измеряемой температуры — от −20 до +550 °C,
• калиброванный диапазон — от −10 °C,
• основная точность — ±2 °C или ±2%,
• тепловая чувствительность NETD — 40 мК,
• пространственное разрешение IFOV — 1,91 мрад,
• поле зрения — 42 × 30°,
• минимальное расстояние фокусировки — 0,15 м,
• система фокусировки — ручная,
• внешняя память — карта SD не менее 4 Гбайт,
• радиометрический формат изображений — IS2,
• расчет точки росы — предусмотрен,
• беспроводное подключение — предусмотрено,
• поддержка Fluke Connect — предусмотрена,
• питание — сменный литий-ионный аккумулятор,
• типовое время автономной работы — не менее 3,5 часа без Wi-Fi,
• время полной зарядки аккумулятора — до 2,5 часа,
• степень защиты корпуса — IP54,
• устойчивость к падению — до 2 м,
• рабочая температура — от −10 до +50 °C,
• масса с аккумулятором — около 0,885 кг,
• точное исполнение — Fluke TiS75+ 27 Hz 5160043.

Особенности конструкции устройств

Fluke TiS75+ построен на основе инфракрасной матрицы разрешением 384 × 288 пикселей. Каждый элемент детектора регистрирует инфракрасное излучение определенной области объекта, после чего электроника преобразует массив измерений в цветное тепловое изображение. Высокое для класса TiS количество измерительных точек позволяет видеть небольшие температурные неоднородности и детальнее исследовать сложное оборудование. Это особенно полезно при проверке клеммных соединений, контакторов, автоматических выключателей, подшипников, электродвигателей и элементов силовой электроники. Температурный диапазон достигает +550 °C. Такой верхний предел расширяет сферу применения тепловизора за пределы обычных электротехнических обследований и позволяет контролировать нагретые поверхности промышленного оборудования, технологических узлов и механических агрегатов. Нижняя граница составляет −20 °C, однако значения ниже −10 °C не относятся к калиброванной части диапазона. Этот момент необходимо учитывать при подготовке измерительных отчетов и при работе в низкотемпературных условиях. Тепловая чувствительность 40 мК позволяет прибору различать небольшие температурные перепады. Чем меньше значение NETD, тем более тонкие различия температуры может визуально отображать тепловизионная система.

Области применения

Ключевыми направлениями применения Fluke TiS75+ являются:

• тепловизионное обследование электроустановок,
• контроль распределительных шкафов,
• диагностика автоматических выключателей,
• проверка электрических соединений,
• обследование шин и контакторов,
• контроль электродвигателей,
• диагностика подшипниковых узлов,
• обследование насосов и компрессоров,
• контроль силовой электроники,
• диагностика преобразователей частоты,
• обследование систем отопления,
• контроль вентиляционного оборудования,
• поиск участков перегрева,
• профилактическое техническое обслуживание,
• наблюдение температурных изменений во времени,
• формирование базы термографических обследований оборудования.

Компания «Олниса» помогает организовать закупку тепловизора Fluke TiS75+ 5160043 для электротехнической службы, сервисного подразделения или промышленного предприятия. Клиентам доступны технические консультации по характеристикам прибора, его функциональным возможностям и совместимым принадлежностям. Компания организует оперативную доставку оборудования по всей стране, включая удаленные регионы и производственные площадки. Через «Олниса» можно заказать тепловизоры Fluke и другое профессиональное измерительное оборудование в рамках одной поставки.

Преимущества

Основными преимуществами Fluke TiS75+ являются:

• высокая информативность тепловизионного обследования,
• удобство поиска температурных аномалий,
• наглядность результатов диагностики,
• простота работы непосредственно на промышленном объекте,
• удобное сенсорное управление,
• возможность быстро связывать термограмму с конкретным оборудованием,
• практичность для профилактического обслуживания,
• удобство наблюдения изменений состояния оборудования во времени,
• гибкость при анализе сложных объектов,
• возможность сочетать тепловое и обычное изображение,
• удобство документирования обнаруженных отклонений,
• мобильность при выездных обследованиях,
• хорошая приспособленность к промышленной эксплуатации,
• удобство организации больших архивов измерений,
• возможность интеграции результатов в цифровой рабочий процесс,
• надежность при регулярном профессиональном использовании,
• долговечность при соблюдении условий эксплуатации.

Таким образом, Fluke TiS75+ 5160043 представляет собой профессиональный тепловизор с инфракрасным разрешением 384 × 288 пикселей и температурным диапазоном до +550 °C. Прибор предназначен для обнаружения температурных аномалий в электрическом, механическом, энергетическом и технологическом оборудовании без непосредственного контакта с исследуемыми поверхностями.
