Стабильная работа релейных схем благодаря модулю Finder 99.02

Модуль индикации защиты Finder 99.02 — это вспомогательное устройство, предназначенное для визуального контроля состояния работы реле, обеспечения индикации его срабатывания, а также повышения общей безопасности и надежности в электрических схемах автоматизации и управления. Такие модули широко применяются в составе релейных сборок, где необходима визуализация состояния цепи и встроенная защита от обратного напряжения или импульсных перенапряжений. Модель 99.02 является частью крупной системы компонентов компании Finder, предназначенных для удобной и безопасной эксплуатации реле в различных электротехнических и промышленных установках.

Технические характеристики

Finder 99.02 — это модуль, устанавливаемый в разъем реле, оснащённый встроенными элементами защиты и светодиодной индикацией. Основные технические параметры модуля:

• Номинальное напряжение питания: 6...240 В AC/DC (в зависимости от модификации);
• Тип индикации: встроенный светодиод (LED) зелёного или красного цвета;
• Тип защиты: встроенный подавляющий диод или RC-цепочка;
• Совместимость: предназначен для использования с розетками серии 95.05, 95.75 и аналогичными от Finder;
• Габаритные размеры: компактные, соответствующие размерам розеток, не увеличивают высоту монтажа;
• Крепление: устанавливается в предусмотренный паз на розетке, не требует пайки;
• Степень защиты: IP20 (в составе розетки);
• Материал корпуса: термостойкий пластик, устойчивый к нагреву и вибрациям;
• Рабочая температура: от -40 до +85 C.

Модуль выпускается в различных версиях, рассчитанных на разные диапазоны напряжений и типы встроенной защиты, в том числе:

• 99.02.0.024.98 – с диодом и светодиодной индикацией на 24 В DC;
• 99.02.0.230.98 – с RC-цепочкой и индикацией для 230 В AC;
• 99.02.0.012.98 – для низковольтных применений на 12 В DC.

Особенности конструкции устройства

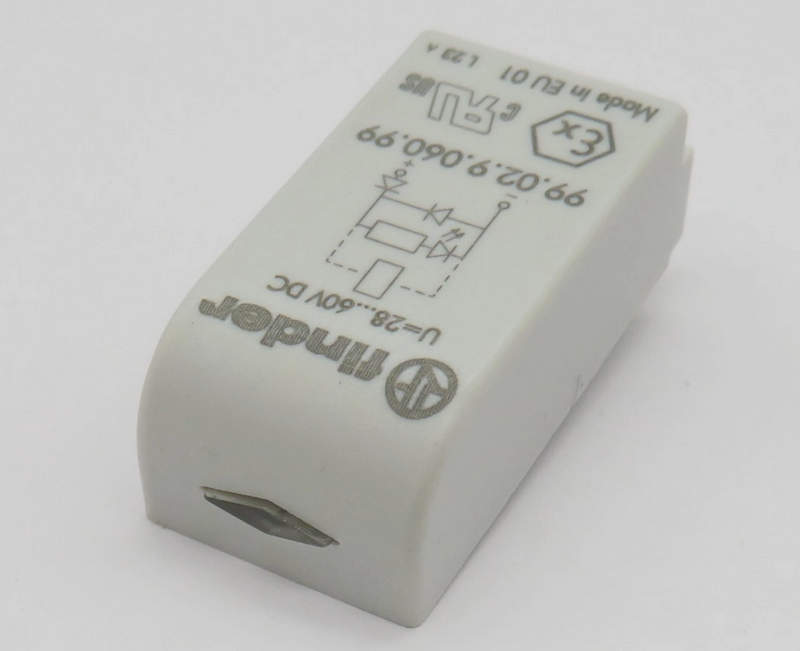

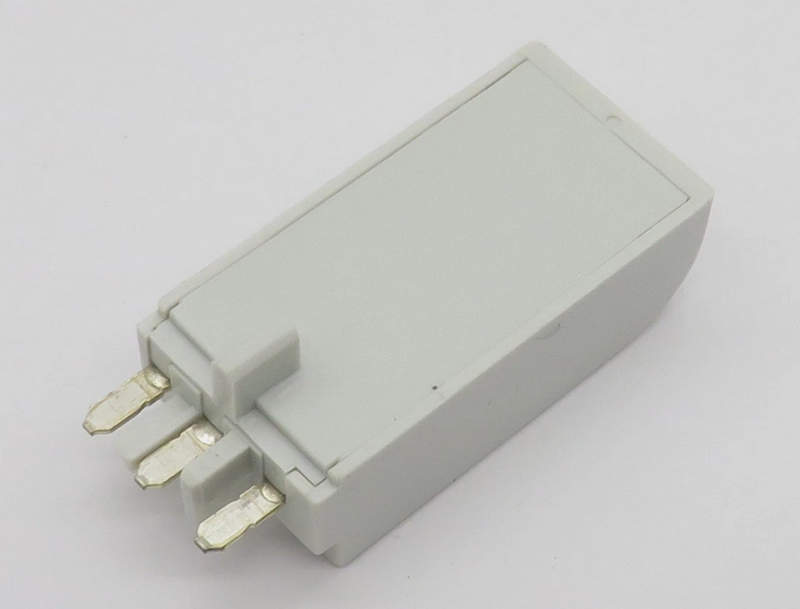

Конструктивно модуль 99.02 выполнен в виде плоской вставки, которая легко интегрируется в розетку реле. Он имеет специальные контактные ножки, которые при установке входят в зацепление с контактами розетки, обеспечивая надежное соединение без дополнительной фиксации или пайки. Это позволяет легко устанавливать или заменять модуль без необходимости демонтажа реле. Светодиод, расположенный на поверхности модуля, обеспечивает визуальную индикацию работы реле — при подаче управляющего сигнала он загорается, что позволяет оператору или обслуживающему персоналу мгновенно определить, находится ли реле в активном состоянии. Это особенно важно в сложных распределительных щитах или промышленных установках с большим количеством релейных групп. Встроенный диод или RC-цепочка предназначены для подавления переходных процессов при коммутации — таких, как обратное напряжение или перенапряжения, возникающие в катушке реле при размыкании цепи. Это защищает управляющую электронику (ПЛК, микроконтроллеры, реле времени и др.) от повреждения и повышает надёжность всей системы.

Режимы работы

Модуль 99.02 функционирует в пассивном режиме, то есть он не генерирует управляющих сигналов, а лишь отображает состояние катушки реле и гасит переходные напряжения. В зависимости от напряжения и типа защиты, модуль можно использовать в одном из следующих режимов:

• В режиме постоянного тока (DC): модификации с диодом и светодиодной индикацией подключаются параллельно катушке реле. Диод направлен встречно к катушке, чтобы гасить обратный выброс напряжения при размыкании.
• В режиме переменного тока (AC): модификации с RC-цепочкой и индикацией предназначены для снижения перенапряжения, возникающего при коммутации на высоких частотах или длинных проводах. RC-цепь эффективно подавляет резонансные явления.

Индикация включения осуществляется светодиодом, который загорается при наличии напряжения на катушке. Таким образом, визуальный контроль возможен в реальном времени, без применения внешнего измерительного оборудования.

Принцип работы

Принцип действия модуля основывается на простых законах электротехники. Когда управляющее напряжение подаётся на катушку реле, через нее начинает протекать ток, формируя магнитное поле, необходимое для замыкания контактной группы. Модуль 99.02, подключённый параллельно катушке, выполняет две задачи:

• Светодиод индицирует наличие тока через катушку, подтверждая её срабатывание. Это достигается за счёт падения напряжения на токоограничивающем резисторе, включенном последовательно со светодиодом.
• Элемент защиты — диод или RC-цепочка — гасит переходные процессы. В случае с диодом, он проводит ток в обратном направлении, замыкая его внутри катушки и предотвращая выброс в управляющее устройство. RC-цепь поглощает часть энергии, возникающей при разрыве цепи, предотвращая скачки напряжения.

Такая конструкция защищает и само реле, и внешние управляющие цепи, значительно увеличивая срок службы компонентов.

Области применения

Модуль индикации и защиты 99.02 применяется в широком спектре задач, где используются электромагнитные реле с розеточным подключением:

• Программируемые логические контроллеры (ПЛК);
• Промышленная автоматика и распределительные шкафы;
• Системы освещения и сигнализации;
• Контроль доступа, охранные системы;
• Щиты управления HVAC и вентиляцией;
• Сельскохозяйственное оборудование;
• Электротехнические лаборатории и учебные стенды;
• Любые объекты, где необходим визуальный контроль состояния реле.

Таким образом, модуль индикации и защиты Finder 99.02 представляет собой простой, но эффективный способ повышения надежности электрических цепей с реле. Он позволяет не только визуально контролировать работу катушки, но и защищает чувствительные управляющие элементы от опасных переходных процессов. Простота установки, широкий выбор модификаций и совместимость с популярными розетками делает его незаменимым в промышленной автоматике и электротехнических сборках. Использование модуля 99.02 в комплексе с реле и розетками Finder обеспечивает высокую надежность, наглядность и безопасность электрических установок.
