Современный монтаж начинается с WAGO 221-4

Современные системы электрического монтажа предъявляют всё более высокие требования к надёжности, безопасности и простоте установки соединений. Среди производителей, предлагающих решения, отвечающие этим критериям, особое место занимает немецкая компания WAGO. Её продукция известна во всём мире благодаря качеству, инновациям и удобству применения. Серия 221 является одной из самых популярных линеек клеммников в ассортименте компании, и среди её моделей выделяется WAGO 221-4 — универсальный 4-проводный клеммник, который отличается широким спектром применения, возможностью быстрого подключения проводов без использования инструмента и компактными размерами. Модель WAGO 221-4 предназначена для создания быстросъёмных, надёжных и долговечных соединений между несколькими проводниками различных типов. В отличие от традиционных винтовых клемм, где требуется инструмент для фиксации провода, здесь используется пружинная технология, упрощающая монтаж и демонтаж. Это делает клемму особенно актуальной для электрического монтажа в распределительных коробках, щитах, осветительных системах, временных соединениях, а также в условиях, где проводка может периодически модифицироваться или обслуживаться.

Технические характеристики

Клемма WAGO 221-4 обладает рядом важных технических параметров, обеспечивающих её универсальность и безопасность:

• Номинальное количество подключаемых проводников: 4;
• Поддерживаемые типы проводов: одножильные, многожильные, гибкие;
• Диапазон сечений подключаемых проводов: от 0,2 до 4 мм2;
• Номинальное напряжение: до 450 В;
• Максимальный ток: до 32 А;
• Температурный режим эксплуатации: от -40 до +85 C;
• Изоляционный материал: термостойкий поликарбонат;

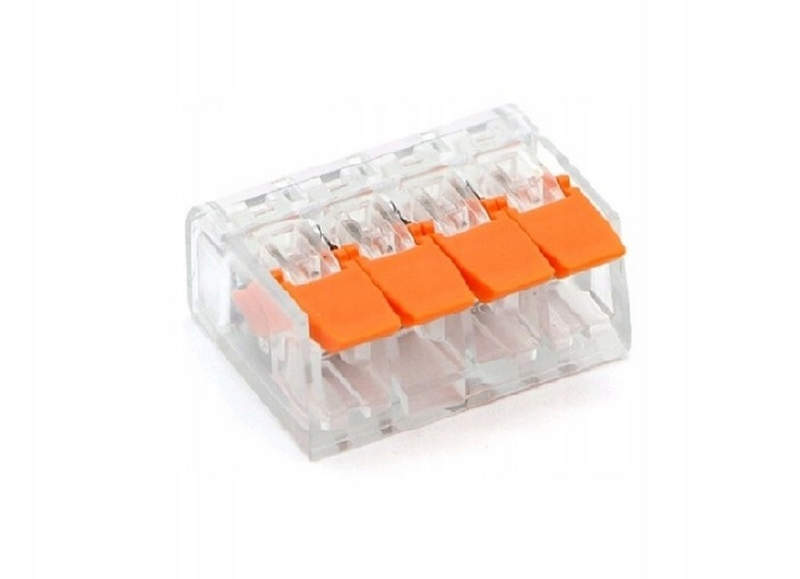

• Корпус: прозрачный, с цветными рычагами (для визуального контроля и удобства монтажа);
• Габариты (ориентировочно): длина около 40 мм, ширина 18 мм, высота 8–10 мм;
• Стандарты и сертификация: соответствует EN и IEC, имеет допуски UL и VDE.

Компактные размеры при высокой токовой нагрузке делают WAGO 221-4 особенно удобной в условиях ограниченного монтажного пространства. Возможность подключения до четырёх проводников одновременно обеспечивает удобство в построении параллельных цепей.

Принцип работы

Основой конструкции WAGO 221-4 является система пружинного зажима с рычажным механизмом. В отличие от классических пружинных соединений, где для установки провода необходимо использовать усилие или специальный инструмент, здесь монтаж выполняется при помощи поворотного рычага, что обеспечивает простой и понятный процесс подключения. Принцип действия можно описать следующим образом:

• Рычаг на корпусе клеммы поднимается вверх. Это вызывает разжатие пружинного механизма внутри клеммы, создавая свободный канал для ввода проводника.
• Подготовленный провод (без изоляции на длину около 11 мм) вставляется в открытую секцию до упора.
• Рычаг опускается обратно в исходное положение. В этот момент зажим автоматически фиксирует жилу проводника внутри контактной зоны.
• После опускания рычага обеспечивается надёжный контакт с пружиной, которая создаёт постоянное давление на проводник, исключая ослабление соединения из-за вибраций, температурных расширений или других факторов.

Особенность данной конструкции в том, что пружина внутри зажима остаётся всегда прижатой с оптимальным усилием, которое не зависит от навыков монтажника. Таким образом, обеспечивается высокая повторяемость качества соединения и исключается человеческий фактор.

Режимы работы и допустимые условия эксплуатации

Клеммы WAGO 221-4 рассчитаны на эксплуатацию в стандартных электрических сетях с номинальным напряжением до 450 В переменного тока. Однако благодаря высокой степени безопасности и стойкости к температурным перепадам, они также могут применяться в условиях нестабильной среды, например:

• В распределительных шкафах с высокой плотностью компоновки;
• В помещениях с повышенной влажностью (при установке в герметичных боксах);
• В производственных условиях с возможными механическими вибрациями;
• В системах освещения, где возможна частая перекомпоновка цепей;
• В проложенных в стенах или потолках трассах (в соответствии с нормами ПУЭ и противопожарными требованиями).

Благодаря применению негорючих и самозатухающих материалов, клеммы безопасны для монтажа в жилых, общественных и промышленных зданиях. Особое внимание уделено стойкости к перегреву: даже при продолжительной токовой нагрузке вблизи максимальных значений корпус клеммы не деформируется и сохраняет свои свойства.

Конструкция и особенности исполнения

Корпус клеммы выполнен из прозрачного термостойкого пластика, благодаря чему монтажник может визуально контролировать глубину ввода провода, правильность расположения и целостность зажимного механизма. Наличие цветных рычагов упрощает идентификацию и ускоряет процесс подключения, особенно в условиях ограниченной видимости или при работе с несколькими цепями. Контактная группа изготовлена из электропроводящего металла с антикоррозийным покрытием, обеспечивающим долгий срок службы. Пружина выполнена из пружинной стали с высоким модулем упругости, что гарантирует стабильность зажима даже через десятки лет эксплуатации. Компактность конструкции позволяет устанавливать клеммы вплотную друг к другу в распределительных коробках, не нарушая требований к изоляционным зазорам. Также стоит отметить, что клемма подходит как для однотипных, так и для разнотипных соединений — например, можно соединить одножильный медный провод и гибкий многожильный.

Преимущества модели WAGO 221-4

Учитывая всю совокупность технических и конструктивных решений, можно выделить ключевые достоинства модели:

• Универсальность — подходит для различных типов и сечений проводов;
• Простота монтажа — не требуется инструмент;
• Многоразовость — допускается повторное использование;
• Надёжность — пружинный зажим не ослабляется со временем;
• Безопасность — негорючий корпус, устойчивая работа при высоких токах;
• Визуальный контроль — прозрачный корпус и контроль глубины ввода;
• Компактность — удобен для монтажа в ограниченных пространствах;
• Соответствие стандартам — допускается к использованию в России и за рубежом;
• Совместимость с различными установочными коробками и щитами;
• Возможность быстрого обслуживания и переподключения без демонтажа.

Области применения

Клемма WAGO 221-4 активно применяется в следующих сферах:

• Внутренний электромонтаж в жилых и коммерческих зданиях;
• Подключение осветительных приборов;
• Сборка электрических щитов и шкафов;
• Временные соединения на строительных площадках;
• Тестовые стенды и лабораторные установки;
• Ремонт существующих проводок с минимальным вмешательством;
• Системы «умного дома» и автоматизации помещений.

Благодаря возможности быстрого демонтажа и повторного использования, эти клеммы особенно популярны среди монтажников, которые работают на объектах с высокой динамикой изменений схем.

Таким образом, клемма WAGO 221-4 представляет собой образец современного подхода к электрическим соединениям, объединяя надёжность, удобство и технологичность. Её универсальность, способность работать с различными типами проводников, безопасная конструкция и компактные размеры делают её идеальным решением для широкого круга задач — от бытовых до промышленных.
