Современное решение для электромонтажа – соединительная WAGO

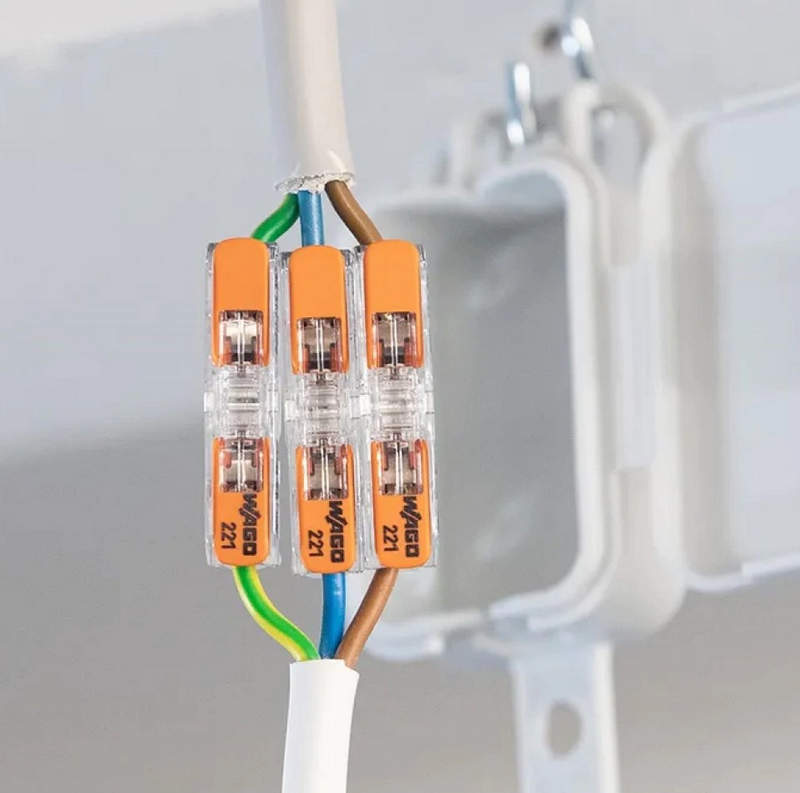

Клеммы WAGO занимают особое место в сфере электротехнических соединений благодаря своей надежности, простоте использования и инновационным инженерным решениям. Эти устройства предназначены для быстрого и безопасного соединения проводников в распределительных коробках, электрощитовом оборудовании, на промышленных объектах, а также в бытовых электросетях. Конструктивная универсальность, многообразие серий и высокие электротехнические показатели позволяют использовать клеммы WAGO в самых различных условиях эксплуатации — от жилых помещений до промышленных автоматизированных систем.
Технические характеристики
Соединительные клеммы WAGO имеют широкий диапазон технических параметров, что позволяет выбрать оптимальное решение для конкретных условий:
- Номинальное напряжение: 250–1000 В в зависимости от серии;
- Номинальный ток: 16–32 А;
- Диапазон сечений проводников: от 0,08 мм2 до 6 мм2;
- Типы подключаемых проводников: одножильные, многожильные, гибкие (включая с лужёными жилами);
- Материал токопроводящих частей: медь с защитным покрытием (чаще всего олово или никель);
- Материал корпуса: негорючий термостойкий поликарбонат или полиамид;
- Климатическое исполнение: возможно использование при температуре от –40 до +85 C;
- Количество подключаемых проводов: от 2 до 8 на одну клемму в зависимости от модели;
- Тип зажима: пружинный (Push-in, Cage Clamp, Push-wire);
- Соответствие стандартам: EN, IEC, VDE, UL.
Особенности конструкции устройств
Главной особенностью соединительных клемм WAGO является использование пружинной технологии зажима, которая обеспечивает стабильное механическое и электрическое соединение без применения винтовых зажимов. Это решение существенно упрощает монтаж и демонтаж проводников и исключает риск ослабления контакта со временем. В различных сериях используется разная реализация пружинного зажима:
- Cage Clamp — универсальная система зажима, позволяющая подключать как одножильные, так и многожильные провода без предварительной подготовки наконечников. Провод вставляется в зажим под действием силы, создаваемой отверткой, и пружина фиксирует его внутри.
- Push-in CAGE CLAMP — усовершенствованная версия, допускающая прямое вставление одножильного или подготовленного гибкого провода без использования инструментов.
- Push-wire — используется в миниатюрных соединительных клеммах, где подключение осуществляется простым нажатием, при этом обратное извлечение требует поворота проводника или применения инструмента.
Корпус клемм WAGO изготовлен из негорючих полимеров, устойчивых к высоким температурам, агрессивной среде и УФ-излучению. Он имеет встроенные окна для визуального контроля вставленного проводника, маркировочные зоны, а в некоторых моделях — отверстия для тестирования под щуп прибора.
Многие клеммы выполнены с прозрачной крышкой, позволяющей проконтролировать контакт и наличие жилы. В конструкции также предусмотрена защита от случайного касания токоведущих элементов, что обеспечивает высокий уровень безопасности.
Режимы работы и условия применения
Клеммы WAGO рассчитаны на работу в условиях переменного и постоянного тока. Они допускают использование в низковольтных и силовых сетях в рамках заявленных предельных токовых нагрузок. Основные режимы эксплуатации включают:
- Работа в сетях переменного тока до 450–600 В;
- Работа в цепях постоянного тока до 1000 В;
- Кратковременные пиковые нагрузки, превышающие номинальный ток (до 120% в течение нескольких секунд), допускаются при соблюдении условий охлаждения и изоляции;
- Работа в условиях вибраций и механических нагрузок (например, в щитах на объектах промышленной автоматизации), благодаря надежному прижиму пружины контакт остается стабильным;
- Повторное подключение (многократные циклы установки и демонтажа проводов) без утраты свойств пружины, особенно в моделях с нажимной клавишей.
Клеммы сохраняют рабочие характеристики в широком температурном диапазоне, а также в условиях повышенной влажности при соответствующем классе защиты корпуса.
Принцип действия
Основной принцип действия соединительной клеммы WAGO заключается в применении энергии упругости пружины для фиксации проводника. После введения провода в клемму, специальная пружина (в форме лепестка, крюка или конуса) обжимает его с достаточной силой, создавая стабильный и прочный электрический контакт. Если используется механизм Cage Clamp, пользователь отжимает пружину инструментом, затем вводит провод и отпускает зажим. Пружина прижимает жилу к токоведущей шине внутри клеммы. При использовании Push-in технологии провод просто вдавливается внутрь клеммы без применения усилия со стороны монтажника — пружина автоматически фиксирует его внутри корпуса. Это особенно удобно в случаях серийной сборки, где важна скорость и точность. Push-wire система рассчитана на однократное подключение — провод вставляется в отверстие до упора и фиксируется внутренним зажимом. Для извлечения необходимо использовать специальный инструмент или снять изоляцию с большей длиной, чтобы разблокировать контакт.
Области применения
Благодаря универсальности и надежности, соединительные клеммы WAGO используются в самых разнообразных областях:
- Внутренние электропроводки жилых и общественных зданий;

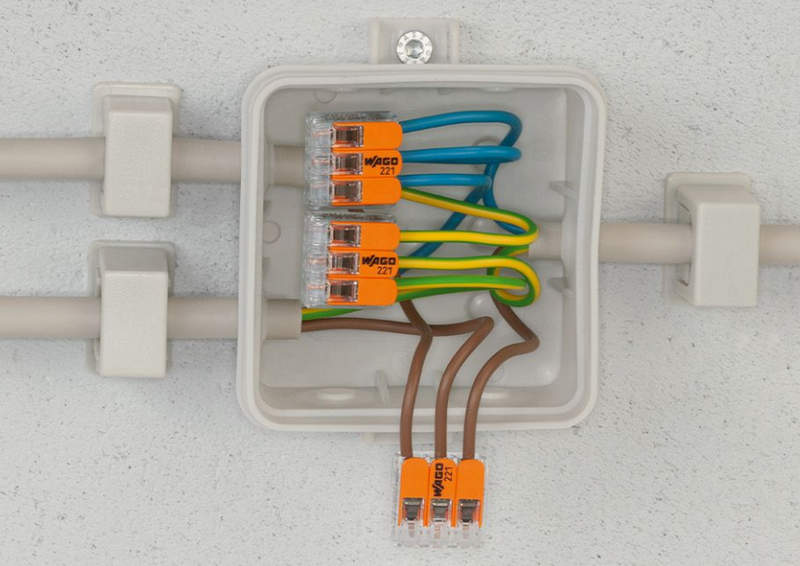

- Распределительные коробки и щитки;
- Монтаж осветительных систем;
- Промышленная автоматика и силовые шкафы;
- Транспортное оборудование, включая поезда и морские суда;
- Системы автоматизации зданий (BMS, KNX, DALI);
- Панельное производство и сборка электрооборудования;
- Ремонт и модернизация существующих электрических сетей.
таким образом, клеммы соединительные WAGO зарекомендовали себя как передовое решение для быстрого и безопасного подключения проводников в различных отраслях. Их уникальная конструкция, основанная на пружинном зажиме, обеспечивает надежность контакта, устойчивость к внешним воздействиям и простоту монтажа. Наличие широкого ассортимента серий, адаптированных под различные задачи, делает продукцию WAGO универсальным инструментом для монтажников, инженеров и проектировщиков. Учитывая актуальные требования к качеству, скорости и безопасности электромонтажа, соединительные клеммы WAGO остаются одним из самых востребованных и технологичных решений на рынке электротехнической продукции.
