Современное решение для электромонтажа — клеммы WAGO
Современные требования к электромонтажу предполагают не только надежность и долговечность соединений, но и быстроту установки, гибкость в конфигурации, а также высокую безопасность для обслуживающего персонала. Именно поэтому клеммные соединения, основанные на пружинной технологии, заняли ведущее место в распределительных системах низковольтного электропитания. Одним из наиболее популярных решений на рынке стали клеммы WAGO — продукция немецкой инженерной компании WAGO Kontakttechnik GmbH, известной своими инновациями в области пружинных соединений и автоматизации. Клеммы WAGO широко используются в быту, промышленности, строительстве и машиностроении. Они отличаются высокой прочностью контакта, простотой эксплуатации и универсальностью применения.
Технические характеристики
Ниже приведены обобщённые характеристики клемм WAGO:
- Номинальное напряжение: 250–1000 В (в зависимости от серии);
- Токовая нагрузка: 16–32 А;
- Диапазон сечений проводников: 0,08–6 мм2;
- Рабочая температура: от −35C до +85C (в некоторых сериях — до +105C);
- Материалы корпуса: поликарбонат, полиамид (самозатухающие, не поддерживающие горение);
- Контактный элемент: легированная медь с антикоррозийным покрытием;
- Тип подключения: пружинной (CAGE CLAMP, Push-in, Spring Pressure);
- Срок службы: до 30 лет;
- Степень защиты: IP20, IP30, IP40 и выше (в зависимости от модели).
Особенности конструкции и принцип действия

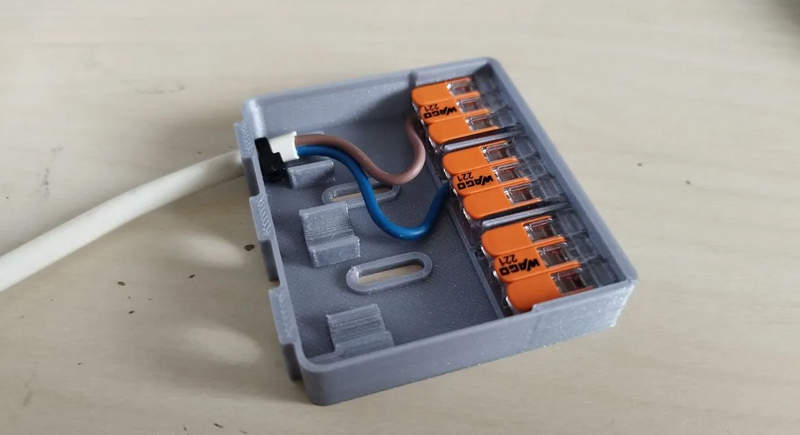

Конструктивно клеммы WAGO представляют собой компактные модули из диэлектрического термостойкого пластика с интегрированным контактным узлом, состоящим из пружины и контактной шины. В зависимости от серии, фиксатор может быть реализован в виде рычага (серия 221), кнопки (Push-button) или полностью автоматического механизма фиксации (серия 773 и 2273). Основной принцип работы клемм WAGO базируется на использовании силы упругой деформации. Принципиально система работает следующим образом: при нажатии на рычаг или кнопку пружина сжимается, открывая доступ к контактной зоне. После ввода зачищенного провода и отпускания рычага пружина возвращается в исходное состояние, плотно прижимая провод к контактной шине. В результате создаётся устойчивое, виброустойчивое и долговечное соединение, не требующее технического обслуживания. В сериях Push-in крепление обеспечивается прямой вставкой провода в пружинное гнездо, при этом усилие деформации контактной пружины обеспечивает постоянное давление на жилу, не давая ей сместиться даже при вибрациях или перепадах температуры. Среди конструктивных преимуществ стоит выделить прозрачные корпуса в новых сериях, позволяющие визуально контролировать правильность монтажа, а также цветовую кодировку, упрощающую распознавание при массовом монтаже.
Режимы эксплуатации
Клеммы WAGO способны работать в самых разных условиях, что делает их универсальными в применении. Режимы эксплуатации условно делятся на бытовые, промышленно-производственные и специальные:
- Бытовой режим — применяется при подключении осветительных приборов, розеток, выключателей, в распределительных коробках в жилых и офисных зданиях. При этом используются клеммы с минимальными габаритами, способные работать при стандартных нагрузках до 16–24 А.
- Промышленный режим — включает установку клемм в распределительных щитах, силовых шкафах, автоматизированных системах управления, станках. Используются изделия с повышенной токовой нагрузкой и расширенным температурным диапазоном. В таких условиях важны виброустойчивость и термостойкость.
- Режимы повышенной сложности — клеммы используются в условиях агрессивной среды, повышенной влажности, химического воздействия или в системах с повышенными требованиями к безопасности (например, в железнодорожной и авиационной технике, в медицинских приборах). В таких случаях применяются герметичные исполнения с высокой степенью защиты.
- Нестандартные режимы — сюда входят клеммы для установки на DIN-рейку, для высоковольтных цепей, систем освещения на фасадах зданий, подключений к трансформаторам, монтажей в сейсмоопасных регионах и т.п.
Преимущества клемм WAGO
Клеммы WAGO обладают рядом преимуществ, благодаря которым они широко используются в электроустановках и автоматике:
- Быстрый и удобный монтаж без применения инструментов;
- Надёжность соединения и высокая степень виброустойчивости;
- Широкий диапазон рабочих напряжений и токов;
- Поддержка разных типов проводников (медь, лужёная медь, многожильные, одножильные);
- Компактные размеры и эргономичная форма;
- Прозрачные корпуса с возможностью визуального контроля;
- Соответствие международным стандартам безопасности;
- Прочность конструкции и длительный срок службы;
- Универсальность применения — от быта до промышленности;
- Доступность моделей с разным числом подключаемых жил (от 2 до 8 и более).
Области применения
Клеммы WAGO применяются в самых различных сферах:
- Распределительные коробки и щитки в жилом строительстве;
- Монтаж осветительных систем, в том числе потолочных и фасадных;
- Подключение бытовой техники и инженерных систем;
- Промышленные распределительные шкафы и АСУ ТП;
- Щиты управления насосами, вентиляцией, лифтовыми установками;
- Электромонтаж в железнодорожных вагонах, лифтах, лифтовых шахтах;
- Подключение клемм к силовым кабелям в машиностроении и приборостроении;
- Использование в ветроэнергетике, солнечных станциях, умных домах;
- Системы аварийного освещения, сигнализации, охранно-пожарной безопасности;
- Проекты "умного дома", системы автоматического регулирования освещения и климата.
Таким образом, клеммы WAGO по праву считаются одним из лучших решений в области соединения электрических проводников. Простота использования, надежность контакта, универсальность и широкий ассортимент делают их незаменимыми в арсенале любого электромонтажника или проектировщика систем электроснабжения. Современные технологии пружинного зажима позволяют не только ускорить монтаж, но и обеспечить безопасность и стабильность работы даже в сложных эксплуатационных условиях. Для тех, кто ценит эффективность, долговечность и техническое совершенство — клеммы WAGO являются оптимальным выбором.
