Соединительные клеммы WAGO 3×2.5 — скорость работы и качество крепления

В современном электротехническом и промышленном монтажном оборудовании всё чаще применяются универсальные клеммные соединения, которые обеспечивают надёжное, компактное и быстрое подключение проводников без необходимости использования инструментов или пайки. Среди множества предложений особое место занимает серия клеммников WAGO, в частности модель на 3 подключения под сечение 2.5 мм2 — условно обозначаемая как WAGO 3x2.5. Это соединительное изделие широко используется в распределительных коробках, монтажных щитах, осветительных системах, розеточных группах и других ответственных узлах электроустановок.

Технические характеристики WAGO 3x2.5

Ниже представлены ключевые технические параметры, определяющие функциональность и надёжность клеммника:

• Номинальное напряжение: 450 В;
• Максимальный ток: до 32 А;
• Количество подключаемых проводников: 3;
• Поддерживаемое сечение провода: от 0.08 до 2.5 мм2;
• Тип подключаемого провода: одножильный, многожильный с наконечником, мягкий многожильный без наконечника;
• Тип соединения: безвинтовое, пружинное (рычажковый механизм или push-in, в зависимости от серии);
• Температурный диапазон эксплуатации: от -40 до +85 C;
• Материал корпуса: самозатухающий поликарбонат (обычно маркировка UL 94 V0);
• Материал токоведущей части: электролитическая медь с лужением;
• Защита от поражения током: полностью изолированная конструкция;
• Срок службы: более 20 лет при соблюдении условий эксплуатации;
• Класс защиты: IP20 (для клеммников внутри распределительных коробок).

Принцип действия и конструкция

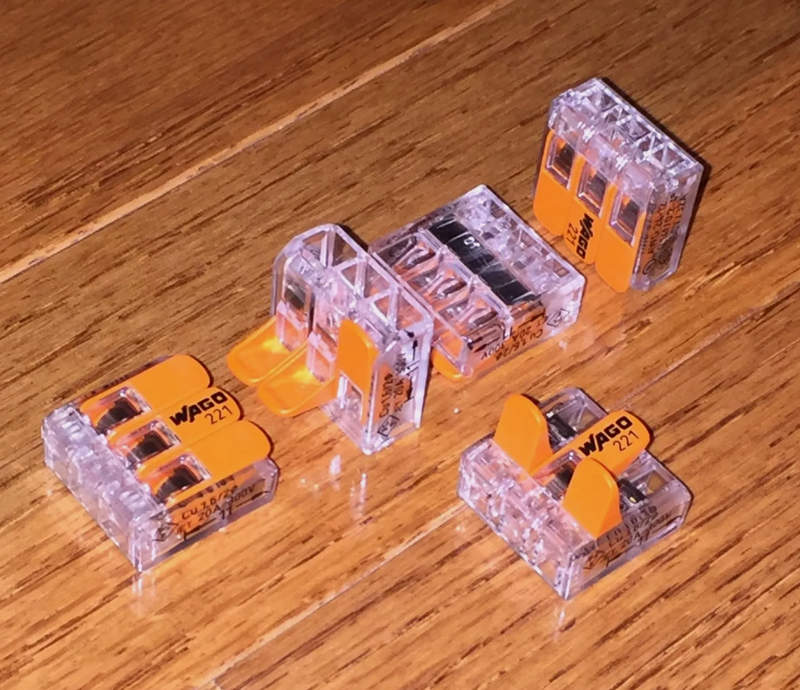

Клемма WAGO 3x2.5 представляет собой модульное соединительное устройство, рассчитанное на безопасное и устойчивое подключение трёх независимых проводников, каждый из которых может быть как однотипным, так и отличающимся по типу жилы и структуре. Основным элементом конструкции является пружинный механизм фиксации — в зависимости от модификации это может быть либо push-in-зажим, либо рычажковая система. В случае push-in-соединения пружина внутри корпуса оказывает постоянное давление на проводник, прижимая его к токопроводящей шине. Для подключения достаточно вставить проводник в контактное отверстие до упора, после чего пружина автоматически фиксирует его. Такая система особенно удобна при использовании жёстких (одножильных) проводов. В рычажковом варианте пользователь поднимает пластиковый рычажок вверх, вставляет провод, после чего опускает рычажок вниз, фиксируя контакт. Этот механизм значительно упрощает монтаж в условиях ограниченного пространства и позволяет подключать мягкие многожильные провода без необходимости обжимки наконечников. Токоведущая часть выполнена из меди, что обеспечивает высокую проводимость, а антикоррозийное лужение увеличивает срок службы и надёжность соединения. Изоляционный корпус выполнен из жаропрочного пластика, устойчивого к УФ-излучению, ударам, старению и воспламенению.

Режимы работы и эксплуатационные особенности

Клеммник WAGO 3x2.5 работает в следующих режимах:

• Стандартное соединение в однофазной цепи. Наиболее распространённый сценарий — подключение трёх проводников в одной группе (например, фаза/ноль/заземление) при монтаже розеток или светильников.
• Параллельное разветвление. Позволяет соединить несколько однородных линий без использования клеммных колодок или скруток. Это удобно при необходимости разводки питания на несколько потребителей.
• Смешанное подключение проводов. Допустимо соединение провода сечением 0.75 мм2 с более толстым кабелем 2.5 мм2 — при этом соблюдаются требования к электрическим контактам и термостойкости.
• Многоразовое подключение. При необходимости переделки схемы или демонтажа оборудования клеммник допускает многократное разъединение и повторное подключение проводов без снижения контактного качества.
• Установка в скрытых и распределительных коробках. Благодаря компактным размерам и отсутствию выступающих элементов, клеммы легко монтируются в ограниченном пространстве, не мешая друг другу и другим элементам.

Важно соблюдать несколько эксплуатационных правил:

• Не превышать допустимый ток и сечение проводников.
• Не вставлять провода с повреждённой изоляцией.
• Следить за надёжной фиксацией каждого провода, особенно при работе с мягкими жилами.
• Не использовать в условиях повышенной влажности, если клемма не имеет соответствующего уровня защиты.
• Периодически проверять целостность соединения при обслуживании узлов.

Одной из причин высокой популярности клеммников WAGO является их устойчивость к старению и нагреву. Лужёная медь сохраняет электрическую проводимость даже спустя десятки лет эксплуатации. Пластиковый корпус не трескается и не деформируется при изменениях температуры. Контактные пружины рассчитаны на миллионы циклов сжатия и сохраняют упругость, обеспечивая стабильный прижим. Все материалы проходят строгие испытания на прочность, коррозионную стойкость и воспламеняемость, соответствуя международным стандартам безопасности.

Сравнение с альтернативными решениями

WAGO 3x2.5 выгодно отличается от традиционных винтовых клемм по следующим параметрам:

• Нет необходимости в обслуживании — винтовые соединения требуют регулярной протяжки.
• Минимальные временные затраты при монтаже — экономия времени может достигать 70%.
• Повышенная виброустойчивость — соединение не ослабевает при механическом воздействии.
• Возможность монтажа без инструмента.
• Надёжность и воспроизводимость результата даже при большом объёме подключений.

Преимущества и назначение

WAGO 3x2.5 — это универсальное соединительное устройство, разработанное для широкого спектра задач в жилищном, коммерческом и промышленном секторе. Среди ключевых преимуществ можно выделить:

• Компактность и эргономичность конструкции;
• Поддержка различных типов проводников;
• Мгновенное подключение без инструмента;
• Высокая степень надёжности и долговечности;
• Возможность многоразового использования;
• Совместимость с оборудованием различных производителей;
• Соответствие международным стандартам безопасности;
• Устойчивость к вибрациям, термоциклам и старению;
• Отсутствие необходимости обслуживания.

Таким образом, клеммник WAGO 3x2.5 представляет собой образец надёжного и инновационного подхода к соединению электрических проводников. Простота установки, высокая электрическая и механическая прочность, а также универсальность конструкции делают его незаменимым элементом при монтаже любых электросетей. Благодаря продуманной архитектуре и применению качественных материалов, данная клемма отвечает самым строгим требованиям по безопасности и удобству использования. В учебных проектах её можно рекомендовать как стандарт современного электротехнического соединения, который должен быть в арсенале любого специалиста.
