Соединительная WAGO — простота монтажа и стабильный контакт
Соединительная техника является неотъемлемым элементом любой электрической, электронной или автоматизированной системы. Надёжное, безопасное и долговечное соединение проводников — ключевой фактор стабильной работы оборудования. Среди множества решений на рынке особо выделяются соединительные технологии от компании WAGO — известного производителя, который предложил альтернативу традиционным винтовым зажимам в виде безвинтовых клемм.
Развёрнутые технические характеристики соединительных клемм WAGO
Ассортимент соединительной продукции WAGO весьма разнообразен. Он охватывает клеммники для распределительных коробок, клеммные блоки для монтажных шкафов, клеммы на DIN-рейку, а также специальные клеммы для монтажа осветительных систем, устройств автоматики и бытовых распределений. Общие характеристики можно представить следующим образом:
- Номинальное напряжение: от 250 В до 1000 В (в зависимости от серии);
- Номинальный ток: от 16 А до 76 А (в зависимости от модели);
- Сечение проводников: от 0,08 мм2 до 35 мм2;
- Типы проводников: одножильные, многожильные, с игольчатыми наконечниками;
- Рабочая температура: от –40 C до +105 C (в большинстве моделей);
- Тип подключения: рычажковое, нажимное (Push-in), пружинное (CAGE CLAMP);
- Материал корпуса: термостойкий, негорючий полиамид (UL 94 V0);
- Контактный материал: лужёная или никелированная медь;
- Степень защиты: IP20 (в клеммах для установки в шкафу), до IP68 в специальных вариантах.
Клеммы WAGO обеспечивают устойчивость к вибрациям, не требуют повторной затяжки, демонстрируют высокий уровень механической прочности и термостойкости. Они применяются как в стационарных, так и в мобильных системах, а также допускают повторное подключение и демонтаж без потери электрических свойств.
Преимущества использования клемм WAGO
К основным преимуществам соединительной продукции WAGO можно отнести:
- Удобство монтажа без инструментов;
- Высокая надёжность контакта благодаря пружинной технологии;
- Устойчивость к вибрациям, температурным колебаниям и коррозии;
- Возможность многократного подключения и демонтажа;
- Широкий выбор вариантов для любых задач;
- Компактные габариты и эстетичный внешний вид;
- Безопасность для пользователя и защита от коротких замыканий;
- Сертификация по международным стандартам;
- Совместимость с другими элементами систем автоматизации;
- Поддержка от поставщика — компании Олниса.
Режимы работы соединительных клемм WAGO
Соединительная техника WAGO работает в условиях постоянного и переменного тока, что делает её универсальной для использования как в промышленности, так и в жилом секторе. В зависимости от задач, клеммы могут функционировать в одном из следующих режимов:
- Режим стандартной коммутации — используется при соединении проводников в распределительных коробках, щитах, клеммных сборках. Работает на номинальных токах и напряжениях, без перегрузок;
- Режим многократного подключения/отключения — актуален в стендах, лабораториях, на производстве при необходимости частой замены компонентов;
- Режим повышенной вибронагрузки — обеспечивает надёжность контакта даже в условиях вибраций (например, в автомобилестроении, лифтовом оборудовании, судовых системах);
- Режим эксплуатации в агрессивной среде — предусматривает использование клемм с повышенной защитой корпуса от влаги, пыли, химии (например, IP68);
- Режим термической устойчивости — используется в системах с высоким нагревом (осветительные приборы, силовые шкафы).
Каждый режим требует соответствующего выбора типа клеммы, с учётом параметров тока, напряжения, условий монтажа и особенностей среды.
Принципы работы соединительных клемм WAGO
Основным принципом действия соединительных клемм WAGO является использование пружинной технологии. Компания WAGO разработала и запатентовала несколько ключевых механизмов, среди которых:
- CAGE CLAMP — один из первых пружинных зажимов, применяемый для надёжного подключения как одножильных, так и многожильных проводников. Он обеспечивает равномерное давление на проводник, исключает его повреждение и обеспечивает стабильность контакта;
- PUSH WIRE — технология прямого вставления проводника без дополнительных инструментов. Работает для одножильных и твердых многожильных кабелей, применяется в компактных клеммах для бытовых установок;

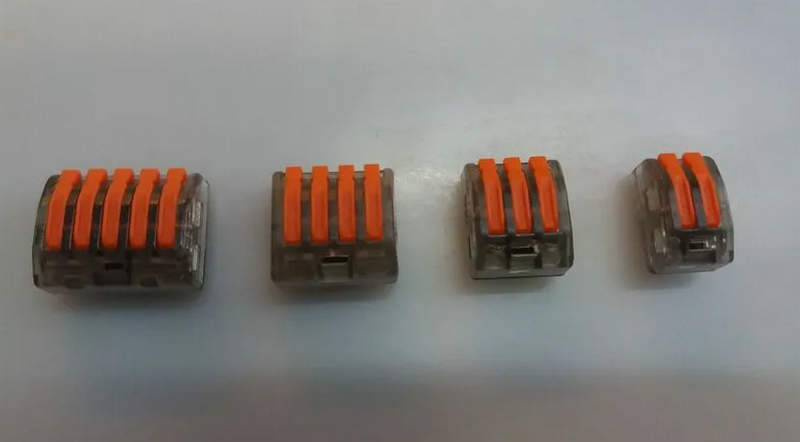

- LEVER — рычажковый механизм, наиболее распространённый в последних моделях серии 221 и других, позволяет выполнять подключение без усилий, вручную, с возможностью повторного использования.
Контакт в таких системах обеспечивается за счёт силы сжатия пружины, которая прижимает проводник к токопроводящей шине. Это создаёт стабильное электрическое соединение, устойчивое к вибрациям, перепадам температур и старению материала. Использование пружинной технологии устраняет необходимость в обслуживании соединения (в отличие от винтовых, которые требуют подтягивания).
Конструктивные особенности соединительных систем WAGO
Клеммы WAGO отличаются продуманной конструкцией. Их корпуса имеют компактные размеры, минимизируют занимаемое пространство в щите, обеспечивают маркировку, цветовую дифференциацию и легко поддаются визуальному контролю подключения. Особенности конструкции:
- Наличие прозрачного или полупрозрачного корпуса для визуального контроля контакта;
- Окна для проверки вставки проводника;
- Упоры для правильного позиционирования проводников;
- Маркеры для маркировки линий и каналов;
- Механизмы фиксации на DIN-рейку (для модульных клемм);
- Возможность установки перемычек и дополнительных аксессуаров (маркировка, пробники, зажимы).
Существуют также решения с комбинированной технологией (например, рычажок + пружина), что позволяет использовать клеммы для соединения проводников разных типов и сечений.
Применение соединительной техники WAGO
Клеммники WAGO широко применяются в самых разных сферах:
- Промышленные распределительные шкафы;
- Жилые и офисные электросети;
- Автоматизация зданий (освещение, системы управления);
- Производственное оборудование;
- Энергетические распределительные устройства;
- Транспорт и судостроение;
- Лифтовые установки;
- Сельское хозяйство (системы полива, управления микроклиматом).
Использование соединительной техники WAGO позволяет повысить безопасность, упростить монтаж, сократить время ввода в эксплуатацию и минимизировать ошибки при подключении.
Таким образом, соединительная техника WAGO представляет собой современное, надёжное и эффективное решение для создания электрических соединений в самых различных условиях. Благодаря продуманной конструкции, высокому качеству материалов и передовым технологиям, клеммники WAGO заслуженно занимают лидирующие позиции на рынке. Использование такой продукции в учебных, промышленных и бытовых проектах позволяет не только упростить монтаж, но и обеспечить высокую степень безопасности и долговечности соединений.
