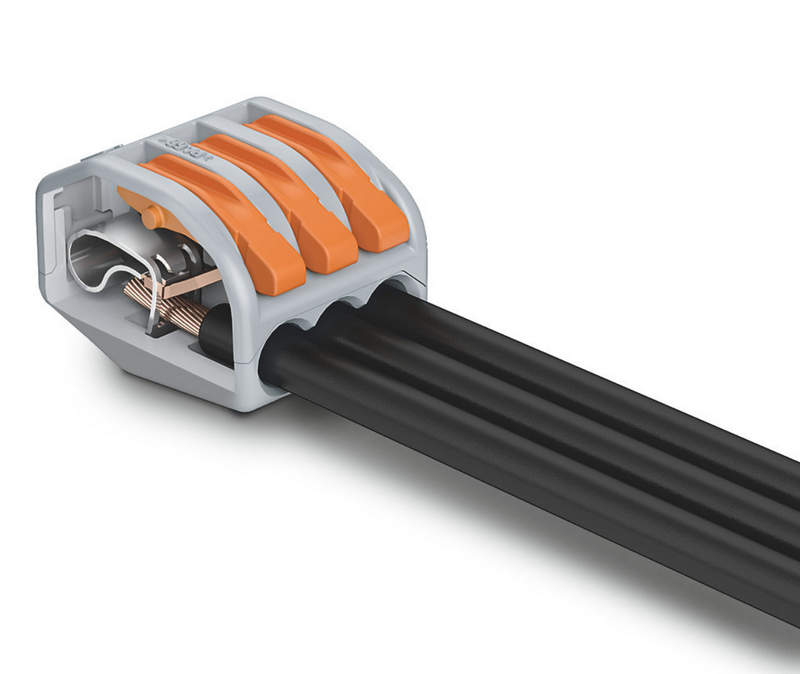

Соединительная клемма WAGO 222-413 для подключения трех проводников в электрических распределительных соединениях.
При монтаже электрических сетей важную роль играет надежность соединения проводников. Для решения этой задачи широко применяются соединительные клеммы WAGO. Одной из известных моделей является клемма WAGO 222-413, рассчитанная на подключение трех проводов. Данное устройство позволяет быстро организовать электрическое соединение без использования винтовых зажимов и дополнительного инструмента. Клеммы серии 222 применяются при монтаже электрической проводки, сборке распределительных коробок и подключении различных электрических линий. Конструкция устройства позволяет работать с проводниками разных типов, что делает такие клеммы удобным решением при выполнении электромонтажных работ.
Технические характеристики
Чтобы лучше понять функциональные возможности устройства, ниже рассмотрим основные технические параметры соединительной клеммы:
- модель: WAGO 222-413;
- количество подключаемых проводников: 3;
- тип соединения: пружинный контакт с рычажным механизмом;
- допустимое сечение проводников: 0,08–2,5 мм²;
- для гибких проводников допускается сечение до 4 мм²;
- номинальное рабочее напряжение: до 400 В;
- номинальная токовая нагрузка: до 32 А;
- подключение медных проводников различных типов;
- изоляционный корпус из прочного полимерного материала.
Особенности конструкции устройств
Конструкция клеммы WAGO 222-413 основана на применении пружинного контактного механизма. Внутри корпуса размещается токопроводящий элемент и упругий зажим, который фиксирует проводник после его установки. Такое решение обеспечивает стабильное давление на контактную поверхность и способствует надежной проводимости электрического соединения. Характерной особенностью конструкции является рычажная система подключения. Поднятие рычага освобождает контактную зону, что позволяет установить проводник нужного сечения. После закрытия рычага пружина фиксирует провод и удерживает его внутри контактного элемента. Корпус изготовлен из изоляционного материала, который обеспечивает защиту контактной системы и электрическую безопасность соединения. Компактная форма устройства позволяет использовать клеммы в распределительных коробках и других монтажных узлах, где пространство ограничено.
Области применения
Благодаря универсальной конструкции такие соединительные элементы используются в различных электротехнических системах. Ниже рассмотрим основные области применения устройства:
- соединение проводников в распределительных коробках;
- монтаж электрической проводки в жилых помещениях;
- подключение осветительных линий;
- сборка электрических распределительных щитов;
- подключение электрического оборудования;
- использование при монтаже электрических систем.
Компания «Олниса» занимается поставками промышленного оборудования и электротехнических компонентов для предприятий по всей России и странам СНГ. В ассортименте представлены различные виды соединительной техники, применяемой в электрических системах и промышленной автоматизации. Компания предоставляет технические консультации по характеристикам оборудования и обеспечивает оперативную доставку продукции заказчикам в различные регионы страны.
Преимущества клеммы WAGO 222-413
К основным преимуществам данного соединительного устройства относятся следующие характеристики:
- быстрое подключение проводников;
- надежная фиксация контакта;
- возможность подключения проводов различных типов;
- компактные размеры устройства;
- устойчивость соединения к механическим воздействиям;
- удобный контроль правильности подключения;
- длительный срок эксплуатации.
Таким образом, клемма WAGO 222-413 представляет собой удобное решение для соединения трех проводников в электрических цепях. Использование пружинного контактного механизма обеспечивает надежный электрический контакт и упрощает выполнение электромонтажных работ. Применение таких соединительных элементов повышает надежность электрических систем и ускоряет монтаж проводки. Поставки соединительной техники через компанию «Олниса» позволяют предприятиям получать необходимое оборудование с техническими консультациями и оперативной доставкой по всей России и странам СНГ.
