Соединитель с рычагом WAGO: быстрое и надёжное сращивание проводов

Современные системы электромонтажа и распределения энергии требуют не только надежности, но и максимального удобства при установке. В связи с этим соединители с рычагом WAGO приобрели особую популярность благодаря своей универсальности, скорости монтажа и возможности многократного использования без потери эксплуатационных качеств. Особенно востребованы соединители для сращивания проводов, позволяющие быстро и безопасно объединять несколько жил между собой. Такие изделия идеально подходят как для стационарных систем, так и для временных решений, включая ремонтные и пусконаладочные работы.

Технические характеристики

Ниже перечислены ключевые технические параметры типичного соединителя WAGO для сращивания с рычагом:

• Номинальное напряжение: до 450 В AC;
• Номинальный ток: до 32 А;
• Диапазон сечений проводников: от 0,08 до 4 мм2 (в зависимости от модели);
• Совместимость с типами проводов: одножильные, многожильные и гибкие многопроволочные;
• Материал корпуса: поликарбонат, устойчивый к УФ-излучению и механическим повреждениям;
• Рабочая температура: от -35 до +85 C;
• Количество подключаемых проводов: от 2 до 5 (в зависимости от варианта исполнения);
• Тип зажима: рычажковый, с предварительным открытием пружины;
• Ресурс коммутаций: не менее 20 циклов подключения/отключения;
• Стандарты: соответствие требованиям EN 60998 и IEC 60947;
• Устойчивость к вибрации: пригоден для применения в мобильных и судовых установках;
• Дополнительные опции: наличие контрольных отверстий для измерения напряжения и тока.

Особенности конструкции и принцип работы

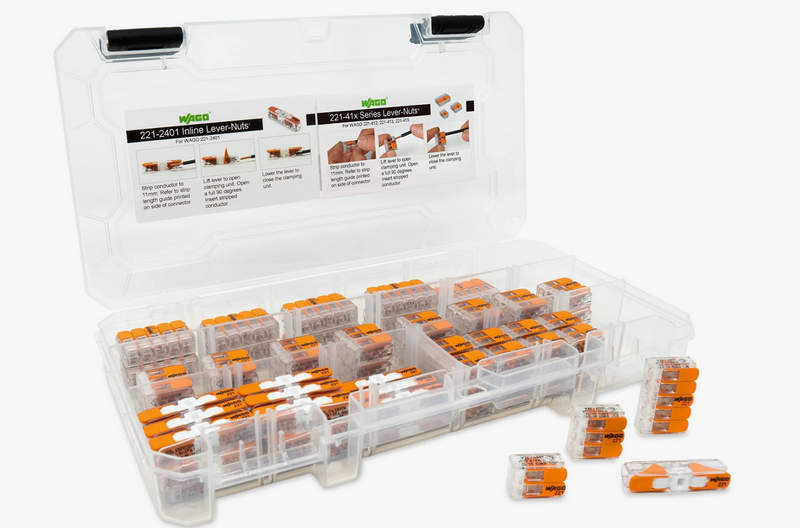

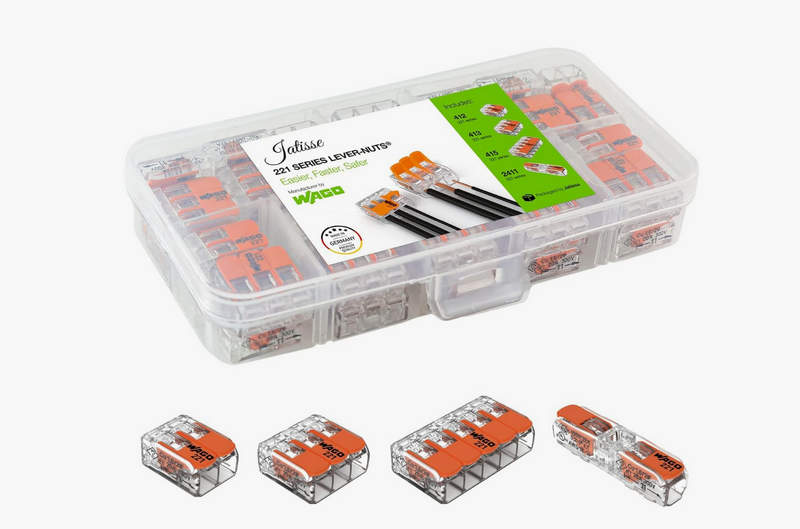

Соединитель с рычагом WAGO представляет собой компактное изделие, внутри которого находится токопроводящая шина, контактирующая с проводником через предварительно зажатую стальную пружину. Конструкция включает прозрачный корпус, благодаря которому можно визуально проконтролировать качество подключения, а также цветные рычаги, выполняющие роль механических приводов к пружинам зажима. Работа соединителя основана на принципе предварительной подготовки зажима. При поднятии рычага срабатывает пружинный механизм, который освобождает посадочное гнездо для ввода провода. После помещения жилы в соответствующее отверстие рычаг опускается в исходное положение, в результате чего пружина плотно прижимает провод к токопроводящей шине. Такая система обеспечивает стабильный контакт и предотвращает ослабление соединения даже при вибрациях, перепадах температур и механических воздействиях. Одним из важнейших преимуществ соединителей WAGO с рычагом является их способность работать с многожильными гибкими проводниками без необходимости обжима наконечников. Это особенно удобно при оперативных монтажных работах и модернизации существующих схем, где требуется быстрая адаптация под разные типы кабеля.

Конструкция соединителя исключает возможность неправильного подключения: направление ввода провода ограничено по геометрии, а сам механизм требует полного открытия рычага перед вставкой, что снижает вероятность ошибок. Визуальная индикация фиксации и прочное удержание обеспечивают надежность соединения без необходимости последующей затяжки или проверки клемм.

Режимы работы и эксплуатационные аспекты

Соединители WAGO с рычагом применимы в различных режимах эксплуатации:

• Режим постоянной нагрузки: возможна работа в системах с непрерывным током до 32 А без перегрева, при условии соблюдения температурного режима и номинального сечения проводников.
• Импульсные нагрузки: допустимо кратковременное превышение тока в пределах 150% от номинального, особенно в цепях с пусковыми токами (например, при включении электродвигателей или осветительных нагрузок).
• Виброустойчивые режимы: благодаря пружинному зажиму и прочной фиксации корпуса, соединитель сохраняет надежный контакт даже при интенсивных механических воздействиях.
• Высокочастотные режимы: подходит для цепей управления и сигнализации, где важно стабильное соединение проводников малого сечения.
• Многократное подключение: конструкция допускает до 20 циклов подключения/отсоединения без ухудшения качества контакта, что делает его удобным для испытательных стендов и ремонтных работ.
• Режимы с агрессивной средой: пластиковый корпус обладает устойчивостью к маслам, слабым кислотам и щелочам, поэтому соединители допустимы для применения в промышленных условиях.

Области применения

Соединители для сращивания WAGO с рычагом нашли широкое применение в самых различных сферах. Ниже приведены типовые области, в которых такие устройства зарекомендовали себя как надежные и удобные решения:

• Электромонтаж жилых и коммерческих зданий;
• Модернизация электропроводки в существующих объектах;
• Сборка распределительных коробок и щитов;
• Установка и ремонт осветительных систем;
• Организация временных соединений на строительных площадках;
• Проектирование стендов и прототипов в лабораториях;
• Системы управления и автоматизации;
• Промышленные линии, включая машиностроение и сборку оборудования;
• Электромонтаж в транспортных средствах, включая железнодорожные вагоны и суда;
• Сельское хозяйство и установка автономных энергосистем.

Преимущества использования соединителей с рычагом WAGO

Ниже перечислены основные достоинства данных изделий, выделяющие их на фоне традиционных винтовых и пружинных клемм:

• Быстрая установка без инструмента;
• Повышенная безопасность монтажа;
• Совместимость с гибкими и многожильными проводниками;
• Возможность повторного использования;
• Визуальный контроль подключения;
• Компактные габариты;
• Прозрачный корпус для контроля;
• Отсутствие необходимости в подготовке провода (лужение, наконечники);
• Устойчивость к вибрации и перепадам температуры;
• Соответствие международным стандартам безопасности.

Таким образом, соединители для сращивания с рычагом WAGO — это современное, технологичное и практичное решение, способное упростить и ускорить электромонтаж в самых разнообразных условиях. Их конструкция продумана до мелочей, а технические параметры обеспечивают стабильную и безопасную работу даже в сложных условиях эксплуатации. Благодаря простоте применения, гибкости и универсальности такие соединители становятся выбором как профессиональных электриков, так и частных мастеров.
