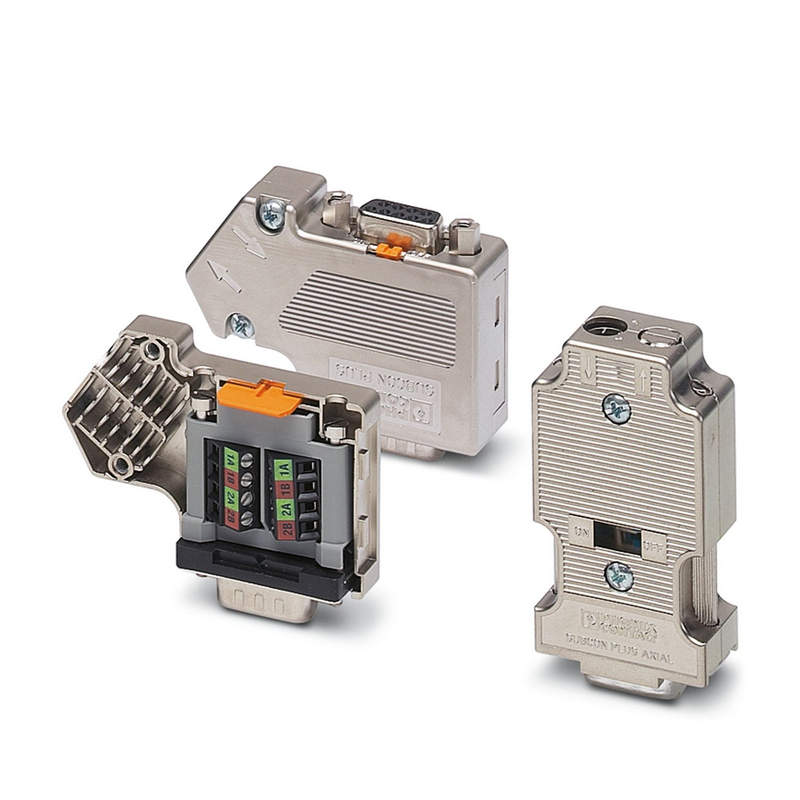

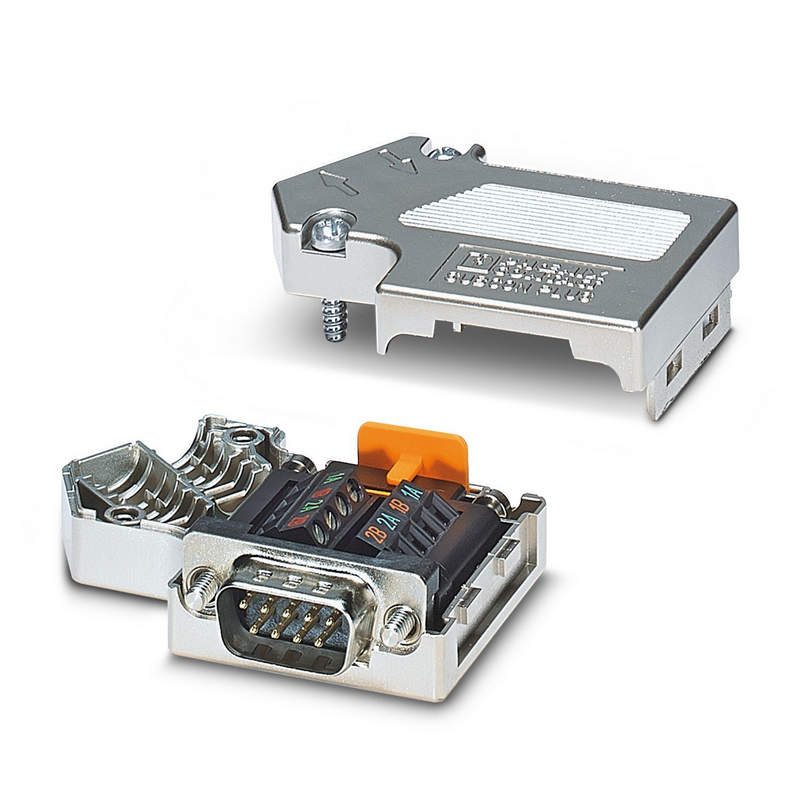

Соединитель Phoenix Contact 2708232: профессиональное решение для надежной организации PROFIBUS соединений в промышленной автоматизации
Соединитель Phoenix Contact 2708232 представляет собой специализированный интерфейсный элемент, предназначенный для создания устойчивых и корректно функционирующих коммуникационных линий в сетях промышленной автоматизации. Данная модель ориентирована на использование в составе распределённых систем управления, где передача данных должна осуществляться без потерь, с высокой скоростью и устойчивостью к внешним воздействиям. Конструкция устройства разработана с учётом особенностей эксплуатации в производственной среде, где присутствуют электромагнитные помехи, вибрации и ограниченное пространство внутри шкафов управления.
Технические характеристики
Ключевыми параметрами изделия являются характеристики, определяющие его совместимость с оборудованием и условия эксплуатации:
- тип интерфейса: промышленный D-SUB соединитель для сетей PROFIBUS,
- количество контактов: 9,
- тип контактов: штыревой разъём,
- поддерживаемая скорость передачи данных: до 12 Мбит/с,
- номинальное напряжение: 5 В,
- допустимый ток нагрузки: до 100 мА,
- максимально допустимое напряжение: до 60 В,
- тип подключения проводников: винтовые клеммы,
- допустимое сечение проводников: от 0,14 до 1,5 мм² для жёстких проводов, до 1 мм² для гибких,
- угол выхода кабеля: 35°,
- поддерживаемый диаметр кабеля: от 7,6 до 8,4 мм,
- температурный диапазон эксплуатации: от −20 до +75 °C,
- материал корпуса: металлизированный ударопрочный пластик с экранирующими свойствами,
- тип монтажа: подключение к интерфейсам оборудования через стандартный разъём D-SUB.
Особенности конструкции устройств
Конструктивное исполнение соединителя Phoenix Contact 2708232 направлено на обеспечение максимальной надёжности соединения и удобства при установке в ограниченном пространстве. Угловая форма корпуса с фиксированным выходом кабеля под определённым углом снижает механическую нагрузку на кабельную линию, предотвращая перегибы и повреждения при эксплуатации. Такое решение особенно актуально для шкафов автоматики, где плотность размещения оборудования достаточно высокая. Внутренний поворотный блок подключения проводников обеспечивает гибкость монтажа. Возможность изменения направления ввода кабеля позволяет адаптировать соединитель под конкретные условия установки без необходимости применения дополнительных аксессуаров или изменения трассировки кабеля. Это значительно ускоряет монтаж и снижает вероятность ошибок при подключении. Отдельное внимание уделено встроенному терминатору, который играет важную роль в корректной работе сети PROFIBUS. Переключаемый механизм позволяет активировать или деактивировать терминатор непосредственно на соединителе, обеспечивая правильное согласование линии. Такое решение упрощает конфигурацию сети и исключает необходимость установки дополнительных компонентов. Корпус изделия выполнен с металлизированным покрытием, которое выполняет функцию экранирования. Это позволяет эффективно защищать сигнал от внешних электромагнитных воздействий, характерных для промышленной среды. Дополнительно конструкция рассчитана на воздействие вибраций и механических нагрузок, что делает соединитель устойчивым к эксплуатации в тяжёлых условиях.
Области применения
Соединитель активно используется в различных отраслях промышленности, где требуется стабильная и быстрая передача данных. Основные направления применения включают:
- организация сетей PROFIBUS на производственных линиях,
- системы управления технологическими процессами,
- промышленные контроллеры и распределённые системы ввода-вывода,
- шкафы автоматизации и распределительные панели,
- машиностроительное оборудование и автоматизированные комплексы,
- энергетические установки и объекты инфраструктуры,
- транспортные и логистические системы с централизованным управлением.
Компания «Олниса» специализируется на поставках промышленного оборудования и комплектующих для предприятий различного профиля. Основное внимание уделяется оперативной доставке продукции по всей территории России и странам СНГ, что позволяет заказчикам минимизировать сроки ожидания и быстро вводить оборудование в эксплуатацию. Клиентам предоставляются технические консультации по характеристикам и особенностям оборудования.
Преимущества
Ключевыми преимуществами соединителя являются эксплуатационные и конструктивные характеристики, которые обеспечивают его востребованность:
- устойчивость к электромагнитным помехам за счёт экранированного корпуса,
- наличие встроенного переключаемого терминатора для корректной работы сети,
- гибкость монтажа благодаря поворотному механизму подключения кабеля,
- надёжное винтовое соединение проводников с минимальным риском ослабления контакта,
- совместимость со стандартами PROFIBUS и промышленными интерфейсами RS-485,
- удобство установки в ограниченном пространстве шкафов автоматики,
- высокая механическая прочность и устойчивость к вибрациям,
- долговечность при эксплуатации в сложных производственных условиях.
Таким образом, соединитель Phoenix Contact 2708232 представляет собой эффективное и технологичное решение для построения устойчивых промышленных сетей. Его конструкция учитывает ключевые требования современной автоматизации, включая стабильность передачи данных, защиту от помех и удобство монтажа.
