Скорость монтажа и безопасность: что делает WAGO 2273-205 лучшим выбором

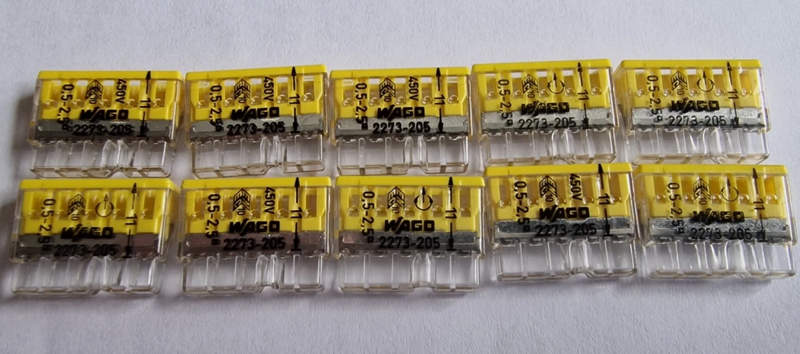

В условиях стремительно развивающихся электротехнических и монтажных технологий возрастает спрос на надежные, компактные и простые в использовании соединительные элементы. Клеммы серии WAGO 2273, и в частности модель WAGO 2273-205, стали эталоном в этой области, сочетая в себе надежность, удобство и универсальность применения в жилых, коммерческих и промышленных объектах. Данная клемма представляет собой пятиместное соединительное устройство для быстрого монтажа проводников в распределительных коробках. Несмотря на компактные размеры, она рассчитана на эксплуатацию в широком диапазоне условий и позволяет выполнять безопасное соединение без использования инструментов.

Технические характеристики

WAGO 2273-205 обладает рядом параметров, определяющих ее функциональность и удобство монтажа:

• Номинальное количество подключаемых проводников: 5;
• Тип подключаемого проводника: одножильный, жёсткий;
• Диапазон сечений подключаемых проводников: от 0,5 до 2,5 мм2 (с увеличенной силой зажима);
• Номинальный ток: до 24 А;
• Номинальное напряжение: до 450 В;
• Температурный диапазон эксплуатации: от -35 до +105 C;
• Тип зажима: пружинный, Push-in CAGE CLAMP;
• Размеры клеммы (Д×Ш×В): около 19,5×18,6×8,3 мм;
• Изоляционный материал корпуса: термостойкий поликарбонат, самозатухающего типа;
• Цвет корпуса: прозрачный с цветной маркировкой (чаще всего — синий, оранжевый или желтый сегмент);
• Стандарты и сертификаты: соответствие DIN EN 60998, наличие маркировок CE, VDE.

Принцип работы

Основу конструкции WAGO 2273-205 составляет технология пружинного зажима Push-in CAGE CLAMP, запатентованная компанией WAGO. Суть этой технологии заключается в использовании предварительно сжатой контактной пружины, которая обеспечивает надежный прижим токопроводящей жилы к токосъёмной шине внутри корпуса клеммы. При вставке одножильного проводника в отверстие он легко входит внутрь, поскольку скошенная форма пружины позволяет этому произойти без усилий, при этом обратный ход исключён: пружина блокирует движение провода назад.Благодаря такой системе достигается эффект автоматического зажима без необходимости применения отвёртки, что существенно сокращает время на подключение и устраняет человеческий фактор, связанный с недозатягиванием винта. Высокое контактное давление обеспечивает стабильный электрический контакт, минимальное сопротивление в соединении и снижает риск нагрева при длительной нагрузке. Клеммы снабжены прозрачным корпусом, позволяющим визуально проконтролировать правильность монтажа — пользователь видит, вошёл ли провод на полную глубину. Внутренняя металлическая контактная зона выполнена из медного сплава с антикоррозийным покрытием, что обеспечивает стабильность работы в течение длительного срока.

Режимы эксплуатации и допустимые нагрузки

Клеммы WAGO 2273-205 предназначены для эксплуатации в стандартных распределительных коробках и электрощитах в условиях:

• Постоянного или переменного напряжения до 450 В;
• Токовых нагрузок до 24 А, при условии правильного подбора сечения проводников;
• Влажности до 93% при температуре до +40 C (без конденсации);
• Допускается кратковременное повышение температуры до +105 C в нештатных режимах;
• При установке важно соблюдать температурные коэффициенты теплового расширения и не допускать механических напряжений на корпус клеммы.

Использование с алюминиевыми проводниками не рекомендуется без применения специальных паст и адаптеров, поскольку стандартная конструкция рассчитана под медь. Однако допустимо соединение медных проводов различного сечения в пределах заявленных характеристик.

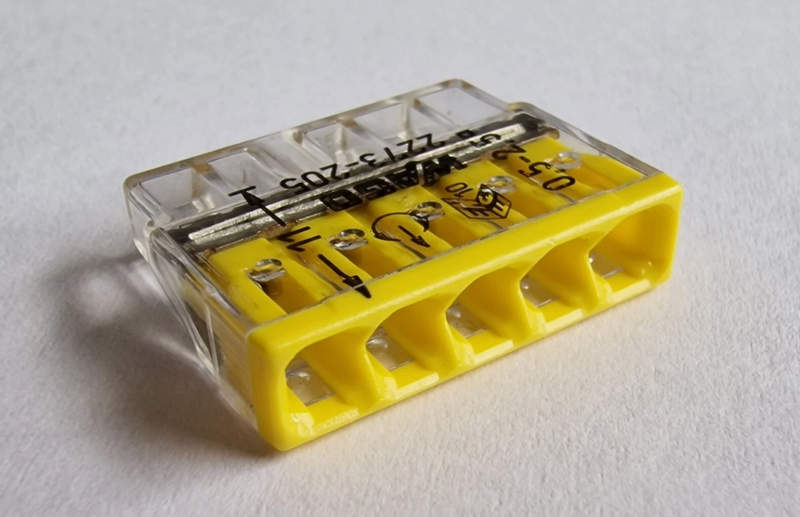

Конструктивные особенности

Компактная геометрия корпуса позволяет размещать до 30 клемм на стандартной монтажной площадке распределительной коробки без перегрузки пространства. Расположение входных отверстий в один ряд упрощает визуальный контроль и маркировку. Каждая клемма имеет:

• Пять независимых входов с пружинными контактами;
• Прозрачный верх корпуса для визуального контроля;
• Цветовую индикацию допустимого сечения провода;
• Технологические пазы на корпусе для фиксации в зажимных платформах или на направляющих;
• Контактные участки выполнены с антикоррозийной обработкой и высокой устойчивостью к искрообразованию;
• Материал корпуса негорючий, соответствует классу самозатухания V-0 по UL94.

Дополнительно в конструкции реализована защита от случайного вытаскивания провода, что делает соединение механически прочным даже при вибрации или натяжении проводов.

Области применения

Клемма WAGO 2273-205 применяется в широком спектре задач:

• Монтаж внутренних распределительных коробок в жилых домах;
• Соединение осветительных цепей и розеточных групп;
• Ремонт и модернизация существующих распределительных систем;
• Быстрое подключение групп в щитках автоматики;
• Использование в сборке модульных шкафов автоматики;
• Временное соединение цепей при пусконаладке оборудования;
• Промежуточное соединение в ответвительных коробках освещения;
• Монтаж слаботочных и сигнальных цепей (при условии соответствия току).

Клеммы подходят как для профессионального монтажа, так и для использования частными лицами при ремонте квартир и домов. Простота установки и отсутствие необходимости в специализированном инструменте делают их удобными даже для начинающих электриков.

Таким образом, клемма WAGO 2273-205 является универсальным и эффективным решением для быстрого соединения до пяти одножильных медных проводников в бытовых и промышленных условиях. За счет применения технологии пружинного зажима CAGE CLAMP, компактного форм-фактора и простоты эксплуатации, данный элемент успешно используется профессиональными электриками и монтажниками по всему миру. Высокая надежность, безопасность, удобство визуального контроля и механическая прочность делают WAGO 2273-205 оптимальным выбором в системах внутреннего электроснабжения, где важны стабильность, скорость и компактность.
