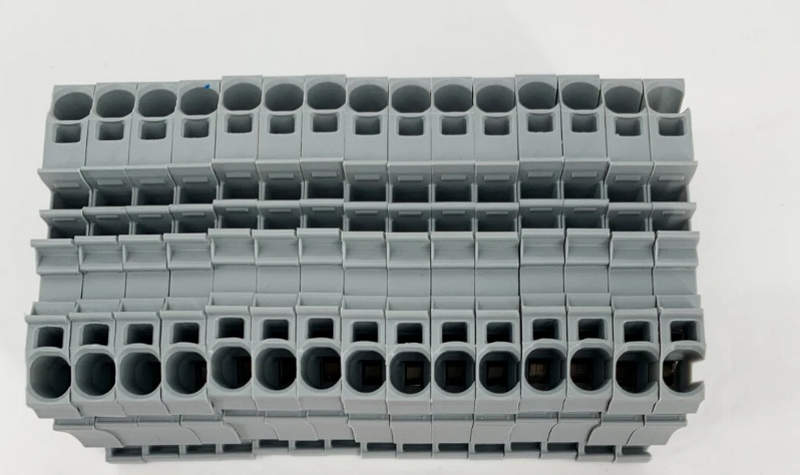

Серия WAGO 2004: продуманная конструкция для чистого и аккуратного монтажа
Компоненты серии 2004 от WAGO представляют собой один из ключевых элементов современной модульной клеммной техники. Эта серия предназначена для надёжного и безопасного подключения проводников в распределительных и управляющих системах, широко применяемых в промышленной автоматике, машиностроении, энергетике и здании систем управления. Главной отличительной чертой компонентов 2004 является их универсальность, высокая плотность монтажа, а также поддержка различных типов проводников, включая одножильные, многожильные и с игольчатыми наконечниками. Данная серия входит в категорию пружинных клеммных систем, использующих технологию CAGE CLAMP — запатентованную разработку компании WAGO, которая обеспечивает быстрое и надёжное соединение без применения винтов.
Технические характеристики компонентов WAGO серии 2004
Компоненты серии 2004 обладают следующими расширенными техническими параметрами:
- Номинальное напряжение: до 800 В;
- Номинальный ток: до 32 А (в зависимости от исполнения);
- Поперечное сечение подключаемых проводников: от 0,08 до 4 мм2;
- Тип подключения: пружинной зажим CAGE CLAMP;
- Монтаж: на DIN-рейку 35 мм по стандарту TS35;
- Изоляционный материал корпуса: термостойкий и негорючий полиамид, соответствующий стандарту UL94-V0;
- Рабочая температура: от −40 C до +105 C;
- Климатическое исполнение: возможно использование в условиях повышенной влажности и запылённости;
- Цвет корпуса: стандартно серый, при необходимости доступны исполнение с цветной кодировкой;
- Механический ресурс зажимов: не менее 100 циклов повторного подключения;
- Наличие контрольных точек для испытательного щупа;
- Возможность подключения перемычек типа TOPJOBS;
- Совместимость с маркерами и стандартными обозначениями WAGO;
- Наличие двойных, тройных и многоуровневых модификаций;
- Наличие встроенных элементов защиты и индикации в специализированных вариантах.
Благодаря универсальности, компоненты серии 2004 применимы в различных конфигурациях распределительных устройств и могут быть адаптированы как к классическим проектам, так и к современным интеллектуальным системам управления.
Принцип работы и конструктивные особенности
Основу конструкции компонентов WAGO серии 2004 составляет пружинной зажим типа CAGE CLAMP, который обеспечивает контакт проводника с токоведущим элементом за счёт предварительно натянутой пружины. Это позволяет обеспечить стабильное, виброустойчивое соединение без необходимости в обслуживании или подтяжке, что особенно важно в условиях промышленной эксплуатации. Принцип подключения максимально прост: при помощи монтажного инструмента (или нажатием на кнопку в версиях с Push-in технологией) активируется пружинный зажим, после чего в гнездо вставляется проводник, и при отпускании пружина автоматически зажимает его. Такой метод обеспечивает равномерное контактное давление и исключает риск плохого контакта из-за человеческого фактора, как это возможно в винтовых системах. Корпус каждого компонента выполнен из высокотемпературного, стойкого к воздействию агрессивных сред полиамида. Ударопрочная конструкция обеспечивает надёжную защиту контактных зон, а наличие боковых замков позволяет компоновать клеммы в единую блоковую систему без дополнительных креплений. Для удобства маркировки каждый клеммный блок оснащён плоскостью под установку индивидуальных или групповых маркеров. Встроенные испытательные точки позволяют проводить измерения тока и напряжения без необходимости отключения проводника. Варианты исполнения включают в себя стандартные проходные клеммы, двойные и тройные соединители, клеммы с элементами защиты (например, предохранителями), с диодной индикацией, клеммы с заземляющим контактом и многоуровневые модули, позволяющие экономить место при разводке.
Режимы эксплуатации
Компоненты WAGO 2004 разработаны с учётом эксплуатации в различных температурных и механических режимах, что делает их универсальным решением для широкого круга применений:
- Нормальные условия (температура от +10 до +40 C, влажность до 75 %): стандартный режим эксплуатации в электрощитовом оборудовании, распределительных коробках, автоматике зданий.
- Повышенная влажность (до 95 % при +25 C): допустимо использование за счёт герметичности конструкции и изоляционных материалов, устойчивых к влаге.
- Температурные экстремумы (от −40 до +105 C): за счёт применения термостойкого пластика возможно использование в условиях холодных складов, неотапливаемых помещений и горячих цехов.
- Вибронагруженные среды: конструкция пружинного зажима устойчива к вибрациям, что делает возможным применение в транспорте, железнодорожной и авиационной отрасли, а также в машиностроении.
- Пыльные и загрязнённые условия: благодаря закрытой конструкции корпуса внутренняя контактная часть надёжно защищена от попадания мелкодисперсных частиц и пыли.
- Агрессивные среды (умеренно агрессивные пары, слабые щелочные и кислотные испарения): допускается использование в производственных цехах, где применяются химические соединения в допустимых концентрациях.
Области применения
Благодаря продуманной конструкции и широкому диапазону допустимых параметров, компоненты WAGO серии 2004 применяются:
- В системах распределения электроэнергии;
- В шкафах автоматизации и управления;
- На машиностроительных предприятиях;
- В системах управления HVAC и вентиляцией;
- В пищевой и химической промышленности;
- В морской и железнодорожной отрасли;
- В строительстве интеллектуальных зданий;
- В солнечных и ветровых электростанциях;
- В лабораторных установках и исследовательском оборудовании;
- В учебных стендах и тренажёрах для подготовки специалистов.
В целом, компоненты серии 2004 от компании WAGO представляют собой передовое решение в области модульных клемм, сочетающее надёжность, удобство, безопасность и широкую совместимость. Благодаря технологии CAGE CLAMP, расширенной температурной стойкости и универсальности конструкции, они находят применение в самых разных отраслях, где требуется быстрое и стабильное соединение проводников. Продукция этой серии демонстрирует устойчивость к внешним воздействиям, не требует обслуживания и может быть интегрирована как в стандартные, так и в специализированные системы автоматизации. Высокая плотность монтажа и наличие различных аксессуаров (перемычек, маркеров, испытательных штекеров) позволяют конфигурировать систему под конкретные задачи, сокращая время сборки и снижая вероятность ошибок при инсталляции. Всё это делает WAGO 2004 одним из флагманов в линейке клеммных решений, признанным во всём мире.
