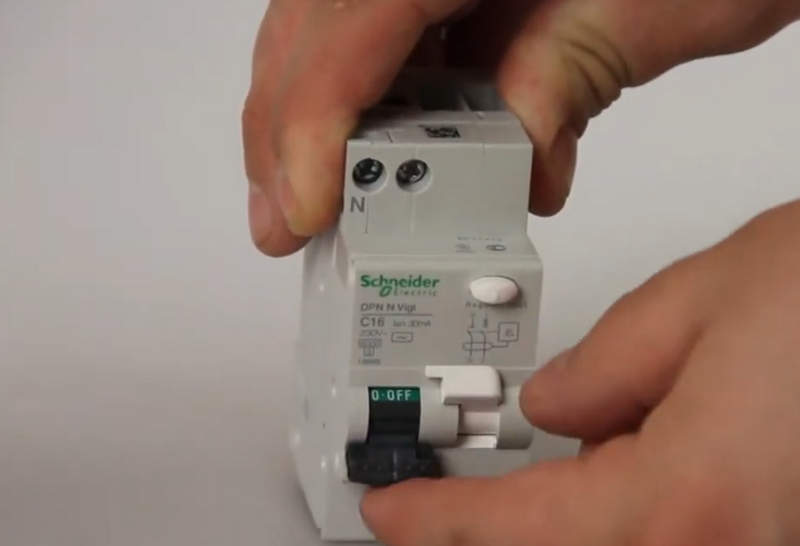

Schneider Electric DPN N Vigi — особенности конструкции и преимущества для современных электроустановок

Дифференциальные автоматы серии Schneider Electric DPN N Vigi занимают важное место в сегменте модульных защитных устройств, применяемых в низковольтных распределительных системах. Данное оборудование сочетает в себе функции автоматического выключателя и устройства защитного отключения, обеспечивая одновременно защиту от перегрузок, коротких замыканий и токов утечки. Такой подход позволяет существенно повысить уровень безопасности эксплуатации электрических сетей в жилых, коммерческих и промышленных объектах. Конструктивное исполнение и технологическая база Schneider Electric ориентированы на стабильную работу оборудования в различных условиях эксплуатации. Серия DPN N Vigi разрабатывалась с учетом требований к компактности, удобству монтажа и надежности, что делает её востребованной среди специалистов, работающих с распределительными щитами различного уровня сложности.

Общая характеристика серии DPN N Vigi

Серия DPN N Vigi представляет собой линейку дифференциальных автоматов, рассчитанных на однофазные сети с номинальным напряжением 230 В. Устройства объединяют в одном корпусе автоматический выключатель и модуль дифференциальной защиты, что позволяет сократить количество компонентов в электрическом щите. Ключевые параметры и особенности оборудования:

• номинальные токи в диапазоне от 6 А до 63 А,
• характеристики срабатывания по току короткого замыкания типа B и C,
• чувствительность по дифференциальному току 10 мА,30 мА,100 мА,300 мА,
• номинальное напряжение 230 В переменного тока,
• отключающая способность до 4,5 кА или 6 кА в зависимости от исполнения,
• исполнение 1P+N с размыканием фазы и нейтрали,
• компактный модульный корпус шириной 2 модуля,
• наличие встроенного тестового механизма проверки работоспособности,
• возможность установки на DIN-рейку стандартного типа,
• широкий диапазон рабочих температур.

Такие характеристики делают устройства универсальными и применимыми в различных типах электрических сетей.

Конструктивные особенности и принцип работы

Дифференциальные автоматы Schneider Electric DPN N Vigi построены на основе комбинированного принципа защиты. Внутри корпуса объединены два основных узла: тепловой и электромагнитный расцепители, а также дифференциальный трансформатор с электронной или электромеханической схемой контроля утечки. Конструкция предусматривает наличие чувствительного трансформатора тока, через который проходят фазный и нулевой проводники. При нормальной работе токи в этих проводниках равны, и магнитные потоки взаимно компенсируются. При возникновении утечки на землю баланс нарушается, что фиксируется системой и приводит к мгновенному отключению цепи.

Корпус устройства выполнен из термостойкого диэлектрического материала, обеспечивающего защиту внутренних элементов от внешних воздействий. Контактная группа рассчитана на многократные коммутационные операции без потери характеристик. В конструкции также предусмотрен механизм быстрого отключения, который срабатывает независимо от скорости движения рукоятки. Отдельного внимания заслуживает система индикации состояния, позволяющая определить причину отключения. Это упрощает диагностику и снижает время на поиск неисправностей.

Технические характеристики и эксплуатационные параметры

Для корректного выбора оборудования необходимо учитывать ряд ключевых технических параметров, определяющих область его применения и эффективность работы:

• номинальный ток устройства и соответствие нагрузке,
• тип времятоковой характеристики,
• уровень чувствительности по дифференциальному току,
• предельная отключающая способность,
• класс защиты от утечки типа AC или A,
• механическая и электрическая износостойкость,
• условия эксплуатации по температуре и влажности,
• совместимость с другими модульными устройствами,
• тип подключения проводников,
• степень защиты корпуса.

Устройства серии DPN N Vigi демонстрируют стабильную работу при длительной эксплуатации, что подтверждается высоким ресурсом механических и электрических циклов.

Особенности конструкции устройств

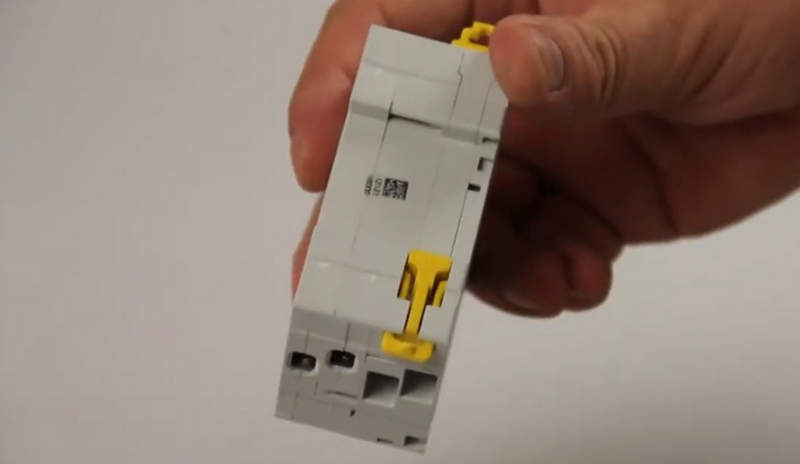

Конструкция дифференциальных автоматов данной серии ориентирована на обеспечение максимальной надежности при компактных размерах. Внутренние элементы размещены таким образом, чтобы минимизировать тепловые потери и обеспечить эффективное рассеивание тепла. Это особенно важно при установке большого количества устройств в одном распределительном щите. Контактная система выполнена с использованием высококачественных сплавов, устойчивых к дуговым воздействиям. Дугогасительная камера эффективно локализует и гасит электрическую дугу, предотвращая повреждение внутренних компонентов. Механизм фиксации на DIN-рейке обеспечивает быстрый монтаж и демонтаж без использования специализированного инструмента. Клеммы рассчитаны на надежное подключение проводников различного сечения, что упрощает процесс установки. Дополнительно реализована защита от неправильного подключения, что снижает риск ошибок при монтаже. Эргономика органов управления продумана таким образом, чтобы обеспечить удобство эксплуатации и четкую фиксацию положений включения и отключения.

Области применения

Дифференциальные автоматы Schneider Electric DPN N Vigi используются в широком спектре задач, связанных с защитой электрических цепей:

• жилые квартиры и частные дома,
• офисные и административные здания,

• торговые центры и коммерческие помещения,
• объекты социальной инфраструктуры,
• производственные помещения с невысокой нагрузкой,
• системы освещения,
• розеточные группы,
• электропитание бытовых и профессиональных приборов,
• локальные распределительные щиты,
• вспомогательные цепи управления.

Применение данных устройств позволяет значительно повысить уровень электробезопасности и снизить риск возникновения аварийных ситуаций.

Таким образом, Schneider Electric DPN N Vigi представляют собой эффективное решение для комплексной защиты электрических цепей. Их конструкция, технические характеристики и надежность делают их универсальным инструментом для обеспечения безопасности в различных типах объектов. Сочетание функций выключателя и устройства защитного отключения позволяет оптимизировать структуру распределительных систем и повысить уровень защиты оборудования и пользователей. Компактность и удобство монтажа дополняют преимущества данной серии. Использование качественного оборудования, такого как DPN N Vigi, является важным фактором стабильной и безопасной работы электрических сетей, а грамотная организация поставок через компанию «Олниса» позволяет обеспечить своевременное получение необходимых решений для реализации проектов любой сложности.
