RP700 с катушкой 110 В: надёжное реле для стабильных цепей управления

Реле серии RP700 с катушкой управления на 110 В относится к классу универсальных промежуточных электромеханических устройств, применяемых в системах автоматизации, энергетике, промышленном оборудовании и распределительных щитах. Данный тип реле предназначен для коммутации электрических цепей различного назначения при наличии управляющего напряжения 110 В, что делает его востребованным в сетях постоянного или переменного тока промышленного стандарта. Использование реле с катушкой на 110 В оправдано в системах, где данное напряжение уже присутствует в цепях управления, либо требуется повышенная помехоустойчивость по сравнению с низковольтными цепями. Конструктивно RP700 ориентировано на длительную эксплуатацию в условиях вибраций, перепадов температуры и повышенной нагрузки.

Функциональная роль в системах управления

Реле RP700 выполняет функцию промежуточного коммутационного элемента между управляющей и силовой частью оборудования. Его основная задача — гальваническое разделение цепей и надежное переключение контактов при подаче напряжения на катушку. Функциональные возможности устройства включают:

• преобразование управляющего сигнала в коммутационное действие,
• разделение низко- и высокомощных цепей,
• формирование логических связей в релейных схемах,
• передачу сигналов в распределенных системах управления,
• реализацию защитных алгоритмов.

В промышленной практике такие реле используются как буферные элементы между контроллерами, кнопочными постами, датчиками и исполнительными механизмами.

Принцип работы реле RP700

Основу конструкции составляет электромагнитная катушка, рассчитанная на напряжение 110 В. При подаче напряжения на катушку возникает магнитное поле, которое притягивает подвижный якорь к сердечнику. Это приводит к изменению положения контактной группы. Работа устройства включает следующие этапы:

• подача напряжения 110 В на катушку,
• создание магнитного потока,
• перемещение якоря,
• замыкание нормально разомкнутых контактов,
• размыкание нормально замкнутых контактов,
• возврат в исходное состояние при снятии напряжения.

Благодаря механическому возврату пружиной обеспечивается четкое срабатывание и повторяемость коммутационных циклов.

Особенности катушки на 110 В

Катушка управления на 110 В является ключевой особенностью рассматриваемой модификации. Преимущества применения напряжения 110 В:

• снижение токов в управляющей цепи,
• повышенная устойчивость к электромагнитным помехам,
• совместимость с промышленными источниками питания,
• использование в энергетических установках,
• возможность интеграции в существующие системы без преобразователей.

Катушка изготавливается с учетом теплового режима и рассчитана на продолжительный режим работы.

Основные электрические характеристики

Ключевые параметры реле RP700 с катушкой на 110 В определяют его область применения и совместимость с оборудованием. К характеристикам относятся:

• номинальное напряжение катушки — 110 В,
• тип напряжения катушки — переменное или постоянное исполнение,
• потребляемая мощность катушки,
• сопротивление обмотки,
• номинальный ток контактов,
• коммутационное напряжение силовой цепи,
• максимальная мощность нагрузки,
• время срабатывания и отпускания,
• механический ресурс,
• электрический ресурс при номинальной нагрузке.

Правильный учет этих параметров позволяет обеспечить стабильную и безопасную работу в составе щитов управления и распределительных систем.

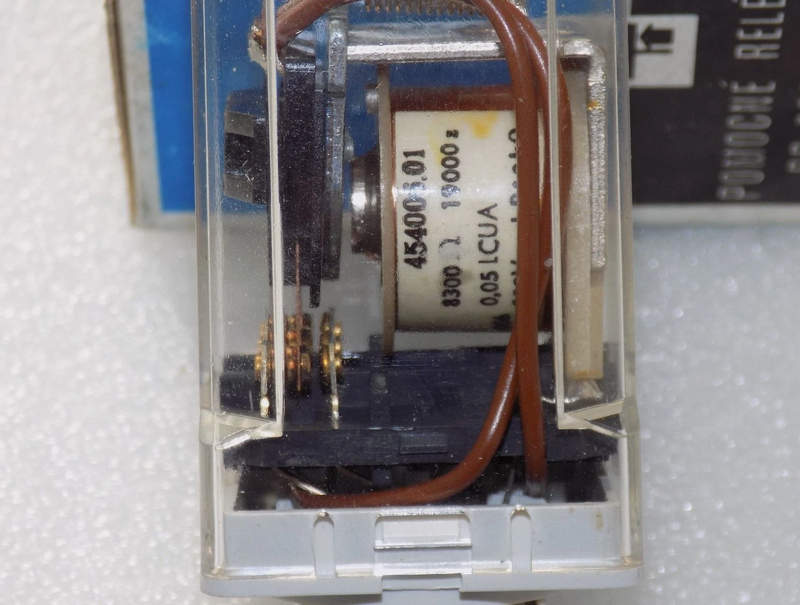

Конструктивные особенности

Реле RP700 изготавливается в корпусном исполнении, адаптированном под монтаж на DIN-рейку либо панельное крепление. Конструкция обеспечивает удобство подключения и обслуживания. Основные элементы конструкции:

• магнитопровод с сердечником,
• катушка на 110 В,
• подвижный якорь,
• возвратная пружина,
• контактные группы из серебросодержащего сплава,
• клеммные выводы для подключения,
• защитный корпус.

Корпус выполняет сразу несколько функций: механическую защиту, электрическую изоляцию и визуальный контроль состояния контактов при наличии прозрачной крышки. Контактные группы рассчитаны на многократные циклы включения, что делает реле устойчивым к интенсивной эксплуатации.

Области применения

Реле RP700 с катушкой на 110 В применяется в различных отраслях промышленности. Основные направления использования:

• энергетические распределительные щиты,
• системы автоматизации технологических процессов,
• станочное оборудование,
• подстанции,
• системы сигнализации и блокировок,
• транспортная инфраструктура,
• промышленные линии сборки.

Благодаря универсальности устройство может использоваться как в новых проектах, так и при модернизации существующих систем.

Таким образом, реле RP700 с катушкой на 110 В представляет собой надежное электромеханическое устройство, предназначенное для коммутации цепей управления и сигнализации в промышленных системах. Его конструкция обеспечивает устойчивость к эксплуатационным нагрузкам, а катушка на 110 В позволяет интегрировать устройство в энергетические и автоматизированные комплексы без дополнительных преобразований напряжения. Благодаря универсальности, простоте монтажа и стабильным электрическим характеристикам реле RP700 сохраняет актуальность в современных системах автоматизации. При организации поставок данного оборудования целесообразно учитывать логистические возможности компании «Олниса», осуществляющей поставки промышленной продукции по России и странам СНГ.
