Розетка Finder 95.05: удобное и надежное подключение реле
Finder Type 95.05 — это модульная промежуточная розетка, предназначенная для монтажа реле серии 40 и 41. Она используется в промышленных автоматизированных системах для установки электромагнитных реле в электрические цепи, обеспечивая надёжное и безопасное подключение. Универсальность, прочная конструкция и простота установки делают розетку 95.05 востребованной в разнообразных сферах, от промышленного оборудования до управления зданием.
Технические характеристики
Розетка Finder Type 95.05 обладает следующими характеристиками:
- Номинальный ток: до 10 А;
- Номинальное напряжение: до 250 В переменного тока;
- Тип подключения: винтовые зажимы;
- Совместимость: реле серии 40 (например, 40.52, 40.61) и серии 41;
- Материал корпуса: термостойкий самозатухающий пластик (обычно полиамид);
- Монтаж: на DIN-рейку 35 мм (EN 60715) или на панель;
- Дополнительные элементы: возможность установки защитного модуля (RC, варистор, диод, твердотельный подавитель);
- Рабочая температура: от −40 до +70 C;
- Максимальное сечение провода: до 2.5 мм2 с наконечником;
- Наличие клеммной маркировки: предусмотрены позиции для маркировки клемм и реле;
- Сертификация: CE, UL, VDE, EAC и другие, в зависимости от версии.

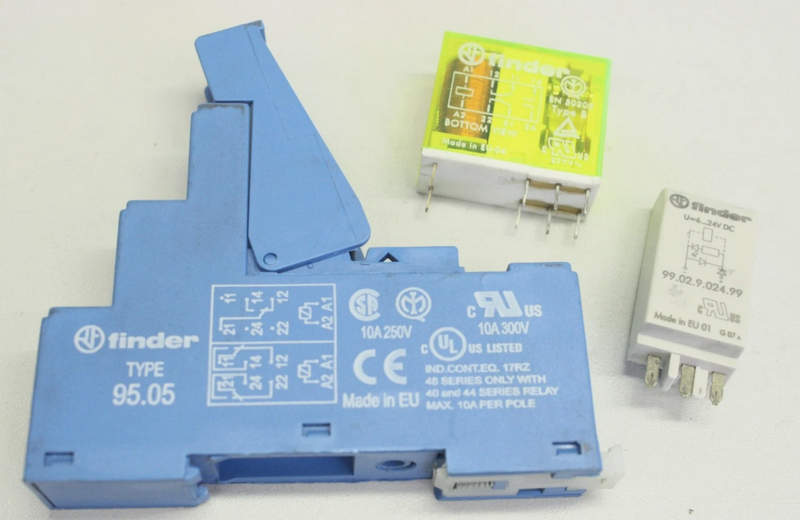

Конструкция Finder 95.05 предполагает использование прочного диэлектрического материала, способного выдерживать повышенные температуры и механические нагрузки. Основание розетки оснащено системой винтовых клемм, обеспечивающих прочный и виброустойчивый контакт с проводниками. Клеммы расположены по обеим сторонам корпуса, что позволяет организовать компактную разводку проводов при монтаже в распределительных шкафах. Каждая клемма подписана, что облегчает подключение цепей, особенно в случае применения розетки в составе больших модульных панелей. Также розетка может комплектоваться фиксаторами для крепления реле, исключая его случайное выпадение в условиях вибраций. Сверху корпуса предусмотрены пазы под маркировочные таблички, а в нижней части — отверстия под винтовое крепление, если установка происходит не на DIN-рейку. Розетка может быть оснащена RC-модулем или другими защитными модулями для гашения помех, увеличивая надёжность цепей.
Принцип и режимы работы

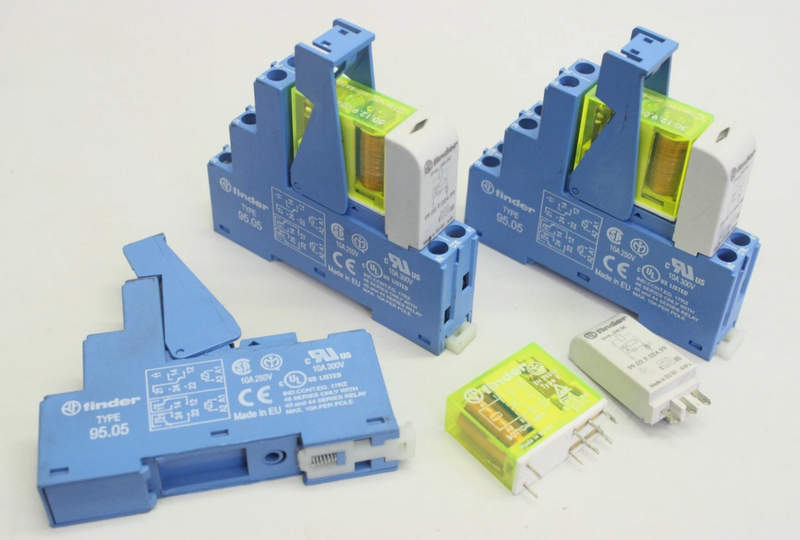

Розетка Finder 95.05 выполняет роль промежуточного интерфейса между реле и элементами цепи. Электрические контакты реле вставляются в соответствующие гнёзда розетки, обеспечивая надёжный контакт. Проводники входящих и исходящих цепей подключаются к клеммам розетки с помощью винтовых зажимов. Это даёт возможность быстрой замены реле без переподключения проводов, что существенно упрощает обслуживание оборудования. Сигналы от управляющего устройства (ПЛК, кнопка, термостат и т.д.) подаются на управляющие клеммы катушки реле через розетку. При подаче напряжения на катушку реле срабатывает, замыкая или размыкая рабочие контакты. Розетка, в свою очередь, передаёт ток через соответствующие клеммы на исполнительные элементы (лампы, контакторы, клапаны и т.д.). Таким образом, розетка выполняет не только электрическую функцию, но и механическую — она обеспечивает прочное и съёмное соединение между реле и остальной частью схемы. В ряде применений это критически важно для быстрого технического обслуживания.
Розетка Finder 95.05 сама по себе не имеет активных режимов, однако её конструкция поддерживает различные режимы работы реле, устанавливаемого в неё. Возможны следующие варианты в зависимости от установленного реле:
- Режим переключения с задержкой — если используется реле времени. Розетка передаёт сигналы и питание, обеспечивая работу реле с задержкой включения или выключения.
- Импульсный режим — при использовании импульсного реле.
- Автоматический режим управления нагрузкой — например, с фотореле или термореле.
- Ручной режим обслуживания — в случаях, когда к розетке дополнительно устанавливаются ручные тестовые модули.
Также возможна работа в цепях переменного и постоянного тока, при этом выбор защитного модуля (RC-цепь, варистор или диод) зависит от типа напряжения.
Области применения
Розетка 95.05 применяется во множестве отраслей, включая:
- Промышленная автоматика;
- Системы управления технологическим оборудованием;
- Станки с ЧПУ;
- Щиты управления и распределительные шкафы;
- Системы освещения;
- Сигнализация и охранные системы;
- HVAC (отопление, вентиляция, кондиционирование);
- Энергетика и электроснабжение зданий;
- Транспортная инфраструктура;
- Сельское хозяйство (системы полива, контроля влажности и т.д.).
- Особенно она востребована там, где необходима частая замена реле, высокая надёжность соединений и компактность монтажных решений.
Таким образом, розетка Finder Type 95.05 — это важный элемент модульных релейных систем, обеспечивающий быстрое, безопасное и надёжное подключение реле в промышленной и бытовой автоматике. Благодаря продуманной конструкции, широкому диапазону рабочих характеристик и совместимости с популярными сериями реле, она находит применение в самых разных сферах, от станкостроения до климатических систем зданий. Использование розеток такого типа упрощает техобслуживание, ускоряет монтаж и повышает общую надёжность электрических схем.
