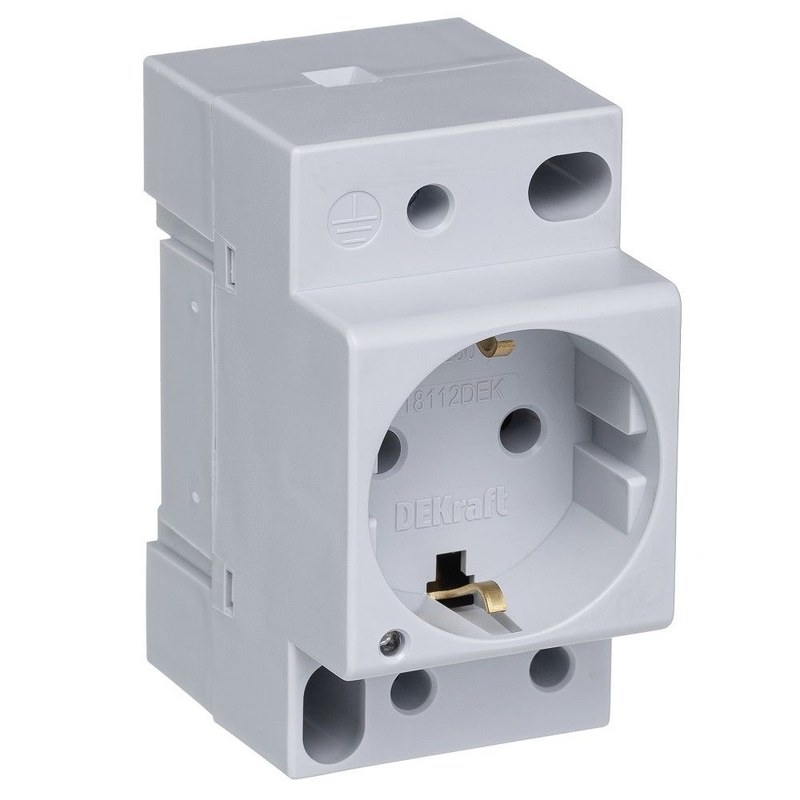

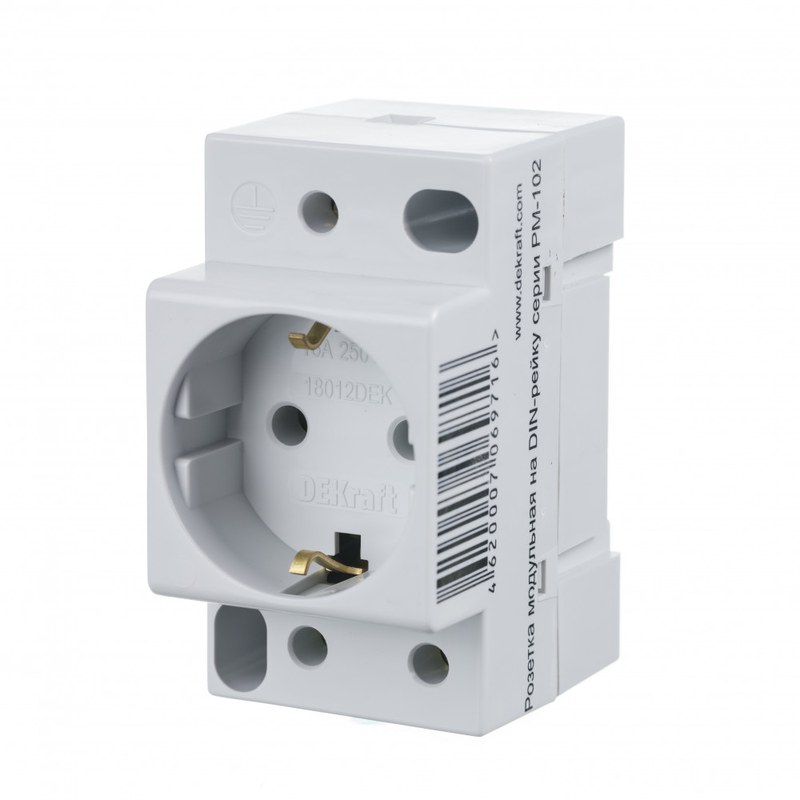

Розетка DIN РМ 102 16А DEKraft — надежное решение для промышленного электромонтажа
Розетка DIN DEKraft РМ-102 16А представляет собой модульное электротехническое устройство, предназначенное для организации удобной точки подключения переносного электрооборудования внутри распределительных и промышленных электрических щитов. Конструкция изделия рассчитана на эксплуатацию в составе низковольтных систем электроснабжения, где требуется наличие дополнительного разъема для подключения измерительных приборов, переносного освещения, инструмента небольшой мощности и других потребителей переменного тока. Розетка устанавливается непосредственно на стандартную DIN-рейку, что позволяет рационально использовать пространство внутри шкафов автоматики и распределительных устройств.
Технические характеристики
Основные параметры розетки DIN DEKraft РМ-102 16А определяют ее возможности при использовании в составе электротехнических шкафов и распределительных систем. Ниже представлены ключевые технические характеристики устройства:
- Номинальный ток — 16 А,
- Род электрического тока — переменный ток AC,
- Номинальная частота сети — 50 Гц,
- Тип подключения — розеточный разъем с защитным контактом,
- Количество контактов — 2P+PE,
- Количество занимаемых модулей — 2,5,
- Тип установки — монтаж на DIN-рейку шириной 35 мм,
- Глубина установки — около 60–62,5 мм,
- Степень защиты корпуса — IP20,
- Диапазон рабочих температур — от -30 до +60 С,
- Тип контактных зажимов — винтовые торцевые,
- Сечение подключаемых проводников — от 0,75 до 2,5 мм2,
- Материал корпуса — изоляционный термостойкий пластик,
- Масса изделия — около 0,087 кг,
- Количество розеточных мест — 1,
- Исполнение защитного контакта — стандарт SCHUKO,
- Установочное положение — произвольное,
- Сфера применения — электрические щиты, шкафы автоматики и распределительные панели.
Особенности конструкции устройств
Конструкция DEKraft РМ-102 16А разработана с учетом требований к компактным модульным аппаратам, устанавливаемым внутри электрических шкафов. Основным элементом изделия является изолированный корпус с интегрированным механизмом розеточного соединения, который обеспечивает надежный контакт подключаемой вилки с токоведущими элементами. Корпус рассчитан на размещение в стандартных рядах модульного оборудования и закрепляется на DIN-рейке с помощью встроенного крепежного элемента. Принцип работы устройства основан на передаче электрической энергии от внутренней сети распределительного шкафа к подключаемому переносному потребителю. После установки проводников в контактные зажимы напряжение подается на фазный, нулевой и защитный контакты розетки. При подключении вилки происходит замыкание электрической цепи через контактные элементы, обеспечивая питание подключенного оборудования. Ключевыми особенностями конструкции являются:
- модульное исполнение для установки в электрических шкафах,
- совместимость со стандартной DIN-рейкой 35 мм,
- наличие защитного контакта PE для повышения безопасности эксплуатации,
- винтовые зажимы для надежного подключения проводников,
- компактный корпус шириной 45 мм для экономии места в щите,
- изоляция токоведущих частей от внешнего воздействия,
- возможность размещения в различных монтажных положениях,
- удобная интеграция с автоматическими выключателями и другими модульными устройствами.
Розетка рассчитана на эксплуатацию в условиях, где отсутствует необходимость в повышенной степени защиты от влаги и пыли. Степень защиты IP20 обеспечивает безопасность от доступа к опасным токоведущим частям при штатном использовании внутри закрытых электрических шкафов. Конструкция корпуса обеспечивает механическую устойчивость и сохранение рабочих характеристик при длительной эксплуатации в составе распределительного оборудования.
Области применения
Розетка DIN DEKraft РМ-102 16А используется в различных электротехнических системах, где требуется наличие встроенной точки подключения вспомогательного оборудования. Основные направления применения включают:
- шкафы управления технологическим оборудованием,
- панели автоматики и контроля,
- системы электроснабжения производственных помещений,
- щитовые установки коммерческих зданий,
- подключение электроинструмента малой мощности,
- испытательные и измерительные электрические комплексы,
- монтажные шкафы с модульным оборудованием.
Использование розетки внутри электрического шкафа позволяет организовать дополнительное рабочее подключение без изменения общей архитектуры системы электроснабжения. Устройство применяется там, где необходимо обеспечить доступ к сети переменного тока непосредственно в месте расположения оборудования.
Таким образом, розетка DIN DEKraft РМ-102 16А является функциональным элементом электрических систем, обеспечивающим удобное подключение вспомогательных потребителей внутри распределительных шкафов. Благодаря модульному исполнению, стандартному монтажу на DIN-рейку и наличию защитного контакта устройство подходит для применения в промышленных и коммерческих электрических установках. Компания «Олниса» предлагает поставку розеток DEKraft РМ-102 16А и широкого спектра промышленного оборудования для оснащения электротехнических систем. Продукция компании включает надежные компоненты для создания современных решений в области автоматизации, распределения и управления электроэнергией. «Олниса» обеспечивает поставку качественного оборудования от ведущих производителей для различных промышленных задач.
