Решение для точного соединения проводов — WAGO 2.1
Современные технологии монтажа электрических цепей всё чаще требуют использования компактных, надёжных и простых в установке клеммных соединений. Одним из лидеров в данной области является компания WAGO, известная своими инновационными решениями в сфере электротехники. Это востребованное решение при построении распределительных коробок, ответвлений в цепях освещения, подключении розеток, а также других задач, где важна надёжность и скорость монтажа.
Технические характеристики
Ниже приведены усреднённые технические параметры типичной клеммы WAGO формата 2:1:
- Номинальное напряжение: 250–450 В;
- Допустимый ток: 24–32 А;
- Количество подключаемых проводников: 2 с одной стороны, 1 с другой;
- Диапазон сечений проводов: от 0,08 до 2,5 мм2;
- Тип проводников: одножильные, многожильные, гибкие с наконечником и без;
- Температурный диапазон эксплуатации: от -35 C до +85 C;
- Тип зажима: пружинный с рычажком или сжатие с автоматической фиксацией;
- Материал корпуса: термостойкий поликарбонат, стойкий к УФ-излучению и горению;
- Класс защиты: IP20 (внутренние монтажные работы);
- Способ установки: безвинтовой, нажимной, со встроенной пастой (в отдельных модификациях).
Принцип работы и режимы эксплуатации
Клемма WAGO 2:1 действует по принципу распределения общего питающего сигнала на два направления или объединения двух ответвлений в одну шину. За счёт уникальной пружинной технологии контакт остаётся стабильным даже при вибрациях, перепадах температуры и высоких нагрузках. В зависимости от конструкции зажим может работать в следующих режимах:
- Режим объединения: два провода (например, от розеток) подключаются к одной общей фазе или нолю через общий контакт.
- Режим ответвления: один питающий провод разделяется на два направления (например, на две лампы).
- Режим последовательной коммутации: используется для построения временных или мобильных схем с последовательным подключением модулей.
- Многоразовый режим: конструкции с рычагом допускают многократное отключение и повторное использование без потери механических свойств.
Особенности конструкции

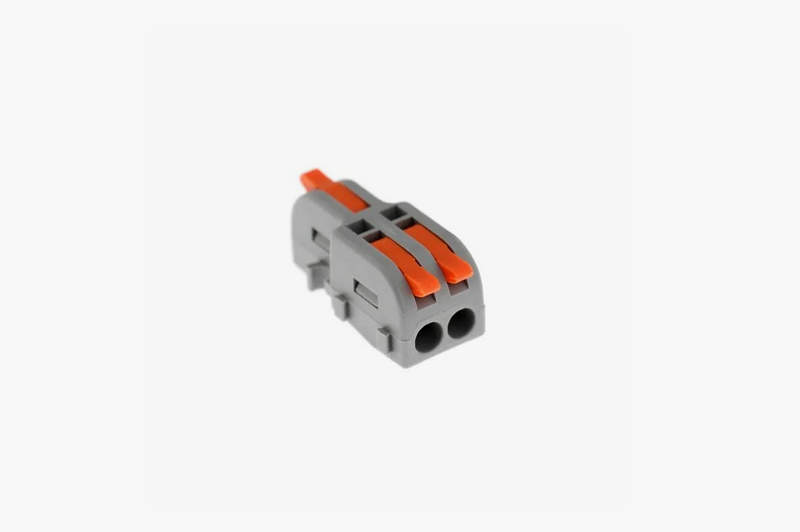

Корпус клеммы WAGO 2:1 представляет собой компактный модуль с тремя каналами: два под входящие провода и один под общий. Один из ключевых конструктивных элементов — зажимной механизм. Он может быть выполнен в двух вариантах:
- С рычажковым управлением — пользователь вручную поднимает рычаг, вставляет провод и опускает рычаг, что обеспечивает надёжную фиксацию. Это удобно при монтаже в ограниченном пространстве и даёт возможность визуального контроля подключения.
- Автоматическая пружина — при вставлении провода контактная пластина поджимается, и провод фиксируется внутри корпуса. Это ускоряет процесс подключения, особенно в серийных сборках.
Дополнительной особенностью является наличие тестового отверстия для щупа мультиметра, что облегчает диагностику цепей. В некоторых моделях предусмотрена контактная паста внутри клеммы, которая предотвращает окисление и увеличивает срок службы соединения, особенно в условиях высокой влажности или агрессивной среды. Материал корпуса — негорючий пластик с маркировкой, устойчив к механическим повреждениям и ультрафиолетовому излучению, что позволяет использовать клеммы даже в технических помещениях без дополнительной защиты.
Области применения
Данные клеммы востребованы во множестве сценариев:
- Распределительные коробки в жилых и коммерческих объектах;
- Монтаж осветительных цепей с разветвлением на два светильника;
- Соединение розеточных групп на одну фазу;
- Временные подключения на строительных объектах;
- Электромонтаж в щитках с плотной компоновкой;
- Автоматика и распределительные блоки в шкафах управления;
- Бытовая техника с необходимостью подключения нескольких проводов к одной клемме.
Таким образом, клеммы WAGO типа 2:1 являются удобным, надёжным и универсальным решением для широкого спектра задач в сфере электромонтажа. Благодаря продуманной конструкции и качественным материалам они обеспечивают стабильное и безопасное соединение проводников при минимальных затратах времени и труда. Использование подобных клемм в проектах упрощает обслуживание, повышает надёжность сети и позволяет стандартизировать монтажные работы.
