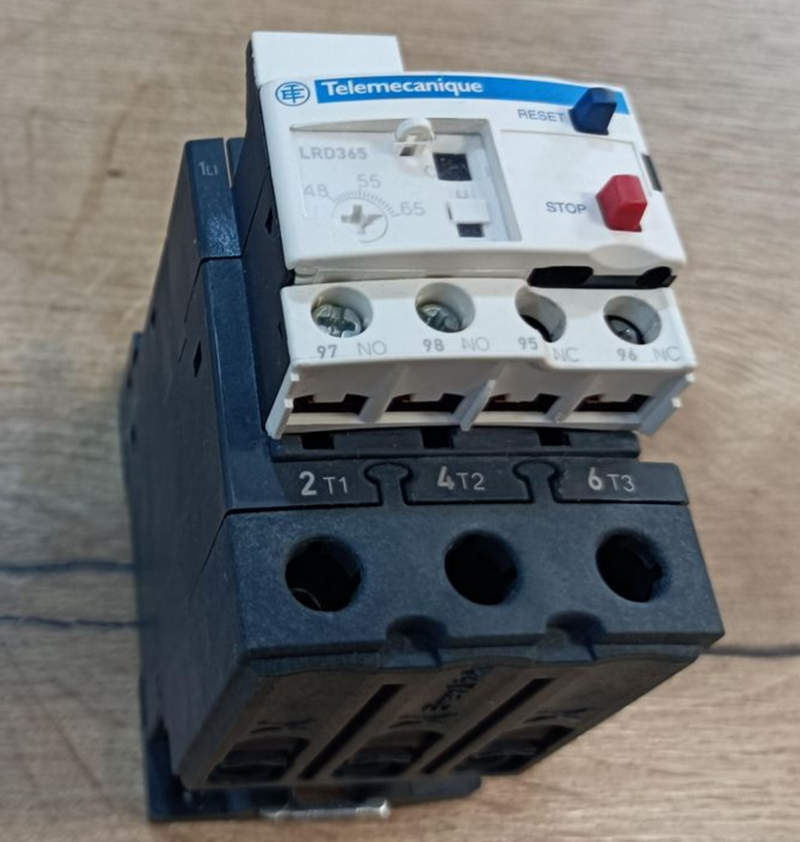

Реле перегрузки Schneider Electric LRD365 в системах управления где важна стабильность работы

Реле перегрузки Schneider Electric LRD365 относится к категории устройств, предназначенных для защиты электрических двигателей от тепловых перегрузок и отклонений рабочих параметров. Данное оборудование применяется в составе пусковых и распределительных систем, где требуется стабильная работа силовых цепей и предотвращение аварийных ситуаций. Конструкция устройства ориентирована на промышленную эксплуатацию, где важны точность срабатывания, устойчивость к внешним факторам и долговечность. Использование тепловых реле становится обязательным условием при эксплуатации электродвигателей, поскольку именно перегрузка по току является одной из наиболее частых причин выхода оборудования из строя. Schneider Electric LRD365 формирует защитный барьер между двигателем и сетью, обеспечивая отключение при превышении допустимых параметров.

Общие характеристики и технические параметры

Реле перегрузки Schneider Electric LRD365 обладает рядом ключевых параметров, определяющих его эксплуатационные возможности:

• диапазон регулировки тока в пределах 80–104 А,
• тепловой принцип действия на основе биметаллических элементов,
• совместимость с контакторами серии TeSys D,
• класс защиты от перегрузки 10A,
• наличие автоматического и ручного режима сброса,
• встроенная защита от потери фазы,
• температурная компенсация для стабильной работы,
• возможность установки дополнительных вспомогательных контактов,
• механическая индикация состояния устройства,
• монтаж непосредственно под контактором без дополнительных переходников.

Каждый из перечисленных параметров формирует основу для надежной работы оборудования в условиях переменных нагрузок.

Принцип работы и логика функционирования

Работа реле перегрузки LRD365 основана на тепловом эффекте, возникающем при прохождении электрического тока через биметаллические пластины. При превышении установленного значения тока происходит нагрев элементов, что вызывает их деформацию и последующее срабатывание механизма отключения. Функционирование устройства строится на последовательности процессов:

• прохождение тока через нагревательные элементы,
• накопление тепловой энергии в биметаллических пластинах,
• деформация пластин при достижении критической температуры,
• срабатывание механизма размыкания контактов,
• разрыв цепи управления контактора,
• остановка электродвигателя.

Такая схема позволяет реагировать не только на кратковременные перегрузки, но и на длительное превышение номинальных значений, что особенно важно для защиты оборудования.

Особенности конструкции устройства

Конструктивное исполнение Schneider Electric LRD365 ориентировано на промышленную надежность и удобство эксплуатации. Корпус выполнен из термостойких материалов, устойчивых к воздействию температуры и механическим нагрузкам. Компактная форма позволяет устанавливать реле непосредственно в составе пускателя, что снижает требования к монтажному пространству. Внутренние элементы устройства размещены таким образом, чтобы обеспечить равномерное распределение тепла и точность срабатывания. Биметаллические пластины проходят заводскую калибровку, что исключает необходимость дополнительной настройки. Регулировочный механизм вынесен на лицевую панель, что обеспечивает удобный доступ при изменении рабочих параметров. Дополнительным преимуществом является наличие системы температурной компенсации, которая снижает влияние окружающей среды на точность работы. Это особенно важно в условиях промышленного производства, где возможны значительные колебания температуры. Также конструкция предусматривает возможность интеграции вспомогательных контактов, что расширяет функциональность устройства и позволяет использовать его в сложных схемах управления.

Эксплуатационные особенности и режимы работы

Реле перегрузки LRD365 рассчитано на длительную эксплуатацию в условиях интенсивной нагрузки. Оно обеспечивает стабильную защиту электродвигателя при различных режимах работы:

• пусковые токи с кратковременными перегрузками,
• длительная работа при номинальной нагрузке,
• перегрузка при механическом заклинивании,
• неравномерная нагрузка по фазам,
• обрыв одной из фаз.

Устройство демонстрирует устойчивость к вибрациям и электромагнитным помехам, что делает его пригодным для применения в сложных производственных условиях. Возможность выбора режима сброса позволяет адаптировать реле под конкретные требования системы.

Области применения

Реле перегрузки Schneider Electric LRD365 используется в различных отраслях промышленности, где требуется защита электродвигателей:

• машиностроительные предприятия,
• конвейерные линии,
• насосные станции,
• вентиляционные системы,
• компрессорные установки,
• энергетические комплексы,
• металлургическое производство,
• автоматизированные линии сборки,
• складские и логистические комплексы,
• системы водоснабжения и водоотведения.

Широкий спектр применения обусловлен универсальностью конструкции и высокой надежностью устройства.

Таким образом, реле перегрузки Schneider Electric LRD365 представляет собой надежное решение для защиты электродвигателей в промышленной среде. Его конструкция, технические параметры и функциональные возможности позволяют эффективно предотвращать аварийные ситуации, связанные с перегрузками и нарушениями режима работы. Применение данного устройства способствует увеличению срока службы оборудования, снижению затрат на ремонт и повышению общей надежности производственных процессов. Использование проверенных решений такого уровня становится важным элементом устойчивой работы современных предприятий.
