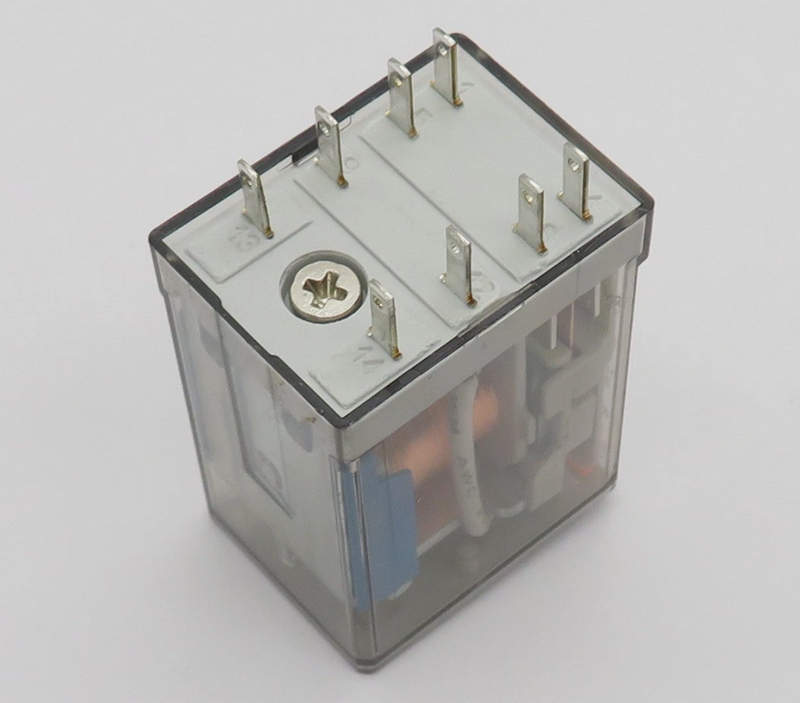

Реле Finder 55.33 9.024 0000: европейский стандарт надёжности

Finder 55.33 9.024 0000 представляет собой электромеханическое промежуточное реле, предназначенное для использования в различных системах автоматизации, управления и распределения электроэнергии. Устройство принадлежит к серии 55 — одной из наиболее популярных линеек реле от компании Finder, признанного европейского производителя релейной продукции. Данная модель находит широкое применение благодаря своей универсальности, прочной конструкции и совместимости с промышленными стандартами монтажа.

Технические параметры

Finder 55.33 9.024 0000 обладает следующими параметрами, обеспечивающими стабильную и безопасную работу в цепях управления:

• Номинальное напряжение катушки: 24 В DC (постоянный ток);
• Тип контактов: 3 перекидных контакта (3 CO — Change Over);
• Номинальное коммутационное напряжение: до 250 В AC;
• Коммутационная мощность: до 2500 ВА (резистивная нагрузка);
• Тип подключения: печатный монтаж или использование с подходящими розетками Finder серии 95;
• Электрический ресурс: до 100 000 операций при номинальной нагрузке;
• Монтажное исполнение: корпус стандарта 35 мм для установки на DIN-рейку через розетку;
• Габаритные размеры (приблизительно): 29 × 12.4 × 35 мм (без учета розетки);
• Световая индикация: в данной модификации отсутствует (код 0000 означает отсутствие опций);
• Диэлектрическая прочность между катушкой и контактами: не менее 4000 В AC;
• Сопротивление изоляции: не менее 1000 МОм при 500 В DC;
• Сертификация: соответствие стандартам VDE, UL, CSA, EAC.

Особенности конструкции устройства

Конструктивно реле Finder 55.33 9.024 0000 состоит из пластмассового прямоугольного корпуса, внутри которого размещены катушка, подвижная якорная система и контактный блок. Катушка выполнена с оптимизированным магнитопроводом, что снижает энергопотребление и повышает чувствительность реле. Электромагнит при подаче управляющего напряжения создает магнитное поле, которое притягивает якорь, замыкающий или размыкающий контакты. Контакты выполнены из серебро-никелевого сплава с повышенной устойчивостью к электрической эрозии. Применение трех перекидных групп делает реле удобным для управления многоканальными цепями либо организации различных логических схем. Для повышения гибкости применения предусмотрена возможность установки в универсальные монтажные розетки серии 95, что упрощает подключение, обслуживание и замену. Особенностью модификации 0000 является отсутствие встроенного индикатора состояния и защитных компонентов (например, варисторов или диодов), что делает его базовым вариантом с минимальной стоимостью и максимальной совместимостью для применения в стандартных условиях.

Принципы и режимы действий

Работа реле основана на принципе электромагнитной индукции. При подаче напряжения 24 В постоянного тока на обмотку создаётся магнитное поле, которое притягивает подвижный якорь. Движение якоря изменяет положение контактной группы: перекидные контакты переключаются между нормально разомкнутым и нормально замкнутым положением. Таким образом, один управляющий сигнал (катушка) может переключить три независимые цепи. При снятии напряжения с обмотки пружина возвращает якорь в исходное состояние, и контакты возвращаются в первоначальное положение. Такая схема позволяет реализовать функции логического переключения, коммутации нагрузки и электрической развязки.

Реле Finder 55.33 9.024 0000 может работать в различных режимах в зависимости от способа его включения в цепь:

• Импульсный режим: кратковременное включение катушки приводит к переключению контактов на время действия импульса;
• Непрерывный режим: катушка удерживается под напряжением, контакты остаются в замкнутом положении до снятия сигнала;
• Циклический режим (при использовании с внешним таймером): позволяет организовать периодическое включение и выключение нагрузок;
• Режим аварийного отключения: при пропадании управляющего сигнала происходит автоматическое возвращение в исходное состояние;
• Режим электрической развязки: гальваническая изоляция управляющей и силовой цепей защищает контроллеры и чувствительную электронику от помех и перенапряжений.

Преимущества реле Finder 55.33 9.024 0000

Основными достоинствами данной модели являются:

• Надёжная конструкция и высокая коммутируемая нагрузка до 10 А;
• Наличие трёх перекидных контактов — универсальность при проектировании схем;
• Простота монтажа с использованием стандартных розеток Finder;
• Совместимость с большинством промышленных систем управления;
• Широкий температурный диапазон эксплуатации;
• Низкое потребление энергии и устойчивость к помехам;
• Большой ресурс коммутаций — электрический и механический;
• Подходит для построения логических схем и коммутации разных типов нагрузок;
• Европейское качество исполнения от бренда Finder;
• Доступность и быстрая доставка через компанию "Олниса".

Области применения

Реле данной модели активно применяется в следующих сферах:

• Промышленная автоматизация;
• Сигнальные и аварийные системы;
• Промежуточные элементы между контроллерами и исполнительными механизмами;
• Автоматические распределительные щиты;
• Сельскохозяйственные установки (насосы, вентиляторы);
• Коммерческие и бытовые системы управления нагрузками.

Таким образом, реле Finder 55.33 9.024 0000 — это универсальное и надёжное устройство, которое широко применяется в самых различных отраслях промышленности и автоматики. Благодаря сочетанию продуманной конструкции, устойчивых контактных групп и простоты интеграции в системы управления, данная модель остаётся востребованной среди инженеров и разработчиков. Приобрести реле выгодно и с полной поддержкой можно в компании Олниса, что делает выбор оборудования ещё более удобным и экономически оправданным.
